一、启动联锁：三步强制顺序
正压设备通电前必须完成的验证，形成固定的启动序列：
气源就位 → 开始换气（定时装置计时）
→ 定时完成 + 压力流量合格 → 解锁通电
→ 运行中持续监测正压
pxb 的硬要求（表 2）：安装定时装置，并监测压力和流量——三要素齐备才允许通电。pyb/pzc 则通过标志换气时间和流量，把执行责任写进说明书（用户按规程操作+验证）。
工程要点：换气完成的判定优先用测量验证（如稀释试验标定过的流量-时间组合），而不是"估个时间"——定时装置管时间，流量计管量，两个一起管住换气质量。
二、运行监测：最低正压与响应动作
运行中的核心监测量是壳内正压值：
- 最低正压值的确定：保证任何位置（尤其门角、排气口附近）都维持正压的最低读数，考虑温度波动、door 状态、气流阻力变化；
- 取样点：压力传感器应直接取样于壳内代表位置——不经中间阀、不受死角影响；大型柜体多点取样取最小值；
- 正压丧失的响应（按保护等级分档）：
| 保护等级 | 响应 |
|---|---|
| pxb | 自动安全装置动作：切断壳内电源，或采取其他等效安全措施（如立即加大换气维持非危险状态） |
| pyb | 自动安全装置动作（同上，因壳内设备本身 Gc/Dc，切断对象至少覆盖点燃能力设备） |
| pzc | 指示器（提示用户处置）或报警器（主动报警） |
- 响应要有延时整定：开门检修、气源瞬断等短时波动不应频繁触发跳闸——延时窗口与第 15 章"内部热表面冷却时间"联动：断电后壳内热表面降到安全温度需要时间，这段时间内重新建立正压前不得带电开门（衔接第 2 篇门盖联锁与 3836.1"断电后延迟开盖"警示）。
标准条款卡片
标准条款卡片
GB/T 3836.5-2021 第 7 章：pxb/pyb 须配置自动安全装置，在正压丧失时自动切断电源或采取等效安全措施；压力监测应直接取样；换气定时与流量监测要求见表 2；pzc 允许指示器/报警器形态。三、传感器自身的防爆
安全装置是"电器"，装在危险场所就得自己合规：
- 压力/流量传感器、电磁阀装在危险区 → 本身须有相应防爆合格证（常见本安 ia 关联回路 + 隔爆/浇封传感单元）；
- 装在非危险区（气源侧）→ 按普通工业设备；
- 联锁回路的可靠性按"失效导向安全侧"设计——传感器断线 = 报警/断电，不是"读数消失"。
给客户的提醒：正压柜的联锁回路变更（换个压力开关、改个 PLC 逻辑）属于防爆相关变更，要走证书影响评估——"只是改了控制"恰恰是正压设备最常见的违规改型。

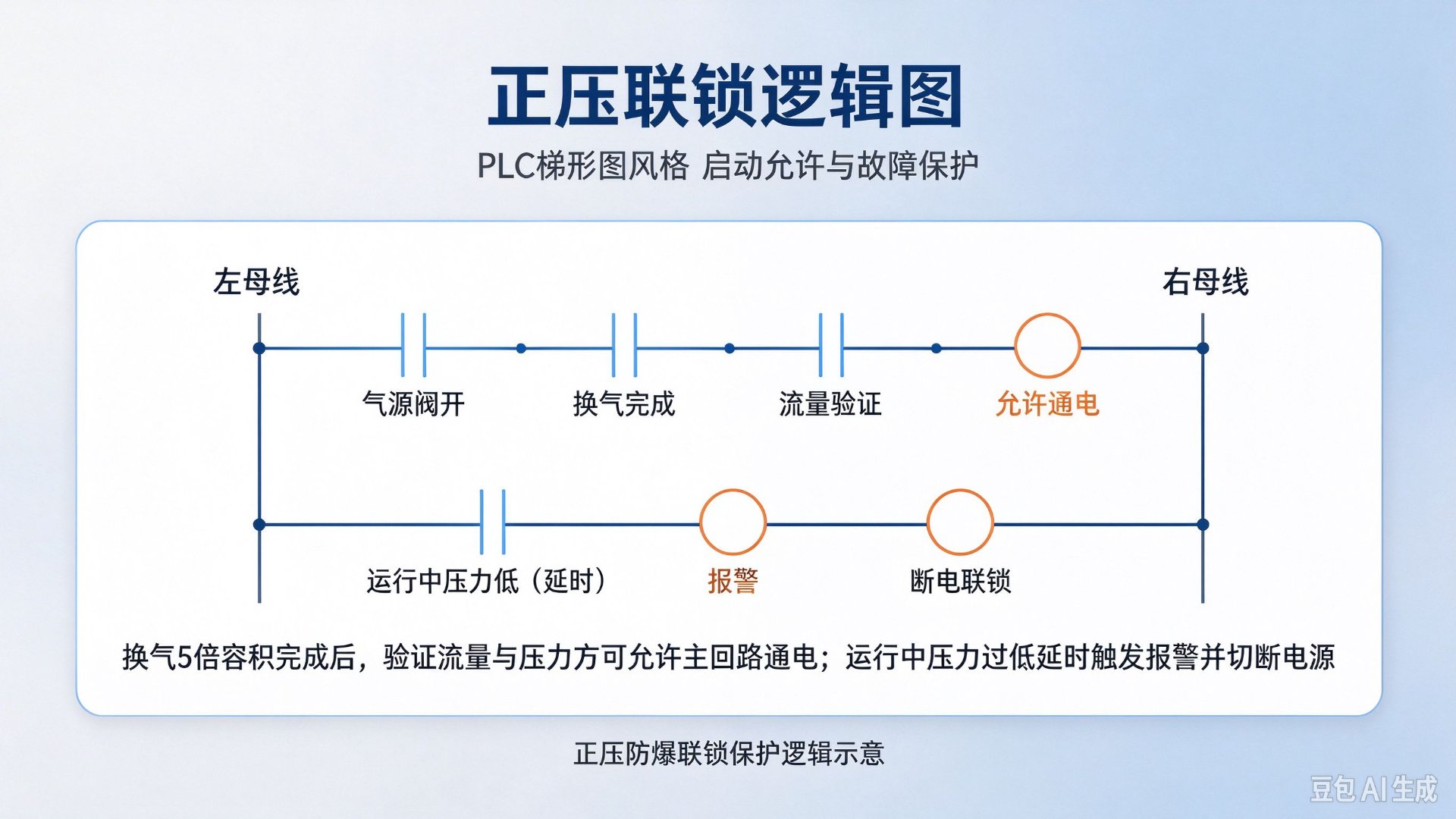

四、联锁逻辑图：设计交付物
把第 7 章翻译成一张工程可执行的联锁逻辑图，是正压产品的核心设计输出：
- 输入量：壳内压力（多点）、排气流量、换气定时状态、门状态、气源压力；
- 判定逻辑：换气完成条件、正压低限（含延时）、失压响应分级；
- 输出动作：主回路允许/切断、报警、指示；
- 复位规则：故障复位是否允许自动恢复（建议手动确认后复位）；
- 验证记录：联锁功能试验是型式试验与出厂检查的固定项目（第 16 章：安全装置验证）。
五、客户落地清单（本篇相关）
- 联锁逻辑图 + 说明书联动：同一套逻辑写进图纸、说明书和售后培训三处；
- 传感器清单：位号、量程、安装点、自身防爆标志；
- 定值表：最低正压、流量低限、延时、换气时间；
- 失压演练：型式试验大纲中明确失压工况试验（断气源看响应）；
- 变更管理：联锁相关变更一律纳入防爆变更评估流程。
本篇小结
- 启动三步：气源就位 → 定时换气+流量验证 → 解锁通电；pxb 必须带定时装置并监测压力流量；
- 运行监测：最低正压 + 直接取样 + 分级响应（pxb/pyb 自动断电，pzc 指示/报警）；
- 延时窗口与内部热表面冷却时间联动，开门顺序做进结构；
- 联锁回路自身要防爆、失效导向安全侧；联锁逻辑图是核心设计交付物，其变更要走防爆评估。
下期预告：第 5 篇《手段四：内释放源与内置系统》——什么样的管路算"内置系统"？释放型式怎么分类（附录 E）？稀释区域怎么划定（附录 F）？在线分析仪的正压设计全流程。下一篇见。
参考资料 1. GB/T 3836.5-2021 第 6、7 章及表 2 2. GB/T 3836.1-2021 第 29、30 章（标志与说明书）
免责声明：本文为科普介绍，联锁判据与响应细节以标准第 7 章原文及认证机构审定为准。
