一、什么算"内置系统"（第 11 章）
内置系统（contained system）：完全或部分置于正压外壳内部、含有可燃性气体或液体的系统——样气管路、工艺引流管、阀门、流量计、色谱柱箱等。

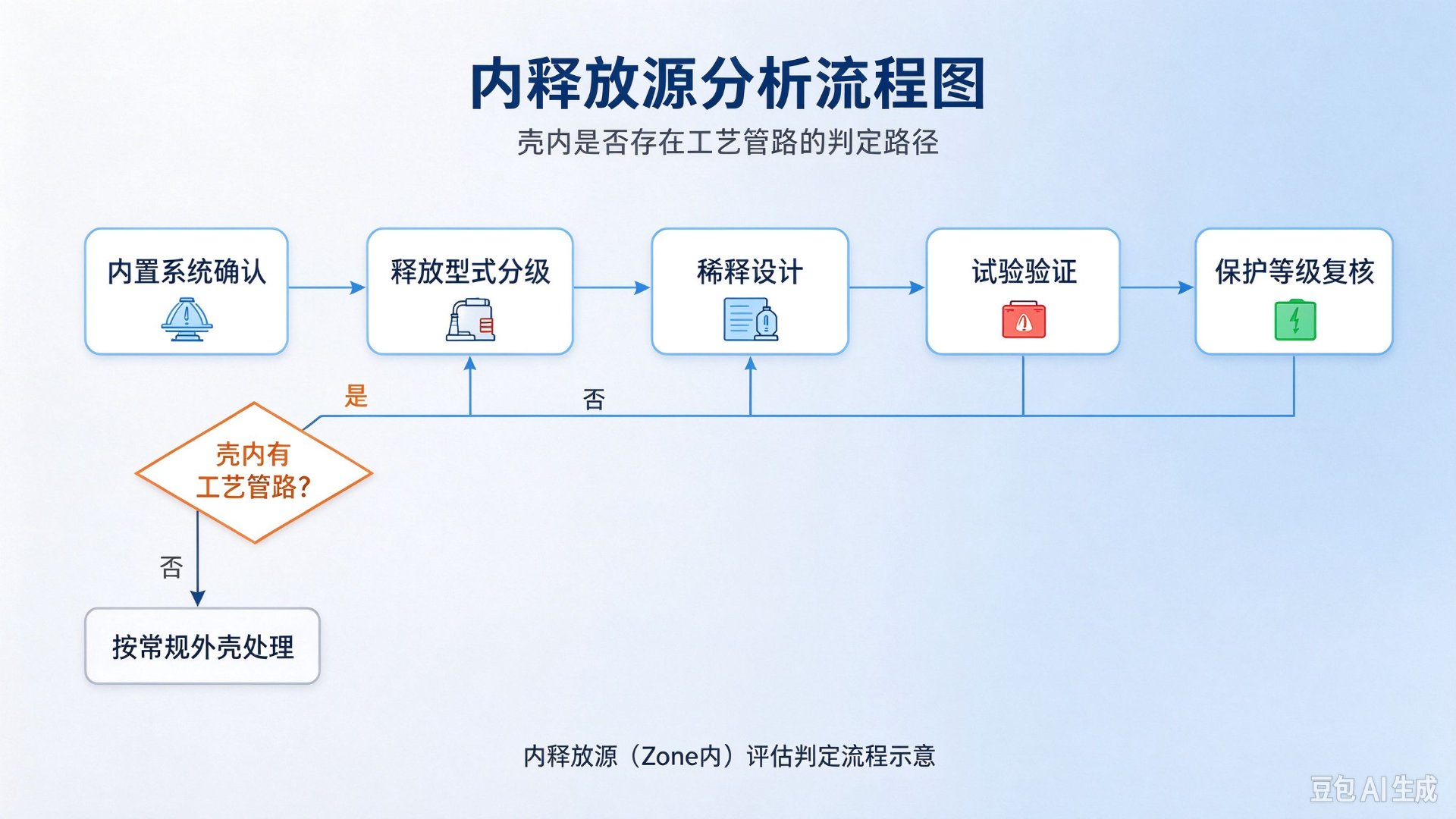

判定逻辑三步：
- 壳内有没有工艺流体管路？有 → 内置系统成立；
- 内置系统里的介质是什么？爆炸性气体、液化气、闪点低于环境温度的液体 → 必须按释放源评估；不可燃介质（如仪表空气）→ 简化为"点燃能力评估"即可；
- 内置系统会漏吗？漏了怎么算？→ 进入释放型式分类（附录 E）。
设计思维：内置系统是正压标准里唯一把"工艺侧"和"电气侧"焊在一起的章节。做分析仪表防爆，一半的功夫花在样气流路上，不在电气上。
二、释放型式：把"会怎么漏"分类（附录 E）
附录 E 按释放的持续性和特征分型（对应 IEC 60079-10 区域划分思路在壳内的微缩版）：
| 释放型式 | 特征 | 壳内处理原则 |
|---|---|---|
| 连续释放 | 长期或频繁释放（如开口排放口） | 释放点周围按连续稀释设计，划稀释区域 |
| 一级释放 | 正常运行中周期性/偶尔释放（如取样阀操作） | 释放时被稀释气流控制，浓度不达爆炸下限 |
| 二级释放 | 正常运行不释放，故障时才释放（如密封失效） | 按最大可信泄漏评估稀释裕量 |
分级的意义：释放型式决定稀释流量的设计工况——连续释放按常态流量算，二级释放按"最大可信泄漏 + 一定安全系数"算。分级评保守了费风量，评乐观了出事故，这是分析仪表厂家最值得花钱做评估的环节。
三、释放条件与稀释设计（第 10、13 章，附录 F）
释放条件评估（第 10 章）：确定释放源的三个要素——释放速率、释放介质、释放位置。评估输入包括：
- 管路压力、温度、介质组成（含可燃组分浓度）；
- 可能的泄漏路径：接头、阀门填料、取样口、破裂工况；
- 每个泄漏点的最大可信泄漏率（工程上按管径、压力用孔口流动估算 + 安全系数）。
稀释设计的合规出口（第 13 章 + 附录 F，配合第 3 篇的计算方法）：
- 每个释放源定位后，设计稀释气流覆盖其扩散范围；
- 稀释后任何点浓度不超过标准规定限值（爆炸下限的安全比例）；
- 验证方式是稀释试验（附录 A）：在规定释放率下用试验气体实测壳内浓度分布。
四、在线分析仪全流程算例
场景：防爆区域 2 区现场安装一台正压型在线红外气体分析仪，样气为管道天然气（主要甲烷），样气压力 0.2 MPa，壳内样气管路有 6 个接头 + 1 个过滤器和 1 个切换阀。
设计流程：
- 内置系统确认：样气管路 = 内置系统，介质为爆炸性气体 → 释放源评估成立；
- 释放型式判定：接头/过滤器正常不漏 → 二级释放；切换阀动作时有微量带出 → 一级释放；
- 最大可信泄漏率：按最恶劣单点（过滤器密封失效，孔径按标准/工程惯例取值）计算甲烷泄漏率，设为 q_leak = 0.5 L/min（示例值）；
- 稀释流量：按第 3 篇方法稀释至 25% LEL，叠加不均匀系数放大 → 设计稀释流量（示例取 50~100 L/min 量级，以试验验证为准）；
- 保护等级选择：内含释放源 + 样气可能形成壳内爆炸性环境 → 选 pyb 或 pxb（pzc 通常不适用有内释放源且需通电运行于释放工况的场景，以标准表 2 与认证机构判定为准）；
- 联锁与报警：稀释流量低限联锁（第 4 篇）+ 样气压力异常报警；
- 文件：释放评估报告 + 稀释试验大纲 → 认证资料包。
五、常见设计错误
- 把样气排放口当"无害小孔"：排放口朝壳内排气 → 直接构成连续释放源，稀释设计漏项；
- 释放型式评得过低：把频繁操作的取样阀按二级释放处理 → 稀释流量按故障工况算，正常操作时浓度超标；
- 稀释气流短路：进气口与排气口布置不合理，气流未扫过释放区域 → 试验时才发现死区；
- 忽略介质变化：样气组成从贫气换成富气（甲烷浓度上升），稀释判据失复——换介质要重新评估（变更管理）；
- 内置系统接头用普通仪表件：应选用密封等级高、适合可燃气体的接头，从源头压低泄漏率，比加风机便宜。
六、客户落地清单（本篇相关）
- 内置系统清单：每条进入壳内的工艺管路，一行一档（介质/压力/温度/接头清单）；
- 释放评估报告：每个潜在释放点的型式分级 + 最大可信泄漏率 + 计算书；
- 稀释设计说明：稀释方式、流量、气流组织图（进/排气口位置、扫过路径）；
- 试验验证计划：稀释试验的释放率设定、测点布置、合格判据；
- 变更管理规则：样气介质、压力、管路接头的任何变更 → 重新过释放评估。
本篇小结
- 壳内有工艺管路 = 内置系统，介质可燃则进入释放源评估；
- 释放分连续/一级/二级三型（附录 E），型式定稀释设计工况，评保守费风量、评乐观出事故；
- 稀释设计出口 = 计算选流量 + 稀释试验当裁判（附录 A/F）；
- 分析仪表防爆功夫一半在样气流路，不在电气上；
- 换介质就是换风险——变更管理管到样气组分。
下期预告：第 6 篇《静态正压、粉尘与电池专题》——不换气只保压的静态正压怎么玩？粉尘环境的正压有什么不同？壳内电池怎么管？下一篇见。
参考资料 1. GB/T 3836.5-2021 第 10~13 章、附录 A、E、F 2. GB/T 3836.1-2021（气体/粉尘环境设备通用要求）
免责声明：本文为科普介绍，释放型式分级与稀释判据以标准附录 E/F 原文、型式试验结果及认证机构审定为准；算例数字为教学示例。
