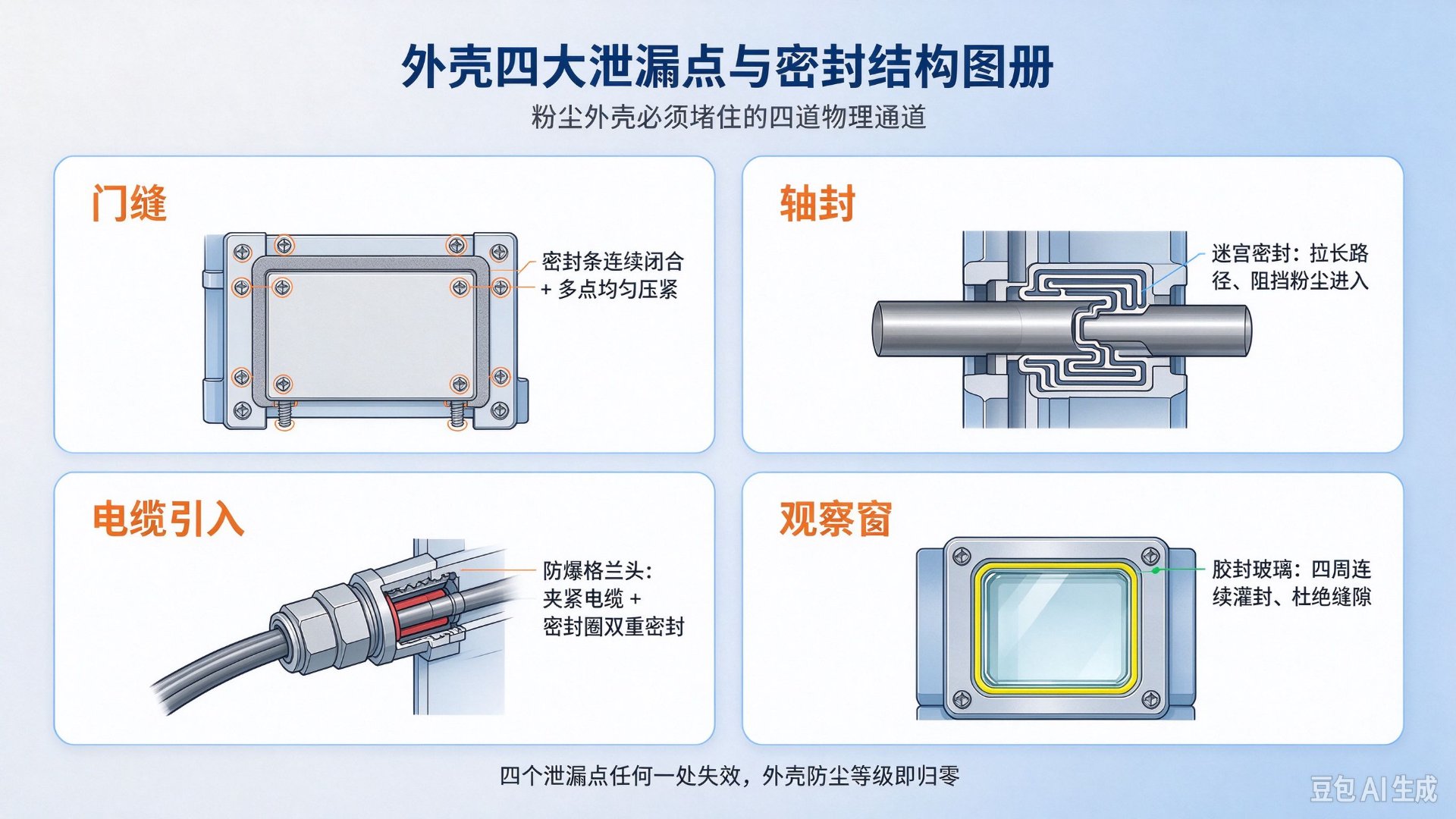

一、四大泄漏点的封法
1. 门与盖的缝
- 平面对接 + 弹性密封条：门框折弯出密封面，整圈连续压紧（无断点）——密封条的压缩量是核心参数（典型 20~30% 压缩率，按材料硬度与槽深设计）；
- 压紧点分布：锁扣/铰链/螺栓的间距决定密封条的压缩均匀性——门跨距大于 400 mm 中间要加压紧点，否则中部密封条"虚压"；
- 双道密封：户外或冲洗环境（饲料厂水冲洗！），外道挡水/尘、内道保密封——单道密封条被高压水刺穿后直接失效。
2. 转轴与贯穿件
- 转动轴穿壳：优先改为外部传动/磁耦合/感应传动，不穿壳最好；
- 必须穿壳时：轴用密封件（唇形密封圈、机械密封）按转速与粉尘磨蚀性选型——转轴密封是磨损件，寿命写进维护周期；
- 固定贯穿件（螺栓、销）：要么密封圈垫圈，要么涂密封胶——粉尘防爆对螺纹贯穿的宽容度低于气体隔爆（气体隔爆螺纹本身是隔爆面，粉尘螺纹不是防线，密封才是）。
3. 观察窗与透明件
- 透明件 + 密封垫 + 压框——三板斧之外，粉尘侧多一个顾虑：静电（大面积塑料表面在干燥粉尘环境可能积累静电，第 5 篇展开）；
- 面积限制：透明件的大面积塑料表面受静电与机械强度双重约束——选高阻抗低表面电阻材料或加抗静电处理，尺寸按标准限制。
4. 电缆进口
- 电缆密封接头（格兰头）：橡胶密封芯 + 压紧螺纹，对电缆外径的抱紧是关键——一个格兰头只对应一个外径范围，现场乱穿缆 = 防护失效；
- 多芯电缆+备用芯：备用芯的穿口要封堵；
- 冗余口封堵：备用进线口必须用堵头封死——"以后可能用"不是留口的理由。
二、IP6X/IP5X 试验在考什么
| 试验 | 方法 | 判据 | 设计应对 |
|---|---|---|---|
| IP5X（防尘） | 滑石粉箱（特定浓度）+ 抽真空/自然压差 8 h | 进灰量不影响安全运行 | 壳内活动件留裕量、粉尘不影响爬电距离 |
| IP6X（尘密） | 同上 | 壳内无可见粉尘 | 密封连续、无虚压、贯穿件全密封 |
抽真空工况是关键：试验模拟的是设备运行时壳内空气冷却收缩形成的呼吸效应——现实中粉尘设备的"呼吸吸尘"（白天晒热、夜里冷缩，每昼夜一个呼吸循环把粉尘往缝里抽）正是这样发生的。所以密封设计要按长期呼吸循环的可靠性考虑，不是"静态挡住"。
冲洗场景的叠加：粮食、饲料行业设备要水冲洗——IP6X（尘密）常与 IPX5/X6/X9（防水/防冲）组合（如 IP66/IP69）。防水密封等级通常比防尘更难，按更严的那个设计。
三、结构算例：饲料车间控制箱
场景：21 区饲料车间（有水冲洗制度）落地式控制箱，800×600×300 mm，单扇门，2 个观察窗，8 个电缆进口。
密封设计：
- 门缝：门框整圈 EPDM 密封条（肖氏硬度 60 左右，压缩率 25%），四角圆弧过渡（直角处的密封条拼接是最常见泄漏点——圆弧一体成型）；门跨 800 mm → 三点锁紧（上中下），中部加压紧螺钉；
- 观察窗：钢化玻璃 + 硅胶密封垫 + 四周螺栓压框（间距 ≤ 100 mm）；
- 电缆进口：8 个不锈钢格兰头（按实际电缆外径选型）+ 备用口 4 个全用堵头；
- 通气阀（如需平衡呼吸压差）：选 IP 等级相同的防爆通气阀（防水透气膜），安装位置朝下背冲洗方向；
- 验证：整箱 IP66 第三方试验（防尘 + 防强烈喷水一次过）。
四、常见结构错误
- 密封条四角 45° 拼接：拼缝处粉尘直通——一体成型或圆角连续；
- 门只锁两点：中部虚压，呼吸循环把粉尘从中缝抽进来——大跨距加压紧点；
- 格兰头当"万能口"：不同外径的电缆都往一个型号里塞，密封芯抱不死——按外径选型，表格化管理；
- 备用口裸着："以后要加传感器"——堵头拧上，要加的时候再换；
- 忘呼吸效应：静态密封良好，运行一年后壳内积灰——大容积箱体考虑通气阀平衡压差，减少呼吸流量；
- 密封件材质与现场介质不匹配：饲料厂的酸碱清洗剂把普通橡胶泡胀——材质选型要看现场化学环境。
五、客户落地清单（本篇相关）
- 密封结构图：门/观察窗/贯穿件/电缆进口四类密封的图纸与选型表；
- 压紧点分布计算：门跨距—压紧点间距的校核记录；
- IP 试验报告：第三方 IP 等级试验（与防爆型式试验关联提交）；
- 通气阀选型与安装位置图（如采用）；
- 密封件维护手册：材质、检查周期、更换条件——交付给客户的是"保持 IP 的方法"，不是"曾经合格的证书"。
本篇小结
- 粉尘外壳 = 和"缝"的战争：门缝、转轴、观察窗、电缆进口四大泄漏点逐一封；
- 密封条设计三要素：连续（圆角一体）、压缩率、压紧点分布；
- IP 试验考的是呼吸效应下的长期密封，静态合格不算数；
- 冲洗环境的防水更难，按更严等级设计；
- 交付物是"保持 IP 的方法"：密封件寿命与维护制度。
下期预告：第 4 篇《双温度判据：粉尘云与粉尘层》——粉尘防爆计算的核心篇：表面温度怎么定？5 mm 粉尘层判据怎么用？没有层点燃数据怎么办？下一篇见。
参考资料 1. GB/T 3836.31-2021 结构条款 2. GB/T 4208-2017（IP 代码与试验）
免责声明：本文为科普介绍，结构要求与防护等级判据以标准原文及认证机构审定为准。
