表面与结构细节：防积尘设计

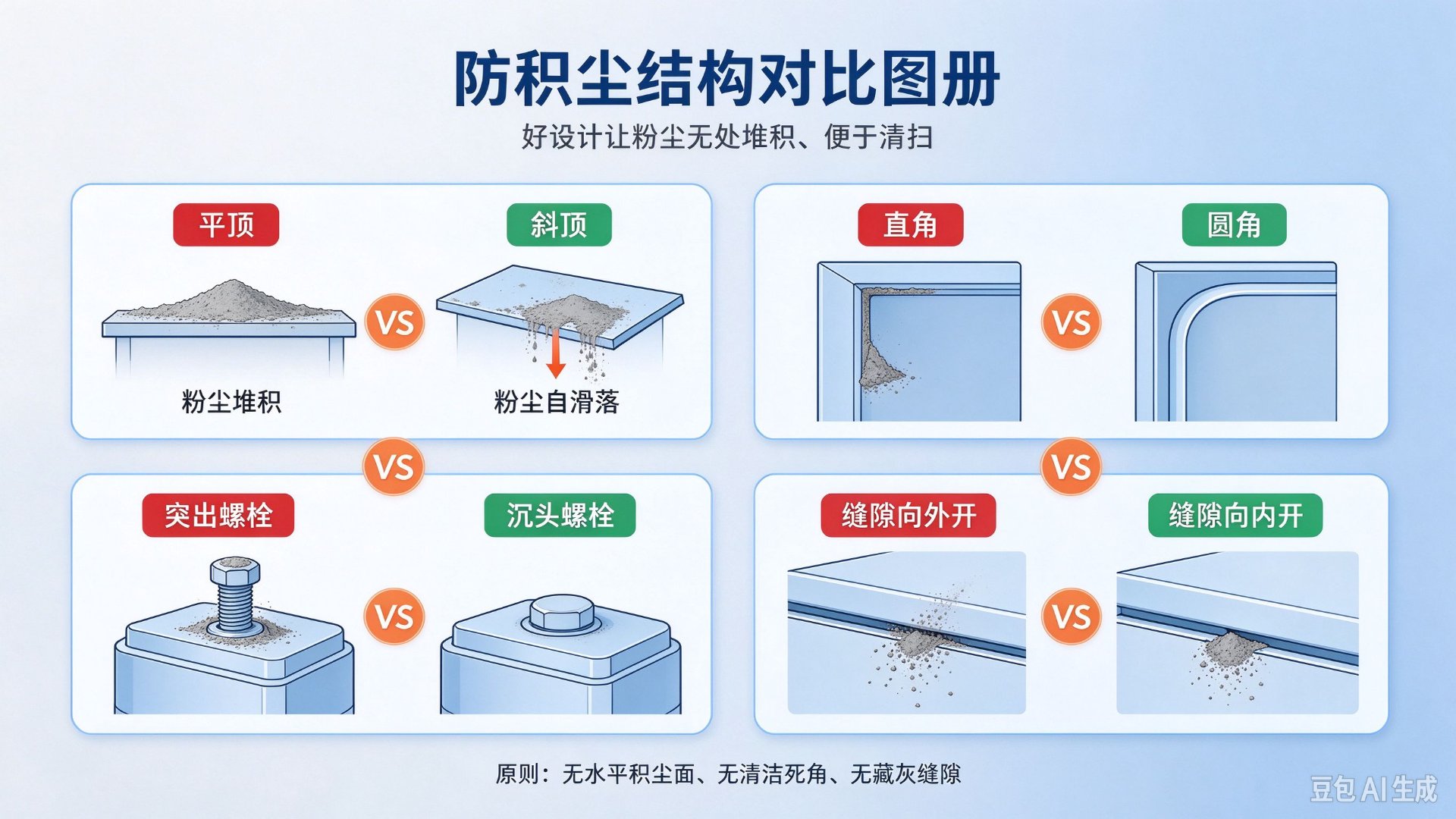

一、防积尘的结构哲学：让粉"站不住"

粉尘沉积需要"床"：水平面、台阶、沟槽、朝上的螺栓头。防积尘设计的思路是消灭床：

设计评审动作：结构图出来后做一次"积尘走查"——沿设备外表面逐面问一句"这里能不能站住灰？"能站住的，改坡、加盖、或写进清扫清单。

二、静电：干燥粉尘环境的隐形火源

粉尘环境干燥（面粉、塑料粉、金属粉），空气湿度低，塑料表面与高速粉流都是静电发生器。粉尘对静电的敏感度还常高于气体（最小点燃能量低至微焦级——很多粉尘云的 MIE 比甲烷低一个数量级）。

设计要求（GB/T 3836.1 静电相关条款的工程化）：

1. 大面积绝缘表面：塑料观察窗、塑料罩壳的表面积受限（标准对无接地绝缘部件的面积限值）——超限要选抗静电材料或加导电涂层；
2. 导电部件接地：金属门、金属桥架、导电软管——跨接接地，接地电阻连续可查；
3. 皮带与传动：普通三角带是经典静电源——粉尘区优先用防静电皮带、联轴器直连或无传动设计；
4. 软连接与布袋：除尘管路的软接、布袋除尘器的滤袋——选导电/抗静电材质并接地（布袋除尘器静电点燃是粉尘爆炸的高发根因）。

三、振动、倾斜与"自清洁"

1. 设备自身振动让粉"站不住"——振动电机的安装面天然少积灰；反过来说，减振设计要评估别把粉尘抖进缝隙（呼吸效应加剧）；
2. 流化与气流辅助：料仓的振动破拱、气力输送的布置——工艺设计时兼顾"不让粉在设备表面停留"；
3. 表面光洁度：粗糙表面抓粉——外表面涂装平滑、无橘皮；焊接打磨平整。

四、算例：灯具与观察窗的细节决策

场景：面粉车间 21 区，需要 20 盏 LED 灯 + 一台控制柜（柜门带 200×150 mm 显示窗）。

决策：

1. 灯具：选斜顶罩防尘灯（罩面倾角约 60°，粉尘站不住）+ IP66 + 导热设计使带 5 mm 层表面温度 ≤ 判据值（第 4 篇方法）——比"平顶灯 + 缩短清扫周期"更一劳永逸；
2. 观察窗：显示窗面积在标准允许范围内选抗静电 PC（表面电阻达标），或缩窗 + 用屏内显示替代；
3. 柜顶：控制柜顶加 30° 斜顶罩（"帽子"）——柜顶免清扫，也防冲洗积水；
4. 门轴与把手：外平嵌入式设计，无凸台；
5. 交付：随设备提交"积尘走查表"（每处外表面：自清洁/需清扫，标注清扫周期建议）。

五、常见细节错误

1. 设备设计不管"床"：结构美观优先、水平面遍布——验收时靠"加强清扫"补救，成本转嫁给运维；
2. 塑料件不管面积：随便加个大塑料罩壳——绝缘表面积超限，静电点燃风险；
3. 布袋除尘器滤袋不导电：行业最经典的静电点燃路径——滤袋选型永远是防爆评估必查项；
4. 接地做一半：金属门装了绝缘涂层、跨接线接了但电阻不测——接地系统要有测试记录与周期；
5. 灯罩朝上：为了好看或省模具——粉尘现场朝上的平面就是床。

六、客户落地清单（本篇相关）

1. 积尘走查表：设备外表面的逐面评估（自清洁/需清扫 + 周期建议）；
2. 斜顶/坡面设计图：柜顶、灯罩、盖板的倾角标注（≥ 30°）；
3. 静电控制文件：绝缘件面积核算、抗静电材料选型、接地系统图与测试记录；
4. 滤袋/软连接选型表：除尘系统配套件的导电性要求（对总包客户特别提醒）；
5. 清扫制度建议书：哪些位置必须人工清扫、频率、方法（与第 4 篇层厚度工况呼应）。

本篇小结

• 防积尘 = 消灭"床"：坡面替代平面、沉头替代凸头、斜罩替代平顶——让粉站不住；
• 斜顶、立筋、嵌入把手是粉尘设备的辨识性设计语言；
• 干燥粉尘环境静电敏感度高：绝缘面积受限、滤袋与皮带要导电、接地要可测；
• 交付物多两页：积尘走查表 + 静电控制文件——这是专业度的显性差异化。

下期预告：第 6 篇《引入装置与接合面》——电缆怎么进粉尘设备？接合面要不要像隔爆那样精加工？粉尘与气体的"缝"哲学对比。下一篇见。

参考资料 1. GB/T 3836.31-2021 结构条款 2. GB/T 3836.1-2021（静电、接地相关条款）

免责声明：本文为科普介绍，结构细节要求以标准原文及认证机构审定为准。
