双温度判据：粉尘云与粉尘层 | 粉尘防爆设计思维

一、为什么是双判据

回顾第 1 篇的物理差异：同一种粉尘，粉尘云点燃温度（悬浮状态）与粉尘层点燃温度（堆积状态）是两个显著不同的数——层通常更低（堆积散热差、粉尘热解产物在层内积聚）。设备表面可能接触两种状态：

表面被粉尘云扫过（21 区运行瞬间）→ 云判据；
表面堆积了粉尘层（几乎所有粉尘现场，时间问题而已）→ 层判据。

两条判据都要过，取更严的那个。

二、判据的具体形式

云判据：设备最高表面温度 ≤ 粉尘云点燃温度 ÷ 安全系数（粉尘侧通常取 1.5 倍安全裕度方向，即 T_surface ≤ T_cloud / 1.5，以标准原文为准）。

层判据（5 mm 厚）：设备最高表面温度 ≤ 粉尘层（厚 5 mm）的点燃温度，同样按规定施加安全裕度；若粉尘层厚度 > 5 mm（现场清扫不及时），须按更厚层的点燃温度降额评估——层越厚点燃温度越低，安全表面温度上限随之下降。

标志的表达：粉尘设备的温度以具体温度值标注（如 T125 °C）而非气体式的 T1~T6 组别——因为每种粉尘的点燃特性不同，组别化的意义消失。这也是粉尘与气体标志的最大区别。

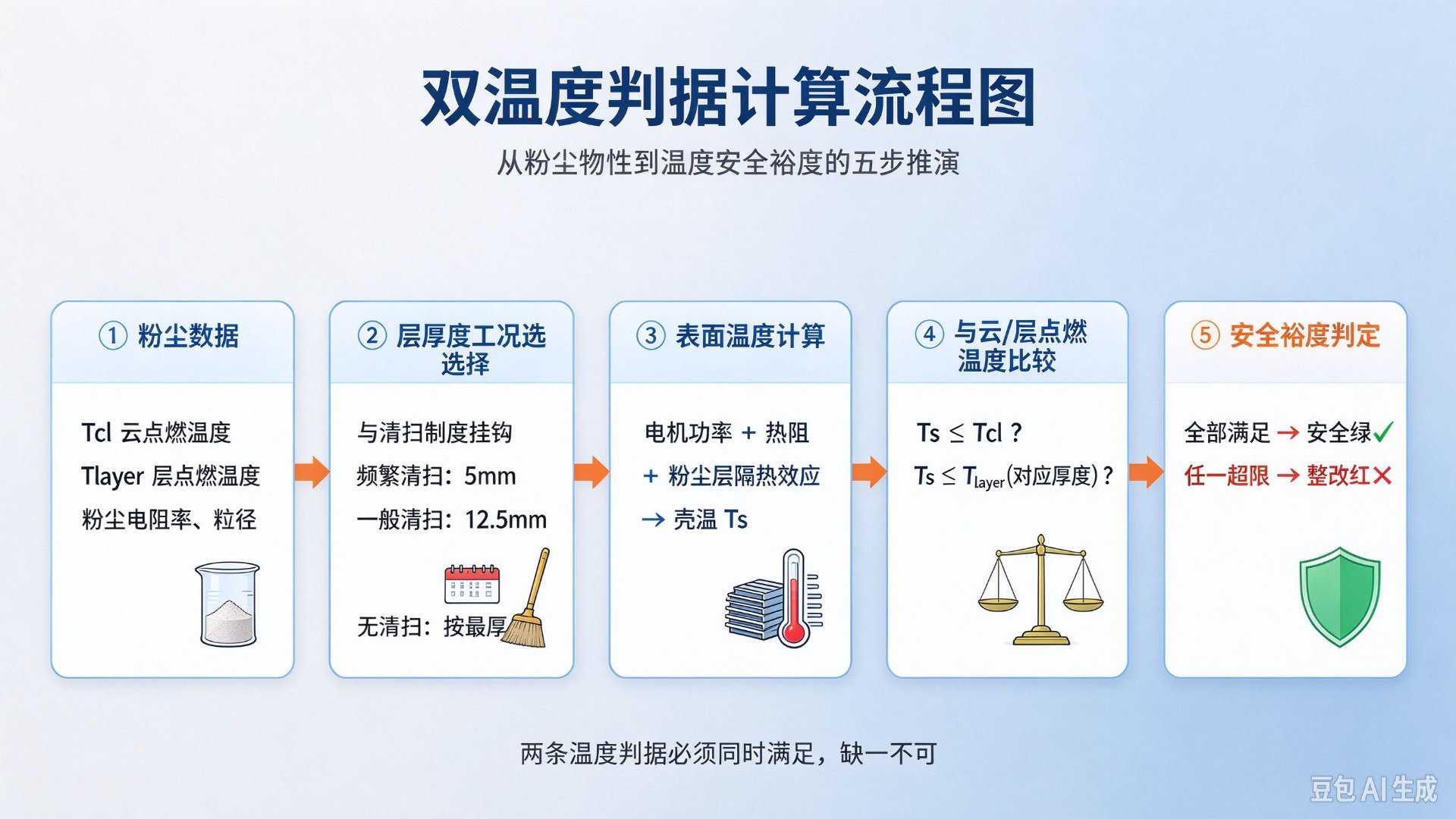

三、设计流程：五步定温度

第 1 步：拿到粉尘数据
        ├─ 有数据：检测报告（云/层点燃温度）
        └─ 无数据：送检（GB/T 12476 相关测定方法）——不可用"参考其他厂同类粉"糊弄

第 2 步：确定层厚度工况
        ├─ 清扫制度良好（每天清洁）：按 5 mm 层设计
        └─ 清扫周期长/免维护区域：按更厚层（12.5 mm 等）降额——与客户的清扫制度书面挂钩

第 3 步：算两条上限
        ├─ 上限 A（云）= T_cloud / 1.5
        └─ 上限 B（层）= T_layer(5mm) 按标准裕度折算

第 4 步：取严 → 设备允许最高表面温度 T_max = min(A, B)

第 5 步：热设计倒推
        └─ 表面实测温度（最热工况 + 最不利环境）+ 裕度 ≤ T_max

四、算例：面粉厂提升机电机

场景：21 区面粉车间，斗式提升机电动机，现场粉尘数据（送检报告）：面粉粉尘云点燃温度 380 °C，5 mm 层点燃温度 290 °C；车间环境最高 40 °C。

计算：

云上限 A = 380 / 1.5 ≈ 253 °C；
层上限 B = 290 °C 按标准规定施加层判据折算（以标准原文的折算方法为准，工程实践中常按显著低于层点燃温度取值，示例取 200 °C 量级）；
T_max = min(253, 200) = 200 °C；
电机满载实测表面（有 5 mm 面粉层覆盖工况）最高温度需 ≤ 200 °C - 裕度（示例 20 °C）→ 热设计目标 180 °C；
实测电机满载裸表面 105 °C——覆盖层工况下按层的热阻修正（层是保温被，表面温度会上升，修正方法见下节）→ 约 120~140 °C → 合格，标志 T125 °C 量级（以实测与认证核定为准）。

若客户清扫制度为"每月一次"：层厚度工况改按厚层评估 → T_max 进一步下降 → 同一台电机可能需要降容运行（配变频限功率）——清扫制度写进合同，这不是玩笑。

五、粉尘层的"保温被效应"修正

覆盖粉尘层后设备表面温度上升（散热被恶化），修正思路：

层的热阻 R_layer = δ / λ（δ 层厚，λ 粉尘导热系数典型 0.05~0.15 W/(m·K)——比浇封胶还差，5 mm 层热阻可观）；
对小功率高热流密度表面（电机散热筋、灯具），温升增加可达几十度；
试验方法：型式/现场验证时把粉尘按规定铺在设备表面再测温——这是粉尘温度试验与气体的根本区别。

六、常见计算错误

只算云判据：层点燃温度更低，漏算层判据 = 真实安全裕度不足——双判据必须都算；
用气体组别思维：给粉尘设备标 T4——粉尘温度标志是具体值，组别思维在粉尘侧没有意义；
拿别家的粉做数据：同叫"面粉"，不同产地/粒径/水分点燃特性差异很大——一厂一检；
清扫制度口头化：层厚度工况与清扫频率挂钩，但没写进合同/说明书——现场积灰超过设计工况，设计基础悄然失效；
忘环境温度叠加：40 °C 车间夏天实测，38 °C 环境下温度试验要按最高环温做；
层只考虑 5 mm：横梁、箱顶这些"免打扫"位置积灰 20 mm+——设计时标注"该设备按 5 mm 层设计，超过需另行评估"。

七、客户落地清单（本篇相关）

粉尘检测报告：云/层点燃温度、粒径、水分——一厂一检存档；
温度计算书：双判据计算过程 + 层厚度工况说明 + 与清扫制度的挂钩声明；
温度试验方案：覆盖层的测温方法、最高环温、最不利负载工况；
合同条款：清扫制度（频率/方法）作为设备安全使用的前提条件；
标志核对：温度值、EPL、IP 等级与证书一致。

本篇小结

双判据：表面温度 ≤ min（云点燃温度÷裕度，层点燃温度折算），层通常更严；
粉尘温度标志是具体值，不是组别——组别思维在粉尘侧失效；
一厂一检，粉尘数据不可跨厂借用；
清扫制度是设计输入——层厚度工况与它挂钩，写进合同；
盖着粉层测温才是真工况——保温被效应要修正。

下期预告：第 5 篇《表面与结构细节：防积尘设计》——怎么让设备"自己不积灰"？静电怎么防？防爆面之外的粉尘工程学。下一篇见。

参考资料 1. GB/T 3836.1-2021（温度要求、III 类设备） 2. GB/T 3836.31-2021（温度判据与测定）

免责声明：本文为科普介绍，双判据的安全裕度数值与折算方法以标准原文及认证机构审定为准；算例为教学示例，粉尘数据以专业检测报告为准。
