手段二：浇封结构设计——厚度、间隙与自由表面

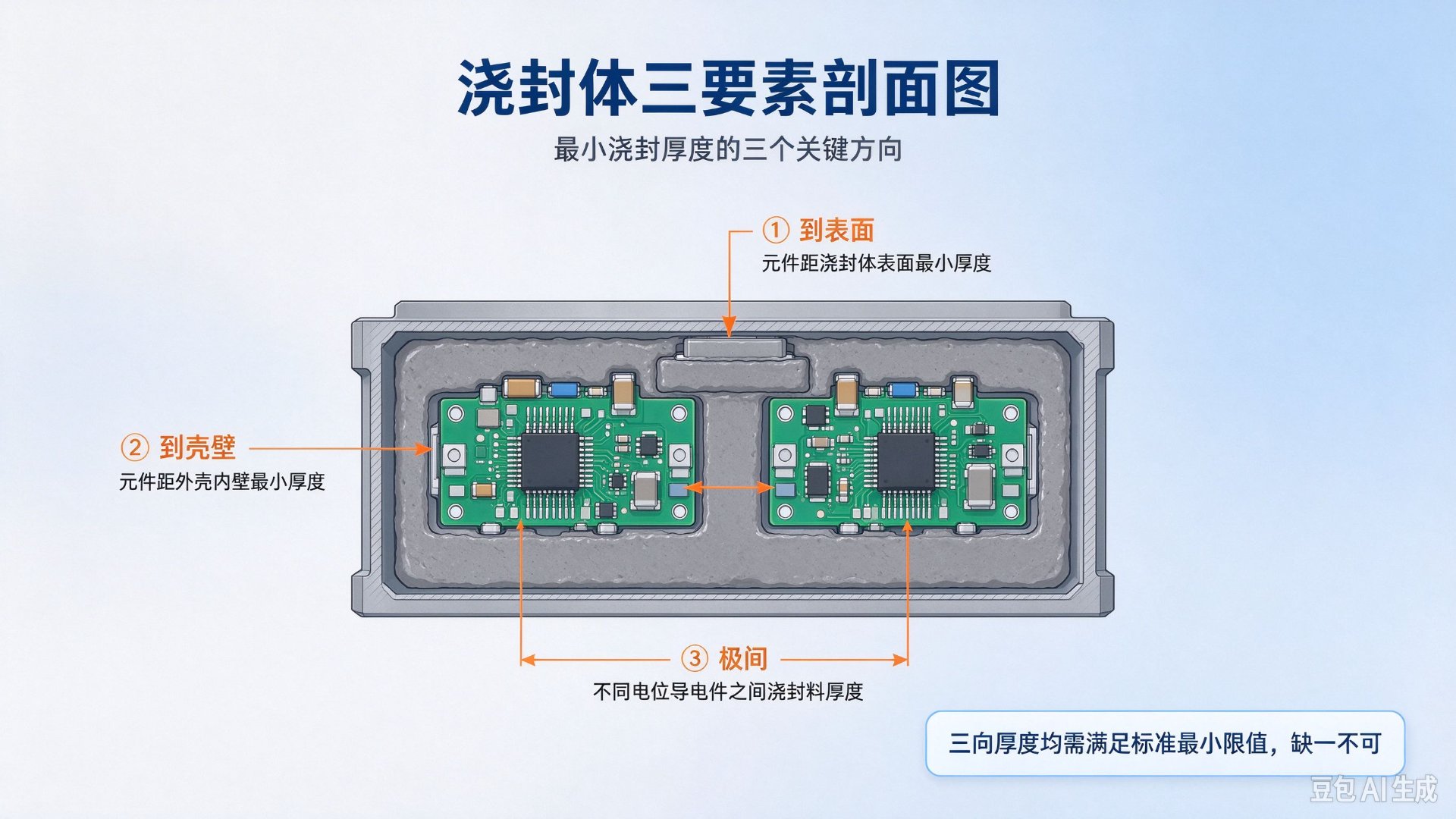

一、最小浇封厚度：介电与隔爆的双重要求

浇封厚度要同时满足两个方向的"隔离"：

1. 电气隔离（介电）：裸露带电体到浇封体表面、到另一极性带电体之间，须有足够厚度的化合物，使介电强度能承受规定的试验电压（第 7 章型式试验）；
2. 爆炸隔离：带电体到浇封体外表面（暴露面）之间的化合物厚度，须保证内部故障（电弧、热点）不会把外表面破坏或点燃外部环境——这是"化合物即外壳"的代价：外壳的"壁厚"就是浇封厚度。

设计方法：

最小厚度 t_min = max(
    介电要求厚度（试验电压 / 化合物介电强度，取故障考核电压），
    结构要求厚度（标准对元件嵌入深度的规定值），
    热设计厚度（热点温度反推的散热厚度，见第 5 篇）
)

三者取大——电气、防爆、热三个方向都要过得了关，厚度由最苛刻的那个决定。

二、间隙：为什么元件间要"灌满不留缝"

标准对浇封体内的间隙（cavity/void）严格限制，原因：

1. 缝隙 = 可燃气体的家：浇封体内部若有连通空腔，可燃气体冷热呼吸渗入，内部电气故障就能在"内部爆炸性环境"里点燃——浇封原理直接崩塌；
2. 气泡 = 介电弱点：介电击穿在气液界面最容易发生（气隙介电强度远低于化合物），试验时击穿点几乎都在气泡处；
3. 热胀冷缩的应力集中点：间隙在温度循环下扩展成裂纹。

设计对策：

• 元件与化合物之间不允许设计性的间隙——PCB 上大间距的元件布局要为胶流留通道；
• 结构上需要的受控间隙（如开关触点周围的灭弧空间，见第 6 篇）按第 6 章专用规则处理；
• 工艺上靠真空脱泡、慢速固化消灭随机气泡（第 4 篇展开）。

三、自由表面：浇封体的"皮肤"

自由表面：浇封体暴露在周围大气中的表面（顶面、开窗处的浇封面）。它是整个浇封体最薄弱的位置：

1. 机械暴露：磕碰、划伤直接减薄"外壳壁"；
2. 老化前沿：紫外线、湿气、化学介质从表面进攻；
3. 介电边界：表面凝露、污染时，沿面放电风险最高（爬电的路就在这层皮肤上）。

标准对自由表面的态度：表面到内部带电件的浇封厚度从严（比埋在壳内的更厚）、表面质量有规定（不得有影响防爆性能的缺陷）、机械防护——易受机械损伤的浇封面要用外壳保护起来。

设计思维：把自由表面当作门面来设计——凡是客户能摸到、能磕到的浇封面，外面套一层机械壳（哪怕塑料的）；真正的"防爆面"藏在结构深处。

四、结构算例：本安安全栅的浇封结构

场景：齐纳安全栅模块，输入侧 250 V AC 保护段，输出本安侧 24 V。

结构设计：

1. 分区浇封：非本安端子区与本安端子区之间用浇封 + 印制板隔离，两区间的浇封厚度按介电核算（250 V 端子间耐压试验电压约 2500 V 量级，取化合物介电强度核算最小厚度，标准另有间距规定，取大者）；
2. 串联齐纳管嵌入深度：齐纳管是故障时的发热件——嵌入深度从热设计反推（故障电流下热点不超化合物额定温度）；
3. 自由表面处理：端子周围浇封面是最薄处 → 外面加注塑壳 + 灌封孔密封结构，浇封面全部转为"壳内表面"；
4. 工艺通道：灌封孔位置让胶流从底部往上爬，赶着气泡从顶部排掉——结构设计要为工艺服务（第 4 篇）。

五、常见结构错误

1. 厚度只按介电算：介电过了，热过不了——故障时齐纳管把周围化合物烤到软化。三方向核算取大；
2. PCB 上留"设计死角"：大电容底下胶流不进去，留下隐藏气腔——X 光检查才能发现，试验时击穿位置就在那；
3. 浇封面裸奔：端子排的浇封面没有任何机械防护，现场安装磕掉一块——厚度瞬间不达标；
4. 灌封孔位置随手画：胶从顶部灌，气泡沉在底部元件区——灌封孔要让气泡有出路；
5. 忽略线缆入口：外接电缆穿越浇封体的路径，密封与固定结构要做（拉扯应力不能传到浇封面）。

六、客户落地清单（本篇相关）

1. 厚度核算书：介电/结构/热三方向计算过程与取值；
2. 结构图检查要点：灌封孔与排气孔位置、元件间隙的胶流通道、自由表面防护壳；
3. 剖面评审记录：设计评审时按"三要素"（厚度/间隙/表面）逐项过图；
4. X 光/解剖抽查制度：首件浇封体做 X 光或解剖，确认无内部气腔（与第 4 篇工艺控制配合）。

本篇小结

• 最小厚度 = 介电、结构、热三方向取大，"外壳壁厚"就是浇封厚度；
• 浇封体内不留非受控间隙——气腔是介电弱点、可燃气通道、裂纹源；
• 自由表面是皮肤：暴露面从严、能套壳就套壳；
• 结构设计要为工艺服务——灌封孔位置决定气泡去向。

下期预告：第 4 篇《手段三：浇封工艺控制》——气泡从哪来？固化怎么管？为什么说浇封产品的质量一致性取决于产线纪律？下一篇见。
