温度管理：浇封体内的热

一、浇封件的三层温度

温度设计的本质：环境温度 + 内部温升（逐层摊）→ 每一层都在自己的判据之内。而化合物的导热系数 0.2~1 W/(m·K)，意味着内部温升这层坡最陡。

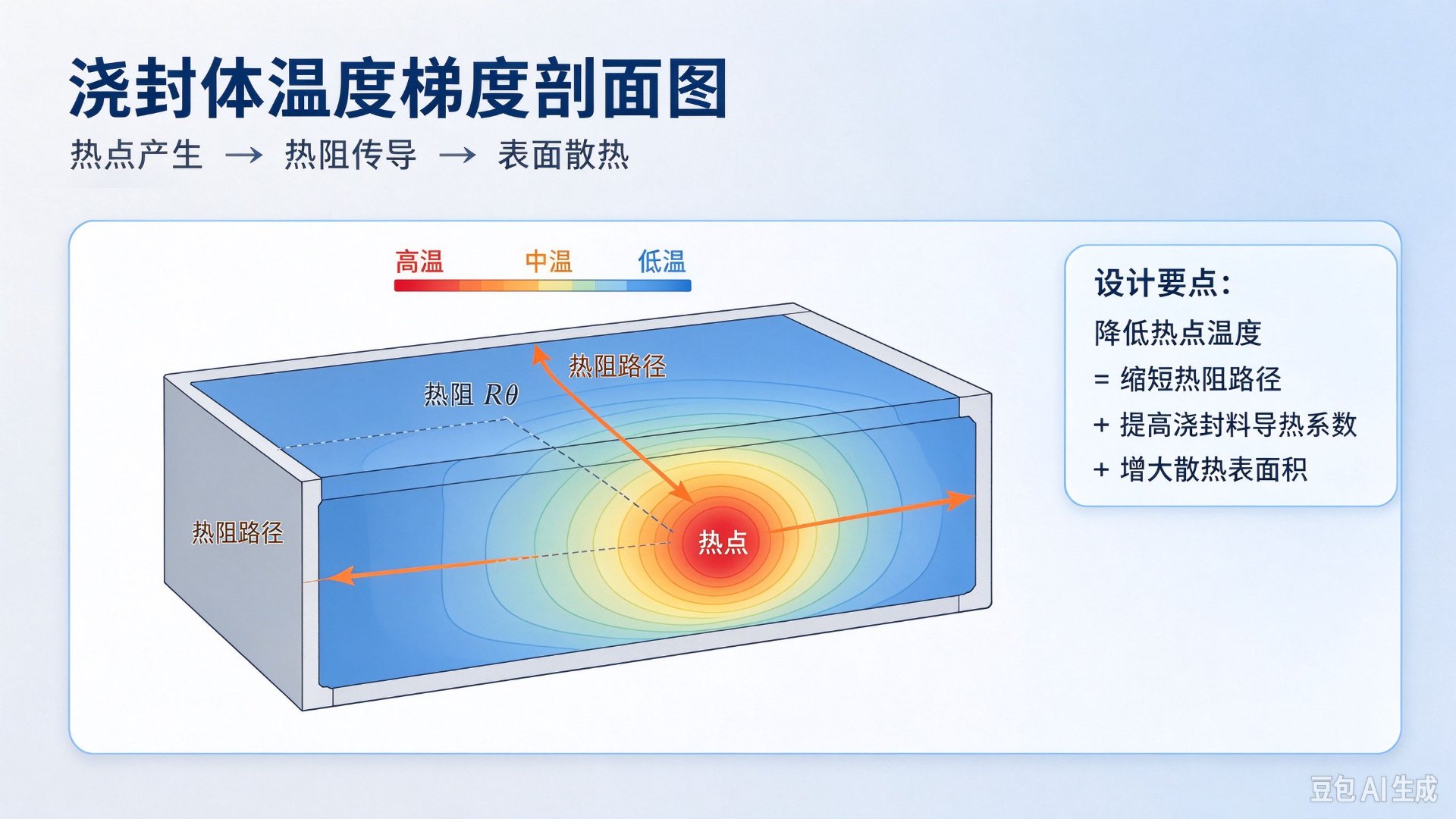

二、热阻模型：把浇封体算明白

工程上用"逐层热阻"估算（一维近似）：

T_hotspot = T_amb + P × (R_th(化合物层) + R_th(到表面/散热器) + ...)

• P：发热功率（正常运行功耗 / 故障考核功耗——两套数都要算）；
• R_th(化合物层)：热流路径长度 L / (导热系数 k × 截面积 A)——同样的功耗，埋得越深、截面越小，温升越高。

算例（量级感）：某浇封功率电阻 1 W，埋深 10 mm，胶流截面约 100 mm²，导热系数 0.5 W/(m·K)：

• R_th = 0.01 / (0.5 × 0.0001) = 200 K/W；
• 该层温升 = 1 W × 200 = 200 K ——灾难性的数字！

改进：导热系数 1.5 的改性胶 + 增大热流截面（铜箔导热铺展）到 500 mm²：

• R_th = 0.01 / (1.5 × 0.0005) ≈ 13 K/W → 温升 ≈ 13 K，合格。

这个算例的教训：普通化合物里埋 1 W 的集中热源都是"重载荷"——浇封件的热设计三板斧：降功耗（电设计）、换导热胶（材料）、铺热流路径（结构），缺一不可。

三、故障温升：与软化温度的安全距离

正常运行热设计管"寿命"（额定温度内化合物长期可靠），故障考核管"底线"（第 7 章型式试验思路）：

1. 故障工况的功率：短路电流下的耗散、堵转、钳位器件（齐纳管、TVS）动作——按保护等级（ma 两故障 / mb 一故障）叠加；
2. 故障温升的计算/试验：故障条件下内部热点可能短时冲高——判据不是"不超额定温度"，而是浇封体不软化、不开裂、不点燃外部环境、故障后设备恢复或安全失效；
3. 安全距离：故障热点与化合物软化温度之间留裕量——软化了结构就没了，这是浇封的"爆炸下限"。

设计习惯：给每一个发热元件建一行"故障热档案"——故障模式、故障功率、持续时间、预计热点、距离软化的裕度。这页纸在认证沟通时价值千金。

四、表面温度与温度组别

内部管完了还要管外皮：

1. 温度组别核定：正常 + 故障（按保护等级取）两种工况下，浇封体外表面（含机械防护外壳）最高温度决定 T1~T6 标注；
2. 小热容陷阱：浇封件通常热容小、升温快——额定状态下表面温度稳定值之外，还要注意瞬态（上电冲击）；
3. Ta 声明：环境温度范围（如 -20~+55 °C）进标志——用户超 Ta 使用，证书作废，说明书里要写明白。

五、常见热设计错误

1. 只做稳态不做故障：正常温度漂亮，故障工况热点超过软化温度——型式试验故障项挂掉重来；
2. 集中热源直接埋：1 W 电阻埋在普通胶里 10 mm，温升 200 K——热流路径铺展（铜箔、铝基板）没做；
3. 用导热胶忘介电：导热填料加多的牌号介电强度降——厚度核算要用改性胶自己的介电数据（第 2、3 篇联动）；
4. 温度组别按环境 20 °C 报：现场 Ta 是 55 °C——表面温度核定要在最高环境温度下做；
5. 忘瞬态：上电冲击功耗大的设备，稳态合格但冲击瞬间表面温度冲线——带记录仪测完整启动曲线。

六、客户落地清单（本篇相关）

1. 热计算书：正常 + 故障两套工况的热阻模型与热点预估；
2. 发热元件故障热档案：每个热源一行的裕度表；
3. 温度试验方案：最高环境温度、故障工况加载方式、测点（热电偶）位置图；
4. Ta 与 T 组别的标志核对：与试验报告数据一一对应；
5. 降额规范：内部元件的功率降额标准（延长化合物寿命 + 留故障裕度）。

本篇小结

• 浇封件温度三层判据：内部热点 ≤ 化合物额定温度；故障热点离软化温度留裕度；表面 ≤ 温度组别；
• 化合物是隔热材料——热设计三板斧：降功耗、换导热胶、铺热流路径；
• 算例揭示：普通胶埋集中热源，1 W 都是重载荷；
• 故障热档案是浇封产品的标准配置文件；
• 试验要在最高 Ta 下做，含瞬态曲线。
