一、开关触点：打火的东西怎么浇
问题本质：触点分断的瞬间电弧温度数千度，直接浇死在化合物里——电弧能量持续烧蚀化合物，形成碳化通道——碳化通道是导电的，几次动作后介电击穿。

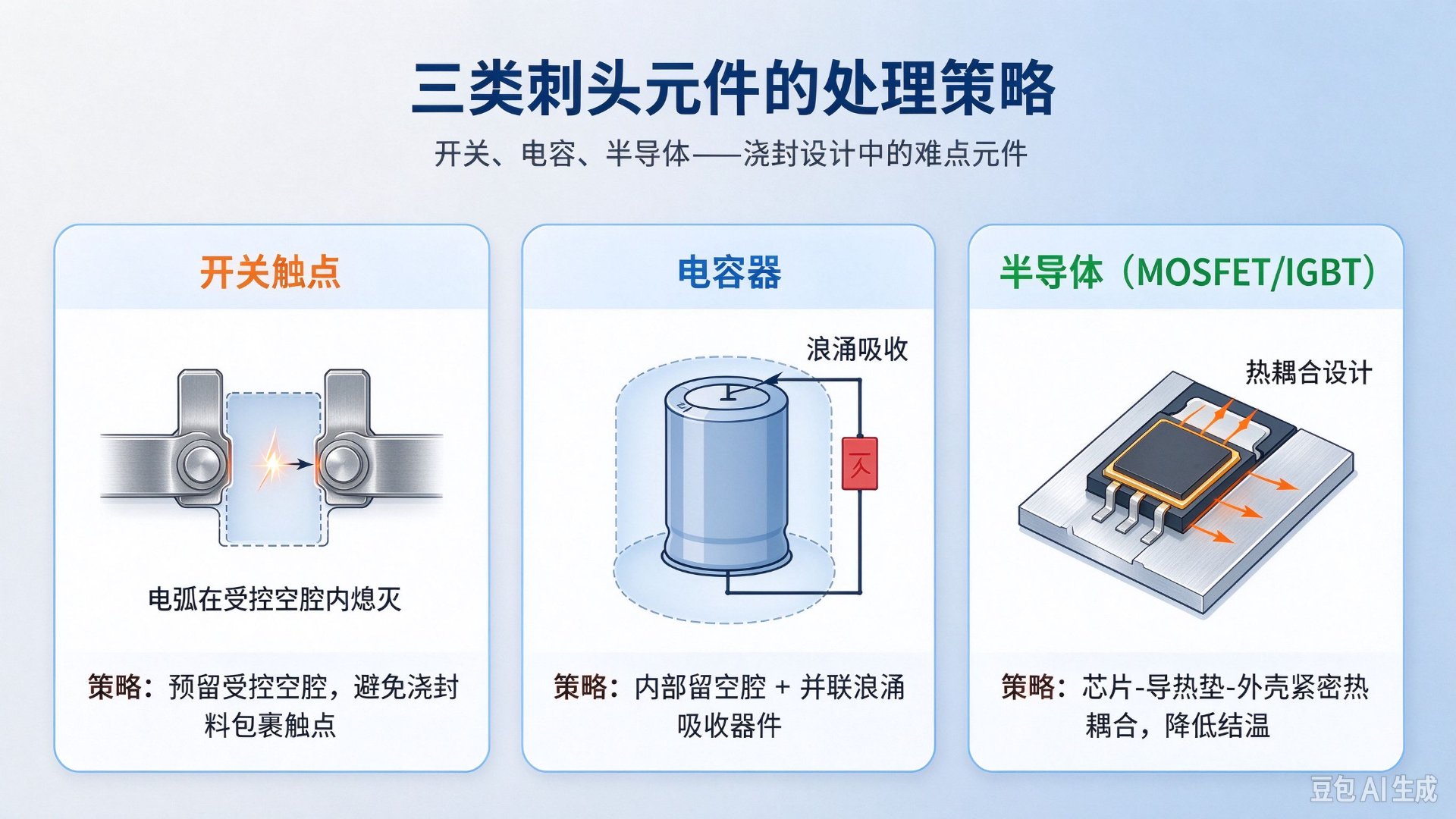

标准思路（第 6 章）：开关触点不是不能浇封，而是要在触点周围设置规定的空腔/间隙，让电弧有"喘息空间"：
- 触点周围保持规定的浇封间隙（受控空腔）——电弧能量在空腔内熄灭，不直接烧化合物本体；
- 该间隙的尺寸经规定的试验验证（开关在浇封状态下带载动作规定的次数，之后介电性能仍合格）；
- 交流与直流、感性负载与阻性负载的考核不同——感性负载的电弧最难熄，直流比交流难（无过零点）；
- 开关功率受限：浇封内开关的电压/电流组合有上限，超出上限的触点只能挪到防爆外壳里（隔爆/增安开关），浇封件里不许有。
设计思维：想清楚"这个触点为什么非浇不可"——如果只是控制小信号（继电器驱动、干接点信号），功率小，可控；如果是要切断功率回路，换方案（固态继电器、把开关挪出浇封体）通常比伺候电弧便宜。
二、电池：自带"燃料+氧化剂"的麻烦
浇封体内的电池是三重风险的叠加（第 6 章及引用的电池相关要求）：
- 电化学风险：过充/过放/短路时的产气与热失控——气体在浇封体内憋着出不去，直接把浇封体胀裂；
- 能量限制：标准对浇封内电池的容量与电压有明确限制——电池能量被要求限制在不能破坏浇封体的水平（配合限流/保护电路考核）；
- 放电深度与寿命：电池在高温化合物里循环老化加速——容量衰减曲线要按浇封体内温度评估，不能拿 datasheet 常温数据。
标准要求的骨架：
- 电池必须配保护措施（限流、防反充、防深放电），保护措施的有效性纳入故障考核；
- 原电池（不可充电）优先：可充电体系的充电过程是额外的风险源，充电须在非危险区进行或按标准允许的方式管理；
- 电池与被浇封电路之间要有考虑故障的隔离；
- 更换电池 = 破坏浇封体——所以浇封内电池的设计寿命须 ≥ 产品寿命，或电池仓做成可更换的机械密封结构（此时按相应结构标准补充考核）。
三、大功率件：浇封的功率天花板
化合物导热差，浇封的功率密度天花板远低于其他型式（第 5 篇已铺垫），第 6 章对功率器件的补充思路：
- 保护装置成为设计的一部分：熔断器、热熔断体、正温度系数（PTC）器件——这些保护件的动作特性要纳入防爆设计文件（什么故障、多久、切断到什么程度），而不是普通电气设计里的"随便配个保险丝"；
- 熔断器须能在浇封态可靠动作——熔断器的分断弧在密闭化合物里有专门的考核；
- 功率器件的散热结构：铜箔铺展、铝基板、导热垫引出到金属壳——把热从化合物里"捞出来"；
- 热熔断体（一次性）与自恢复（PTC）的取舍：ma 等级通常要求故障后永久安全，自恢复器件要评估"恢复后再故障"的循环工况。
四、综合算例：浇封型 LED 驱动电源
场景：Ex mb IIC T6 Gb 浇封 LED 驱动器，输入 220 V AC，输出 30 W，内部有整流桥、变压器、MOS 管、输出继电器（一组干接点通断信号）。
设计决策：
- 继电器触点：通断 24 V/50 mA 信号，阻性小负载 → 按第 6 章受控间隙浇封 + 带载动作试验考核（在计算书中单列触点参数与间隙值）；
- MOS 管散热：导热胶 + 铝基板把热导到金属外壳（表面温度按 T6 ≤ 85 °C 核算）；
- 输入侧保护：熔断器（浇封态分断考核）+ 压敏电阻（防浪涌，其故障模式纳入单故障清单）；
- 无电池：设计回避（外供电），省掉一整章麻烦——能回避的风险不要硬扛。
五、常见设计错误
- 触点浇"实心"：没留受控间隙，触点碳化通道 → 十几万次动作后批量击穿；
- 拿普通保险丝规格书交差：没做浇封态分断考核——熔断器在胶里分断时弧路走胶，判据不同；
- 电池直接抄常温寿命数据：浇封体内 70~80 °C 环境下寿命减半再减半——两年就得换，而浇封件换不了；
- 可充电电池没管充电过程：用户在现场充电，产气胀裂浇封体——说明书和结构双双要管；
- PTC 自恢复"一保到底"：ma 等级下反复循环工况没评估——认证退回。
六、客户落地清单（本篇相关）
- 触点参数表：每处触点的电压/电流/负载性质/间隙值/动作次数考核；
- 电池评估文件（如有）：体系、容量、保护电路、寿命按体内温度的评估、更换策略；
- 保护装置考核记录：熔断器/热熔断/PTC 的选型计算与浇封态动作验证；
- "回避决策"记录：哪些风险通过方案选择回避了（如不用电池、触点移出）——记录本身就是设计证据。
本篇小结
- 触点浇封要留受控间隙，电弧在腔内熄；功率大的触点别硬浇，换方案；
- 电池三重风险（产气、能量、老化），标准限制容量 + 强制保护，能回避就回避；
- 大功率靠保护装置与热流路径，熔断器要在浇封态考核；
- 浇封设计的聪明处不在"硬扛刺头"，而在方案层面绕开刺头。
下期预告：第 7 篇（收官）《设计落地：试验与认证闭环》——浇封件的型式试验清单、例行试验闸门、认证资料包，以及整个系列的设计文件总复盘。下一篇见。
参考资料 1. GB/T 3836.9-2021 第 6 章 2. GB/T 3836.1-2021（通用试验与电池相关引用）
免责声明：本文为科普介绍，触点间隙、电池限值与保护装置判据以标准第 6 章原文及认证机构审定为准。
