手段一:接合面设计——L 与 i 的查表方法

隔爆设计的核心技术只有一张纸——表 2 和表 3。但"一张纸"恰恰最容易翻错:接合面型式选错行、容积档位套错列、止口结构漏掉 c 和 d 的约束,任何一步错,图纸就报废。本篇把查表路径完整走一遍,配算例,把这张表用"设计输入"的方式重新组织。

系列 隔爆设计思维 · 02/08阅读 约 12 分钟对应标准 GB/T 3836.2-2021 第 5 章,表 2、表 3

一、先认识三个量:V、L、i

查表之前,先把三个设计输入量定义清楚(3836.2 第 3 章):

  • 容积 V(3.2):外壳的内部总体积。外壳和内装部件在使用中不可分开时,指净容积;灯具在未安装光源时测定。V 决定爆炸的"药量"——容积越大,内爆能量越大,对缝隙要求越苛刻;
  • 隔爆接合面宽度 L(3.4):从隔爆外壳内部通过接合面到外部的最短通路。L 决定火焰要"爬"多长的冷壁,越长越容易淬熄;
  • 隔爆接合面间隙 i(3.6):组装完成后接合面相对应表面之间的距离。i 是设计要控住的制造结果——图纸给定的是它的上限(最大间隙)。

一个容易忽略的细节:当平面接合面 L 被紧固螺钉孔分隔时,要用 3.5 条定义的最短通路距离 l 来核查,而不是名义宽度——法兰上打了螺孔,隔爆通路可能被"抄近道"。

标准条款卡片
标准条款卡片 GB/T 3836.2-2021 第 3.4 条:隔爆接合面宽度 L——从隔爆外壳内部通过接合面到隔爆外壳外部的最短通路(螺纹接合面除外)。第 3.5 条:当 L 被组装外壳部件的紧固螺钉孔分隔时,接合面的最短通路为 l。

二、查表四步法

标准第 5 章的表 2、表 3 是一张二维查表矩阵,查表路径固定四步:

第 1 步:定气体组别 → 选表 - I 类(甲烷)、IIA(丙烷)、IIB(乙烯)→ 表 2(三类分列); - IIC(氢气/乙炔)→ 表 3(单独成表,且容积分档与表 2 不同)。

第 2 步:定接合面型式 → 选行 - 平面接合面(法兰对法兰); - 圆筒形接合面(轴与孔); - 止口接合面(IIC 时受 c、d 约束:圆筒部分 c≥6 mm、平面部分 d≥0.5L); - 旋转电机的转轴接合面在表内单列(滑动轴承/滚动轴承行不同)。

第 3 步:定宽度 L → 匹配最小宽度档 - 表中给出的 L 档(如 6 / 9.5 / 12.5 / 25 / 40 mm)是最小值,实际 L 取档值及以上。

第 4 步:定容积 V → 读最大间隙 i - 容积分档查列,交叉点即允许的最大制造间隙。

几个能背下来的锚点值(便于校核图纸的"数量级直觉"):

场景 要求(mm)
I 类、平面、L≥25 i ≤ 0.50
IIA、平面、L≥25 i ≤ 0.40
IIB、平面、L≥25 i ≤ 0.20
IIC、平面、L≥6、V≤100 cm³ i ≤ 0.10
IIC、平面、L≥25、V>500 cm³ i ≤ 0.04

算例:某 II 类隔爆接线箱,气体分组 IIB,外壳净容积 3000 cm³,采用平面法兰接合面。查表 2 IIB 列:V 落在"2000~5750 cm³"档;L 取 25 mm 时,最大间隙 i = 0.20 mm;若结构允许把 L 做到 40 mm,i 仍是 0.20 mm——L 加大对 IIB 平面法兰此时已无"放松间隙"的收益,但多出的宽度对制造偏差和维修后回装是实打实的裕量。

算例(IIC 的严酷性):同样是 3000 cm³ 的外壳,换成 IIC(氢气环境)、平面接合面:查表 3,L≥25 mm 时 i ≤ 0.04 mm——40 μm,约为头发丝直径的一半。这就是为什么 IIC 平面法兰必须磨削加工、表面粗糙度严格控制、且图纸必须标注间隙检验方法。

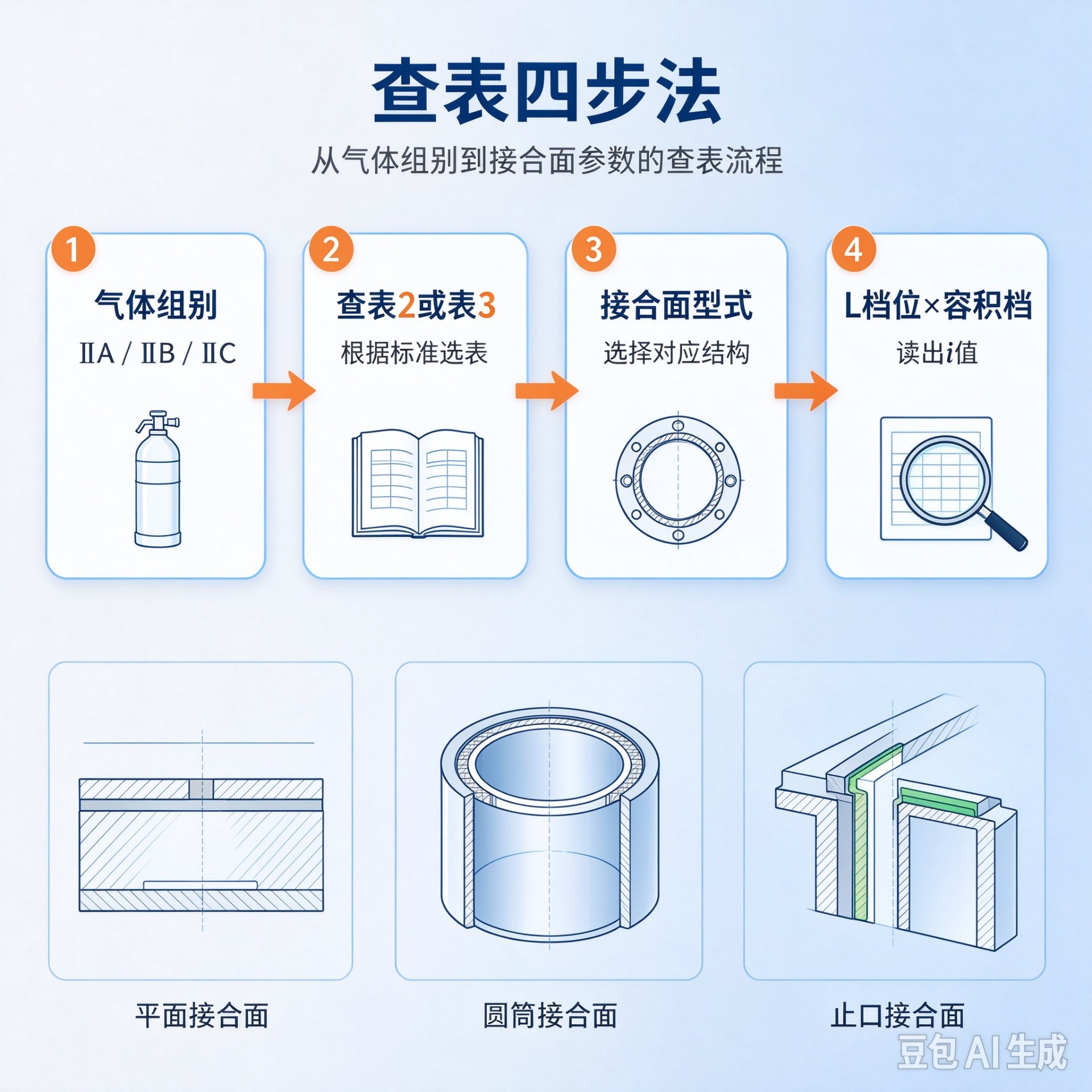

查表四步法流程图
图 2-1|查表四步法流程图

三、五个高频翻车点

  1. 净容积算错:把外壳毛容积当净容积报给认证机构,或灯具带光源算容积——按 3.2 条的注,灯具应未安装光源时测定;壳内不可拆卸部件应扣除;
  2. 螺孔抄近道:法兰宽 25 mm,但紧固孔开在隔爆面中间,把通路切成"两段薄墙",此时应按 3.5 条的 l 校核,并保证螺孔到隔爆面边缘的剩余宽度仍满足 L 档;
  3. 止口结构的 c 与 d:IIC 止口接合面必须同时满足圆筒部分 c≥6 mm、平面部分 d≥0.5L,只按圆筒或只按平面核算都会出错;
  4. 不同型式混用:同一台壳体上平面、圆筒、止口并存,每个接合面都要各自查表、各自标注,不能"按最严的一个统一";
  5. 接合面处理:隔爆面允许涂防锈油(薄层),但不允许刷漆或涂厚层密封胶——那会填补间隙、改变隔爆性能的验证基础(工程实践要求,认证机构按此掌握)。

四、把查表变成设计流程(客户落地视角)

帮客户落实隔爆设计时,接合面设计不是"画完图再查表",而是先定输入、再定参数:

  1. 收集设计输入:危险场所区域(定 EPL)、具体气体(定分组)、壳体内部布置(定净容积)、开盖方式(定接合面型式与快开结构是否需要);
  2. 初选 L 与 i:按本文四步法查出参数,在图纸上把 L 标注为最小值、i 标注为最大值,并注明"隔爆参数,不得修改"字样;
  3. 同步输出工艺要求:平面法兰的平面度、表面粗糙度(工程惯例 Ra≤6.3 μm)、螺纹接合面的扣数与公差等级(第 3 篇详述);
  4. 把接合面清单列入认证文件:每个接合面的型式、L、i、数量、位置——认证机构的技术审查就按这张清单逐项核对。

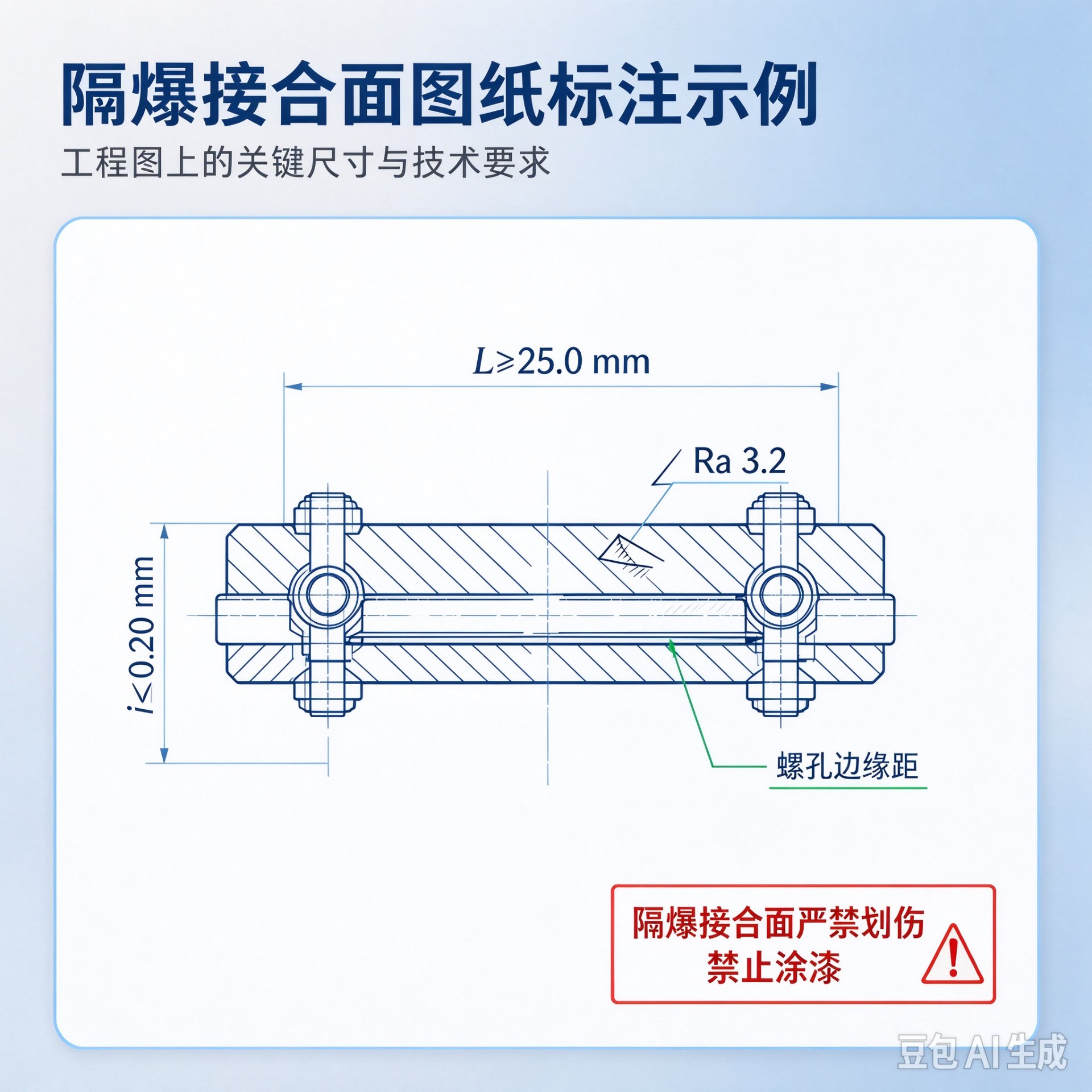

隔爆接合面图纸标注示例
图 2-2|隔爆接合面图纸标注示例

本篇小结

  • 三个输入量:V(净容积)、L(最短通路宽度)、i(最大间隙),L 被螺孔分隔时按 l 核查;
  • 查表四步法:气体组别→接合面型式→L 档→V 档→读 i;IIC 单用表 3;
  • 锚点直觉:I 类 0.5 / IIA 0.4 / IIB 0.2 / IIC 0.1~0.04 mm(L≥25 平面法兰量级);
  • 图纸落地:L 标最小值、i 标最大值,附接合面清单进认证文件。

下期预告:第 3 篇《手段二:螺纹与运动部件通道》——螺纹接合面"≥5 扣、深度 5/8 mm"怎么用?转轴和操纵杆这两条"动的隔爆面"怎么设计?障碍物距离表 11 是给谁定的?下一篇见。


参考资料 1. GB/T 3836.2-2021 第 3 章、第 5 章及表 2、表 3

免责声明:本文为科普介绍,锚点数值为便于记忆的典型值,设计取值必须按标准表 2/表 3 原文逐档查取,并以认证机构审定为准。
