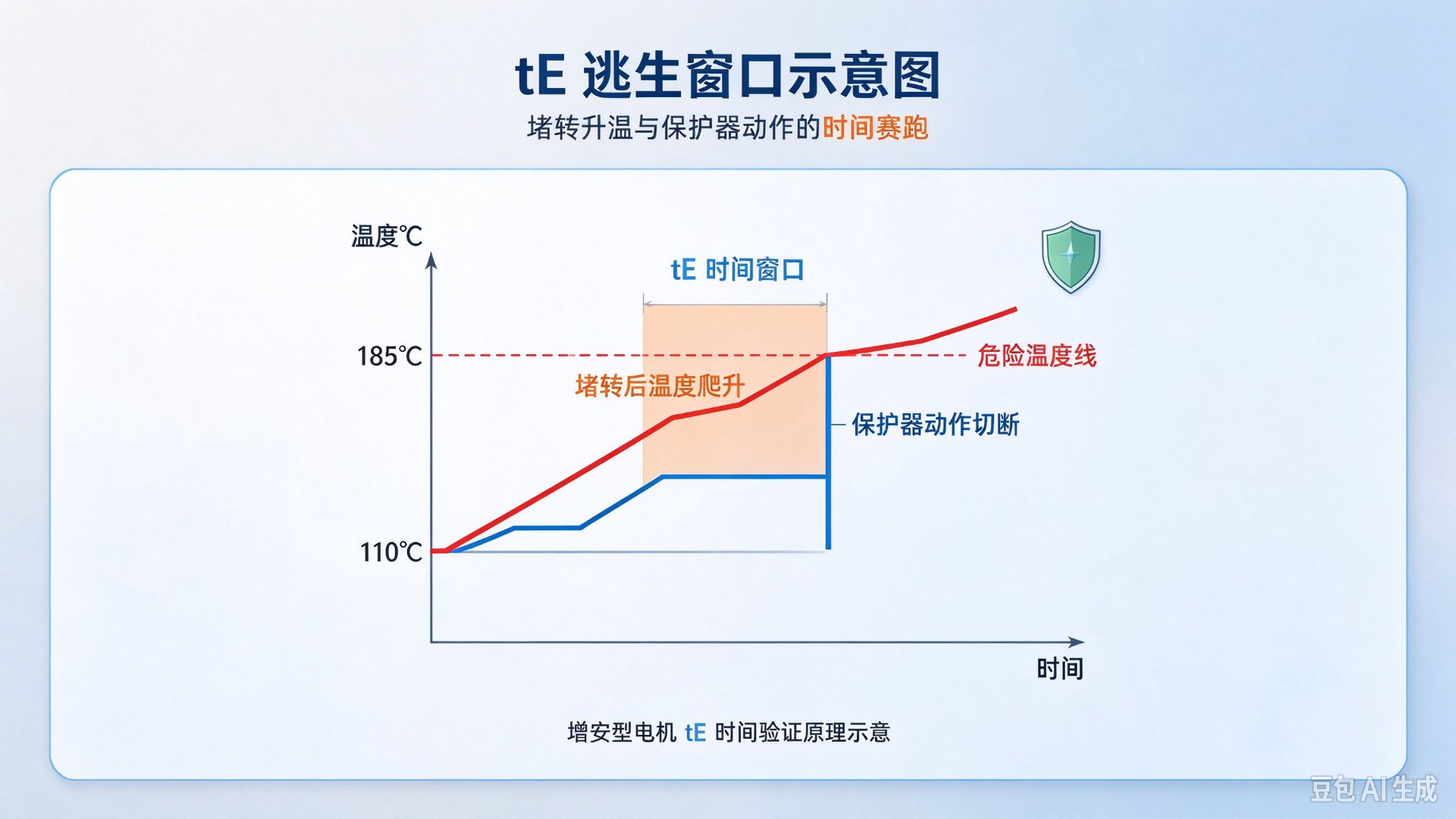

一、tE 时间：给保护装置的"逃生窗口"
tE 时间：电机在额定温升状态下转子堵转，绕组（或鼠笼转子）温度上升到极限温度（表 4 的"tE 终了温度"）所需的时间。
链条是这样的：
- 电机堵转 → 电流锁定在启动电流 IA（数倍于额定电流 IN）；
- 绕组以堵转电流发热，温度从正常运行温度往极限温度爬升；
- 温度到达极限温度（B 级 185 ℃、F 级 210 ℃……见表 4）之前，过流保护装置必须切断电源。
所以设计公式天然成立：保护装置动作时间 < tE，且留裕量。标准通过图 2 的曲线给出最低要求：按启动电流比 IA/IN 查曲线得到最小 tE（启动电流比越小，允许的 tE 越短，因为小启动电流的堵转温升慢）。IA/IN 与 tE 必须一起标志在铭牌上（5.2），供用户选配保护装置。
算例：某 B 级绝缘增安电机，IA/IN = 6，标准图 2 曲线对应的最小 tE 约 5 s 量级；实测 tE = 9 s。选配保护：反时限过流继电器的动作时间曲线在 6 倍电流处必须 < 9 s（建议 ≤ 0.75×tE 留裕量）。如果客户现场的旧保护装置在 6 倍电流下要 12 s 才动作——这台电机不能投运，tE 是选型时交付给用户的系统参数，不只是制造厂内部指标。
二、表 3：温度测定的工况菜单
表面温度与绕组温度在什么工况下测？表 3 按设备类型给出"额外情况"：
- 电机（eb）：按 5.2——须考虑启动（含堵转）工况；
- 灯具：按 5.3（含光源失效工况，第 6 篇讲）；
- 电磁铁：最不利气隙下通电；
- 端子、电阻器：无额外工况；
- 电机（ec）：无（正常运行即可）。
三、表 5：鼠笼转子的"危险因数"自评
中大功率增安电机还有一个隐藏点火源：鼠笼转子导条与铁芯之间的火花（转子槽开口处电磁力引起微弧）。表 5 给出评分制评价方法——按转子结构、极数、功率、冷却通道、斜槽、突出部分、极限温度逐项打分求和：
- 总因数 > 6 → 存在气隙火花点燃风险，须采取措施：非绝缘导条改绝缘、试验验证、限制启动电流或提高装配质量等；
- 总因数 ≤ 6 → 风险可接受。
打分直觉（摘录几项）：非绝缘导条机制鼠笼 +3；开口槽铸铝转子（≥200 kW/极）+2；2 极电机 +2；额定功率 >500 kW/极 +2；极限温度 >200 ℃ +2……中大功率高速电机的分数天然偏高，这是"大增安电机难做"的定量注脚。
四、设计计算链条（帮客户做电机方案时的核对顺序）
- 热设计：额定工况热点温度 → 按表 4 选耐热等级（留裕量）；
- 堵转仿真/实测：堵转电流 IA → 绕组温升速率 → 推算 tE；
- 对照图 2：tE ≥ 按 IA/IN 查得的最小值，否则改设计（增加铁芯长度、降低电流密度、提升绝缘等级）；
- 表 5 自评：危险因数 > 6 时加措施；
- 标志：IA/IN、tE 上铭牌；说明书给出推荐保护曲线；
- 附录 A 测定：型式试验按电阻法测 tE 曲线，出具报告。
五、常见设计误区
- "tE 大就是好"的片面理解：tE 是与保护装置联动的系统参数，铭牌之外没有意义——卖电机不告诉用户怎么选保护，等于白留逃生窗口；
- 把启动工况温度与正常运行温度混算：表 4 的"正常运行行"与"tE 终了行"是两个坐标系，核算时别串行；
- ec 电机不做任何启动考虑：ec 在规定工作制下不把启动视为正常状态，但频繁启动/点动的应用（S3/S4/S5）仍需另行评估，按 5.2 对 ec 的规定执行。
本篇小结
- tE = 堵转后绕组升到极限温度的时间，是留给保护装置的逃生窗口；
- 设计公式：保护动作时间 < tE（留裕量）；最小 tE 由 IA/IN 查图 2 确定；两个数都要上铭牌；
- 表 5 危险因数 >6 的鼠笼转子要加防气隙火花措施——中大功率高速电机的定量难关；
- 计算链条：热设计 → 堵转温升 → tE 核对 → 表 5 自评 → 标志与说明书 → 附录 A 测定。
下期预告：第 6 篇《专用设备：灯具、电池与加热器》——灯泡与保护罩的距离表怎么用？什么样的电池能进增安壳？电阻加热器的"自限温"要求是什么？下一篇见。
参考资料 1. GB/T 3836.3-2021 第 4.8 条、表 3、表 4、表 5、图 2、5.2 条、附录 A 2. GB/T 3836.1-2021 第 5 章（最高表面温度）
免责声明：本文为科普介绍，图 2 曲线取值与表 5 因数以标准原文为准，tE 测定以型式试验报告为准。
