一、灯具（5.3）：一个会自己"制造故障"的光源

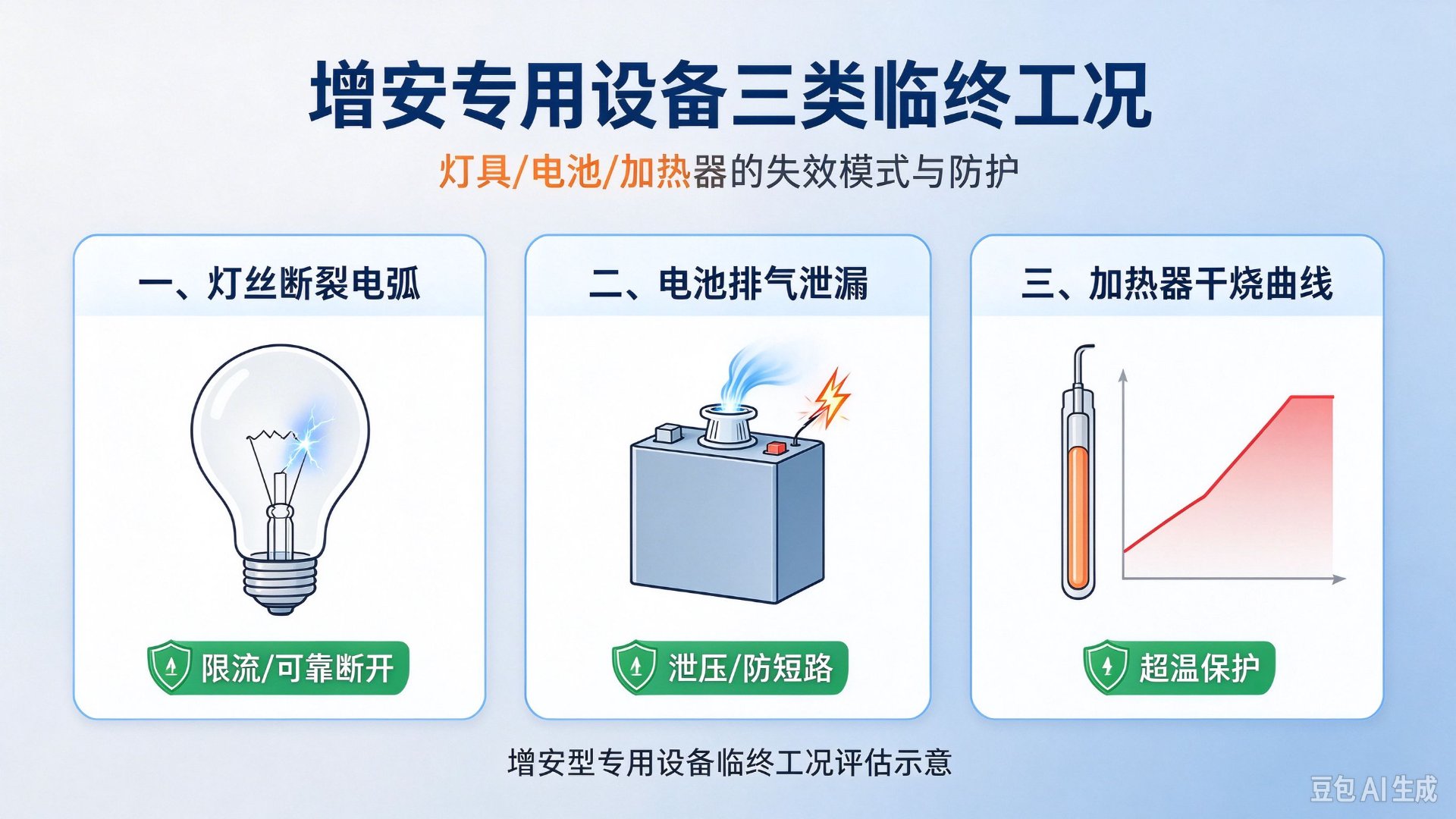

灯具的特殊性在于：光源本身是消耗品，灯泡寿命末期会发生极端工况（灯丝断裂瞬间的电弧、气体放电灯的整流效应）——增安灯具必须把这些"临终行为"考虑进设计。
表 8：灯泡与保护罩之间的最小距离（按灯泡功率）：
| 灯泡功率 P | eb 最小距离 | ec 最小距离 |
|---|---|---|
| P ≤ 10 W | 1 mm | 1 mm |
| 10 < P ≤ 60 W | 3 mm | 3 mm |
| 60 < P ≤ 100 W | 5 mm | 5 mm |
| 100 < P ≤ 200 W | 10 mm | 7.5 mm |
| 200 < P ≤ 500 W | 20 mm | 10 mm |
| P > 500 W | 30 mm | 20 mm |
设计要点：
- 灯泡破碎工况：灯丝断裂瞬间的电弧和飞溅熔融物不能伤及透明罩——距离 + 保护网（必要时）；
- 螺口灯座：按表 10 核算爬电与间隙（U≤10 V：1 mm；≤63 V：2 mm；≤250 V：3 mm），灯座要有最小开启力矩（表 15：E14 ≥0.25 / E27 ≥0.6 / E40 ≥1.2 N·m）防松动；
- 脉冲电压：带触发器的气体放电灯，脉冲峰值 >1.5 kV 时按表 9 增大间距；
- 更换光源的规程：光源必须在断电后更换（警示标志），说明书要写明允许的光源型号与功率——用户换个超功率灯泡，一台合格灯具就"超标"了，这是增安灯具的经典售后事故。
标准条款卡片
标准条款卡片
GB/T 3836.3-2021 表 8：灯泡与保护罩之间的最小距离按灯泡功率与保护等级确定（100~200 W 档：eb 10 mm、ec 7.5 mm；>500 W 档：eb 30 mm）。表 15：eb 灯座最小开启力矩 E14/E27/E40 分别为 0.25/0.6/1.2 N·m。二、电池与电池组（5.6 + 表 12）：按"型式"分层放行
| 电池型式 | 容量 | 危险场所放电 | 危险场所充电 |
|---|---|---|---|
| 密封式 | ≤25 Ah | 允许 | 允许（按条款） |
| 阀控式 | 不限 | 允许 | 受限（仅特定条件，按表 12 注） |
| 排气式 | 不限 | 允许 | 受限（不允许在同一外壳内有其他设备等约束） |
设计要点：
- 充电在危险场所原则上受限——排至非危险场所充电、或采用满足表 12 条件的密封结构，是两条主路线；
- 电解液泄漏防护（3836.1 第 23.8 条同源要求）、单体间连接可靠性按连接件条款管理；
- eb 与 ec 的电池检查与试验分列在 6.6/6.7 条（介电强度、绝缘介电试验）。
三、电阻加热器（5.8）：不许"烧红"的加热器
电阻加热器（伴热带之外）的点燃风险是干烧——离了被加热介质，电阻温度可能失控。5.8 的对策：
- 自限温特性或保护装置：加热元件应具有自限温特性（PTC 类），或配置接地故障/超温保护（附录 D 给出附加电气保护方法）；
- 最坏工况温度评定：包括"离开介质"工况——空气中干烧时表面温度仍须满足温度组别；
- 型式试验：按附录 B 做特定形态电阻加热装置的试验（热态特性、干烧工况）。
客户落地：做加热类产品（油罐加热器、防凝伴热元件）时，先问三个问题——有没有自限温？没有的话保护装置怎么闭环？干烧工况温度测过吗？
四、测量仪表与互感器（5.4，速览）
- 短路承受能力（表 11）：电流互感器与测量仪表载流部件的短时热电流 Ith > 1.1×Isc（预期短路电流）、动稳定电流 Idyn > 1.25×2.5×Isc；
- 互感器二次端开路的高压风险按专用条款管理——二次不开路、短接片可靠。
五、本篇客户落地清单
- 灯具：灯泡功率清单 + 表 8 距离核算 + 灯座力矩 + 允许光源型号写进说明书与铭牌"X"条件；
- 电池：型式 + 容量 + 充放电场景表，充电限制条款进说明书；
- 加热器：自限温/保护方案说明 + 干烧工况温度报告；
- 仪表：短路电流承受能力计算书（对接用户系统参数）。
本篇小结
- 灯具核心是光源的"临终行为"：表 8 距离、表 10/15 灯座、允许光源型号闭环到用户；
- 电池按密封/阀控/排气 + 容量分层放行（表 12），充电原则上离开危险场所；
- 加热器须自限温或保护闭环 + 干烧工况评定（5.8、附录 B/D）；
- 互感器看短路承受（表 11：Ith > 1.1×Isc）。
下期预告：第 7 篇（收官篇）《设计落地：试验与认证闭环》——增安的型式试验和例行试验各考什么？"匝间过电压试验"为什么是每台绕组产品的必答题？附增安版完整设计落地清单。下一篇见。
参考资料 1. GB/T 3836.3-2021 第 5.3、5.4、5.6、5.8 条及表 8、表 10、表 11、表 12、表 15、附录 B/D 2. GB/T 3836.1-2021 第 23 章（电池）
免责声明：本文为科普介绍，表列数值以标准原文为准，电池与加热器的使用条件以证书和说明书为准。
