在石油、化工、矿山、医药等存在易燃易爆物质的行业，防爆设备是保障安全生产的“生命线”。而防爆标志作为设备防爆能力的核心标识，不同国家和地区的标准差异较大，再加上危险区域划分、防爆型式、温度组别等专业概念，很多人容易混淆。
今天就为大家系统梳理——中国、IECEx、ATEX、美国四大体系的防爆标志差异，拆解美国Zone与Division体系的核心区别，详解危险区域划分原则，以及防爆型式、温度组别、设备类别（I/II/III类）的关键知识点，干货满满，建议收藏备用！

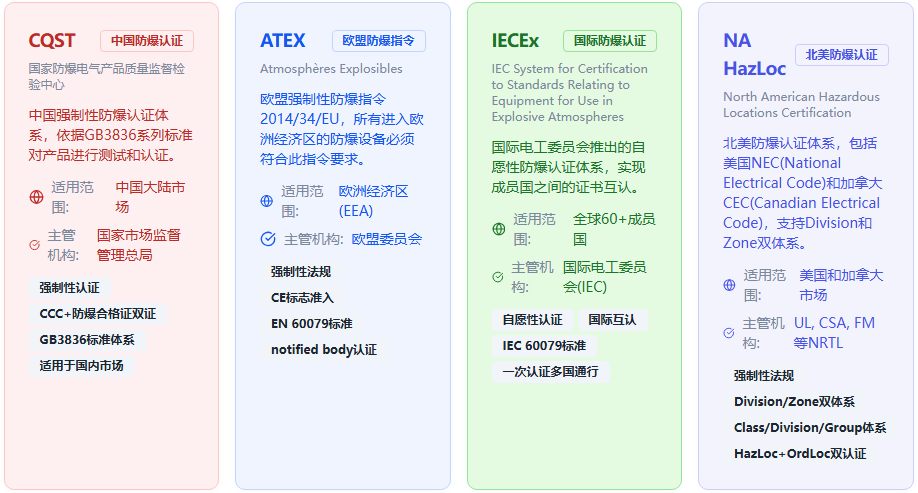

一、四大区域防爆标志对比（中国+IECEx+ATEX+美国）
防爆标志是防爆设备的“身份证”，包含设备类别、防爆型式、温度组别等关键信息，不同体系的标识规则既有共性，也有明显差异，具体对比如下：
体系 | 核心标准 | 防爆标志基本格式 | 核心特点 | 示例 |
中国 (GB) | GB 3836系列 | Ex + 防爆型式 + 设备类别 + 温度组别 + 保护等级（可选） | 等效采用IECEx标准，标识简洁，明确区分I/II/III类设备，适配国内场景 | Ex db IIB T3 Gb |
IECEx (国际) | IEC 60079系列 | Ex + 防爆型式 + 设备类别 + 温度组别 + 保护等级（EPL） | 国际通用标准，是中国、ATEX等体系的参考基础，强调全球互认 | Ex ia IIC T4 Ga |
ATEX (欧盟) | 2014/34/EU | Ex + 防爆型式 + 设备类别 + 温度组别 + EPL + 欧盟指令标识 | 需加CE标识，区分“用于爆炸性气体”和“用于爆炸性粉尘”，严格要求符合性声明 | CExxxx Ex II 3 G Ex de IIB T5 Gc |
美国 (NEC) | NFPA 70（NEC）、UL 913 | 防爆型式 + 危险区域（Division/Zone） + 温度组别（或北美温度等级） | 分Division和Zone两套体系，标识需体现区域类型，温度组别可对应北美特殊等级 | Class I, Div 1, Group A/B/C/D, T3 Class I, Zone 1, AEx eb IIB T3 Gb |
相似处与差异点总结
✅ 相似处
•核心逻辑一致：均通过“防爆型式+温度组别”界定设备防爆能力，杜绝设备产生的火源引燃易燃易爆物质。
•设备类别划分有共性：均区分“气体环境”和“粉尘环境”，中国、IECEx、ATEX的I/II/III类与美国的Class I/II/III类对应。
•温度组别通用：均采用T1~T6温度组别，核心是限制设备表面最高温度，适配不同易燃易爆物质的引燃温度。
❌ 核心差异
•标识格式不同：美国体系需明确标注危险区域（Division/Zone），ATEX需加CE标识，中国和IECEx格式更简洁。
•保护等级（EPL）要求不同：IECEx、ATEX、中国明确标注EPL（Ga/Gb/Gc），美国体系无明确EPL标识，通过区域和防爆型式间接体现。
•分组细节差异：美国体系将气体分为Group A~D，中国、IECEx、ATEX分为Group I/IIA/IIB/IIC，对应关系需精准匹配（如IIB对应Group B）。
二、美国Zone与Division体系：防爆标志核心差异
美国是唯一同时采用Zone（区域）和Division（分区）两套危险区域划分体系的国家，两套体系的防爆标志格式、适用场景差异显著，具体对比如下：
体系类型 | 防爆标志格式 | 核心界定逻辑 | 适用场景 | 关键差异点 |
Division (分区)体系 | Class I/II/III, Division 1/2, Groups A/B/C/D/E/F/G, T Code | 按“易燃易爆物质出现的频率和持续时间”划分，分为Div 1和Div 2 | 传统工业场景（如老油田、老化工厂），北美本土应用广泛 | 不区分“持续存在”和“偶然存在”，仅简单划分两类区域，标志无“Zone”标识 |
Zone (区域)体系 | Class I/II/III, Zone 0/1/2/20/21/22, AEx/Ex + 型式 + 组别 + T Code | 等效采用IEC标准，按“易燃易爆物质存在的持续时间”细分，分为Zone 0/1/2（气体）、Zone 20/21/22（粉尘） | 新建项目、国际合作项目，与全球IECEx、ATEX体系兼容 | 区域划分更精细，标志需明确标注“Zone”，可与国际标准无缝对接 |
注意：美国Division体系与Zone体系不可混用，同一项目需统一采用一套体系；目前全球趋势是逐步淘汰Division体系，推广Zone体系（与国际标准同步）。 |
三、危险区域划分：Div 1/2、Zone 0/1/2、Zone 20/21/22
危险区域划分的核心是“判断易燃易爆物质出现的频率、持续时间”，不同区域的防爆要求不同，是选择防爆设备的关键依据，具体划分原则及代表性危险气体如下：
1. Division体系（仅美国使用）
区域等级 | 划分原则 | 代表性危险气体 | 防爆要求 |
Div 1 (1区) | 正常运行时，易燃易爆气体/蒸气可能偶然出现（或频繁出现），形成爆炸性混合物 | 甲烷（煤矿）、丙烷、乙烯、氢气（Group B） | 需采用“高防爆等级”设备（如Ex d、Ex ia），设备需能承受长期潜在爆炸风险 |
Div 2 (2区) | 正常运行时，易燃易爆气体/蒸气不会出现；仅在异常工况（如泄漏）时短暂出现 | 汽油蒸气、甲苯、乙醇、丙酮（Group D） | 可采用“中等防爆等级”设备（如Ex e、Ex n），重点防止异常工况下的引燃风险 |
2. Zone体系（全球通用，气体环境）
区域等级 | 划分原则 | 代表性危险气体 | 对应Division体系 |
Zone 0 （0区） | 易燃易爆气体/蒸气持续存在（或长时间存在），形成爆炸性混合物 | 氢气（IIC组）、乙炔、二硫化碳（高危险性气体） | 无直接对应，风险高于Div 1 |
Zone 1 （1区） | 正常运行时，易燃易爆气体/蒸气可能偶然出现，形成爆炸性混合物 | 丙烷（IIB组）、甲烷、乙烯 | 对应Div 1，风险一致 |
Zone 2 （2区） | 正常运行时不会出现，仅在异常工况下短暂出现，且出现后能快速扩散 | 汽油蒸气、甲苯（IIA组）、乙醇 | 对应Div 2，风险一致 |
3. Zone体系（粉尘环境）
粉尘环境的区域划分核心是“粉尘云出现的频率和持续时间”，主要分为Zone 20、21、22，与气体环境的Zone 0、1、2逻辑对应：
•Zone 20：粉尘云持续存在（或长时间存在），如粉尘储罐内部、粉尘输送管道内部。
•Zone 21：正常运行时，粉尘云可能偶然出现（如粉尘投料、搅拌过程），如粉尘车间的投料口附近。
•Zone 22：正常运行时无粉尘云，仅在异常工况（如粉尘泄漏、设备故障）时短暂出现，如粉尘车间的角落、设备周边。
代表性危险粉尘：面粉、铝粉、煤粉、木粉、塑料粉等（需根据粉尘点燃特性选择防爆设备）。
四、各类防爆型式的核心原理
防爆型式是防爆设备的“核心防护手段”，不同型式的原理不同，适配的危险区域也不同，常见防爆型式及原理如下（重点整理工业常用类型）：
防爆型式代码 | 防爆型式名称 | 核心原理 | 适配区域 |
d | 隔爆型 | 将设备内部可能产生火源的部件，置于“隔爆外壳”内，外壳能承受内部爆炸压力，且阻止爆炸火焰传导至外部易燃易爆环境 | Zone 1/2、Div 1/2（气体环境），应用最广泛 |
ia/ib | 本质安全型 | 通过限制设备电路的电压、电流，使电路在正常运行和故障状态下，产生的能量不足以引燃易燃易爆物质（ia等级更高，可用于Zone 0） | ia：Zone 0/1/2；ib：Zone 1/2（适用于仪表、传感器等弱电设备） |
e | 增安型 | 通过优化设备结构（如加强绝缘、增大散热面积），降低设备运行时的表面温度，杜绝产生火源，无隔爆外壳 | Zone 2、Div 2（仅适用于无频繁故障的设备，如电机、灯具） |
n | 无火花型 | 设备正常运行时不会产生火花、电弧，且表面温度不超过规定值，结构简单，成本较低 | Zone 2、Div 2（适用于普通场景，不适用于高风险区域） |
p | 正压型 | 向设备外壳内通入惰性气体（如氮气），维持外壳内正压，阻止外部易燃易爆气体进入，从而杜绝引燃风险 | Zone 1/2、Div 1/2（适用于大型设备，如配电柜、电机） |
t | 粉尘防爆型 | 通过限制设备表面温度，防止粉尘堆积，杜绝粉尘被引燃（分为粉尘隔爆型、粉尘增安型等） | Zone 20/21/22（粉尘环境） |
五、温度组别：T1~T6及与北美温度等级的对应关系
温度组别是限制防爆设备表面最高温度的核心指标，目的是确保设备表面温度低于易燃易爆物质的最低引燃温度，避免引燃风险。全球通用T1~T6温度组别，同时北美有专属温度等级，对应关系如下：
国际温度组别 | 设备表面最高温度（℃） | 北美温度等级（Class） | 适配的易燃易爆物质特点 |
T1 | 450 | Class T1 | 引燃温度高，危险性较低（如甲烷、煤尘） |
T2 | 300 | Class T2 | 引燃温度中等（如乙烷、丙烷） |
T3 | 200 | Class T3 | 引燃温度较低（如汽油、甲苯） |
T4 | 135 | Class T4 | 引燃温度较低（如乙醛、二甲苯） |
T5 | 100 | Class T5 | 引燃温度低（如二硫化碳、乙醚） |
T6 | 85 | Class T6 | 引燃温度最低，危险性最高（如氢气、乙炔） |
关键提醒：温度组别数字越大，设备表面最高温度越低，防爆等级越高；选择设备时，需确保设备温度组别对应的最高温度，低于所在区域易燃易爆物质的最低引燃温度。 |
六、设备类别（I/II/III类）及EPL保护等级
防爆设备按“适用的危险环境类型”分为I、II、III三类，每类设备对应不同的保护等级（EPL），EPL是衡量设备防爆能力的核心指标，具体如下：
1. 设备类别划分（中国、IECEx、ATEX通用）
设备类别 | 适用危险环境 | 代表性场景 |
I类 | 煤矿井下（甲烷环境） | 煤矿掘进、采煤工作面，煤矿通风设备 |
II类 | 除煤矿外的爆炸性气体环境 | 石油化工、医药、加油站、天然气站 |
III类 | 爆炸性粉尘环境 | 面粉厂、铝粉厂、煤粉厂、塑料加工厂 |
2. EPL保护等级（IECEx、ATEX、中国通用）
EPL（Equipment Protection Level，设备保护等级）用于界定设备在不同危险区域的适用能力，等级从高到低分为Ga、Gb、Gc（气体环境）和Da、Db、Dc（粉尘环境），具体对应关系如下：
•Ga（气体）/ Da（粉尘）：最高保护等级，适用于Zone 0（气体）、Zone 20（粉尘），可承受长期爆炸风险。
•Gb（气体）/ Db（粉尘）：中等保护等级，适用于Zone 1（气体）、Zone 21（粉尘），可承受偶然爆炸风险。
•Gc（气体）/ Dc（粉尘）：最低保护等级，适用于Zone 2（气体）、Zone 22（粉尘），仅承受异常工况下的短暂爆炸风险。
总结
防爆相关知识的核心逻辑的是：先划分危险区域→确定设备类别→选择防爆型式→匹配温度组别，四大体系（中国、IECEx、ATEX、美国）的核心差异在于标识格式和区域划分体系，但其防爆原理、温度组别、设备类别逻辑一致。
实际应用中，需根据项目所在区域（如国内用GB标准、欧盟用ATEX、美国用NEC标准），选择符合对应体系的防爆设备，避免因标识不符、等级不足导致安全隐患。
