2022 年 5 月 1 日实施 | 第三次修订版关键变化与技术要点

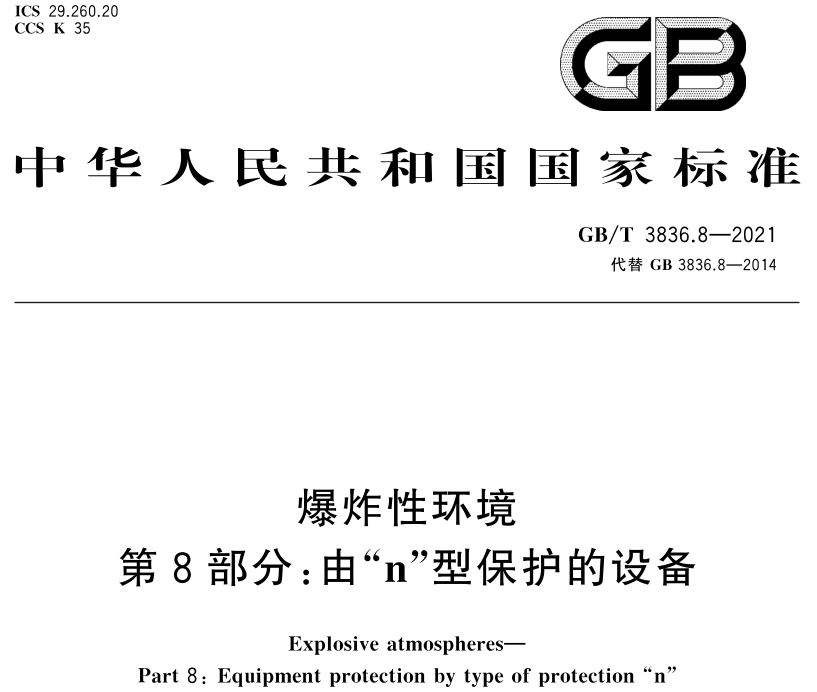

GB/T 3836.8-2021《爆炸性环境 第 8 部分：由 “n” 型保护的设备》是我国爆炸性环境用电气设备标准体系的重要组成部分，于 2021 年 10 月 11 日发布，2022 年 5 月 1 日正式实施，全面代替 GB 3836.8-2014 版本。本次修订采用重新起草法修改采用 IEC 60079-15:2017 国际标准，对 n 型防爆技术要求进行了重大调整和优化，是工业防爆领域设计、制造、检验和使用单位必须遵守的核心规范。
一、标准概况与核心修订变化
1.1 标准定位
本标准是 GB/T 3836《爆炸性环境》系列标准的第 8 部分，作为专用防爆型式标准，是对 GB/T 3836.1《爆炸性环境 第 1 部分：设备 通用要求》的补充和修改，当两者要求冲突时，本标准优先适用。
1.2 历次版本
•1987 年首次发布为 GB 3836.8-1987
•2003 年第一次修订
•2014 年第二次修订
•2021 年第三次修订（本次）
1.3 核心技术变化（与 2014 版对比）

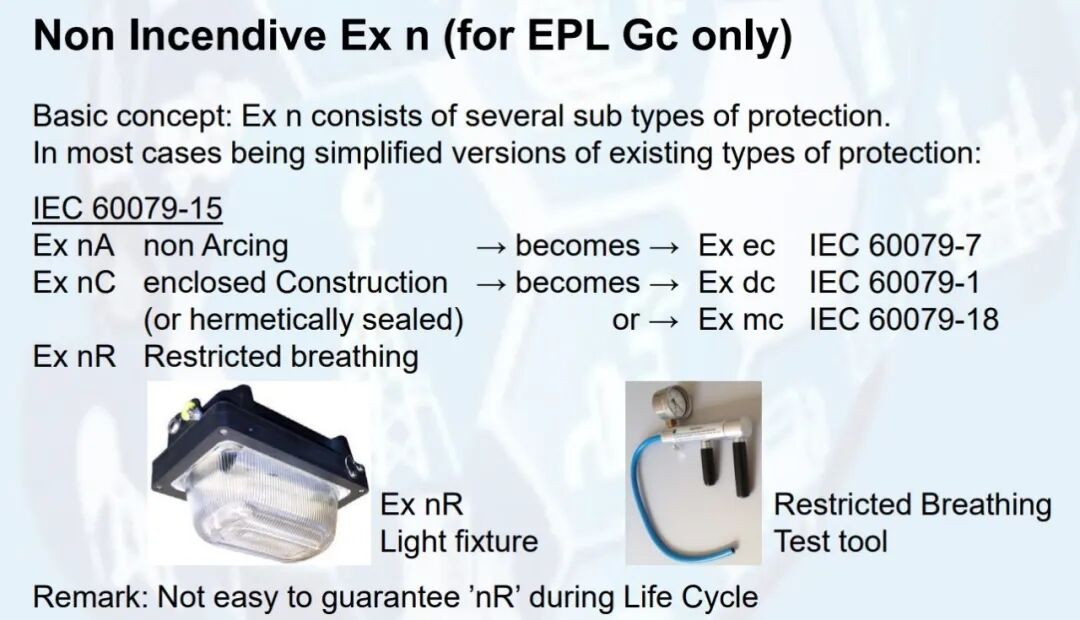

本次修订对标准结构和内容进行了大幅精简和重构，最重大的变化是防爆型式的调整：
•✅ 删除了 "nA" 无火花装置，相关要求转至 GB/T 3836.3"ec" 增安型
•✅ 删除了 "nC" 封闭式断路装置，相关要求转至 GB/T 3836.2"dc" 隔爆型
•✅ 重新定义了 "nC" 气密装置
•✅ 新增 "普通火花装置" 定义
•✅ 大幅删除了各类设备的专项补充要求（电机、熔断器、灯具等）
•✅ 增加了非点燃元件的限压限流要求
•✅ 完善了限制呼吸外壳的结构和试验要求
•✅ 新增说明书专章，明确了使用维护要求
二、适用范围与防爆型式界定
2.1 适用范围
•适用于Ⅱ 类爆炸性气体环境用由 "n" 型保护的电气设备
•额定输入电压不超过15kV交流有效值或直流（设备内部工作电压可超过 15kV，如 HID 灯具启动器）
•不适用于Ⅰ 类（煤矿瓦斯）和 Ⅲ 类（可燃性粉尘）环境
2.2 现行 n 型防爆型式分类
本标准仅保留了 4 种防爆型式，相比 2014 版大幅简化：
防爆型式 | 代号 | 核心原理 | 适用场景 |
非点燃元件 | nC | 触头设计能熄灭电弧 / 火花，无法点燃规定爆炸性气体 | 特殊结构的开关触点 |
气密装置 | nC | 金属与金属 / 玻璃熔合密封，完全阻止外部大气进入 | 高可靠性密封元件 |
密封装置 | nC | 正常运行时不能打开，有效密封阻止外部大气进入 | 小型密封电气元件 |
限制呼吸外壳 | nR | 设计限制气体、蒸气和薄雾进入外壳内部 | 灯具、控制器、接线盒等 |
重要提示：所有 n 型防爆设备的设备保护级别（EPL）均为Gc 级，适用于 2 区爆炸性气体环境。 |
三、通用要求与潜在点燃源控制
3.1 设备分类与温度组别
•仅适用于Ⅱ 类设备，分为 ⅡA、ⅡB、ⅡC 三个气体组别
•温度组别应符合 GB/T 3836.1 的规定（T1-T6）
•最高表面温度测定需考虑设备外表面和爆炸性气体可能进入的非点燃元件内部表面
3.2 潜在点燃源控制原则
设备在正常运行和常规预期条件下应：
1.不能产生操作电弧或火花，除非采用本标准规定的 4 种保护方法之一
2.不能产生超过温度组别对应的最高表面温度，除非采取相应保护措施
3.3 电气强度要求
如果设备电路不直接连接到机架，绝缘或间距应能承受以下试验电压（历时至少 1min）：
•供电电压峰值≤90V：500V 有效值
•其他情况：取2U+1000V和1500V中的较大值（U 为额定供电电压或内部最高电压）
四、四大核心防爆型式技术要求
4.1 非点燃元件（nC）
这是本次修订重点完善的防爆型式：
•电气参数限制：最大额定值不超过254V和16A交流有效值或直流
•核心原理：通过触头的机械设计熄灭初始火焰，防止点燃外部爆炸性环境
•使用限制：只能用于与试验时电路电气特性相同或更安全的电路中
•标志要求：必须标注所有与爆炸安全有关的电气参数（电压、电流、电感、电容等）
4.2 气密装置（nC）
•结构要求：由金属与金属或玻璃熔合而成
•试验要求：无需进行密封试验
•性能要求：能承受正常操作和组装作业而不损坏密封
4.3 密封装置（nC）
•内部容积限制：≤100cm³
•材料要求：密封材料连续运行温度（COT）上限比最高工作温度至少高 10K
•结构要求：正常运行时不能开启
•密封要求：衬垫和密封在预期寿命期间保持密封性能
4.4 限制呼吸外壳（nR）
这是应用最广泛的 n 型防爆型式，也是本标准内容最多的部分：
4.4.1 温度限值要求
•装有普通火花装置的设备：正常运行时外壳外部温度不高于环境温度20K
•不含普通火花装置的设备：外壳外部温度不超过标注的温度组别
4.4.2 关键结构要求
1.电池要求：只能使用符合 GB/T 3836.3"ec" 保护等级的密封电池
2.电缆引入装置：应符合 GB/T 3836.1 要求，非一体型需进行补充试验
3.衬垫和密封件：制造商应规定更换频率，材料 COT 上限比最高工作温度至少高 10K
4.测试接口：
￮包含普通火花装置的设备通常应提供测试接口
￮符合特定条件的灯具和其他设备可免除测试接口，但需加贴 "X" 标志并规定特殊使用条件
4.4.3 内风扇要求
如果安装内风扇，吸气通风不应引起压力降低，限制呼吸试验需在风扇运行和静止两种状态下进行。
五、型式试验与例行试验要求
5.1 型式试验
5.1.1 非点燃元件试验
•预处理：额定负载下每分钟 6 次速率操作 6000 次
•试验条件：用对应气体组别的最易点燃混合物充满
•合格判据：不少于 50 次操作，每次间隔≥10s，爆炸性混合物不被点燃
5.1.2 密封装置试验
•预处理：高温 168h + 低温 24h
•泄漏试验：可采用热水浸泡法、减压法或其他等效方法
•合格判据：无气泡冒出或泄漏率≤10⁻⁵mL/s
5.1.3 限制呼吸外壳试验
根据外壳是否因压力变化容积改变，采用不同试验方法：
•容积不变设备：测定内部压力从 - 0.3kPa 降至一半所需时间
￮有测试接口：≥90s（需做例行试验）或≥360s（仅做型式试验）
￮无测试接口：≥180s
•容积可变设备：维持 0.4kPa 过压所需送风率 / 外壳净容积≤0.125
5.2 例行检查和试验
1.介电强度试验：相关工业标准无要求时按 6.2 进行，或用 1.2 倍试验电压保持至少 100ms
2.限制呼吸试验：装有普通火花装置的设备必须进行
3.温度试验：可采用实际测量或温升计算（总耗散功率≤型式试验最大值的 80%，单个元件≤10%）
六、标志、文件与说明书规范
6.1 标志要求
标志应包含 GB/T 3836.1 规定的所有必要元素，以及本标准的特殊要求：
•防爆标志示例：Ex nR ⅡC T3 Gc
•非点燃元件需标注所有安全相关电气参数
•无测试接口的设备需加贴 "X" 标志
•警告标志："存在爆炸性环境时禁止打开、维护或维修"
GB/T 3836.8-2021 标志示例
6.2 文件要求
除 GB/T 3836.1 要求外，还应包括：
•限制呼吸外壳衬垫更换频率
•灯具更换光源时需更换衬垫的信息
•限制呼吸外壳例行泄漏试验方法
6.3 说明书要求
新增专章明确说明书必须包含的内容：
•电缆引入装置和导管密封装置的选型安装说明
•衬垫更换频率和更换要求
•非点燃元件的安全电气参数
•安装后初始检查的测试程序
七、总结
GB/T 3836.8-2021 的实施标志着我国 n 型防爆技术与国际标准的全面接轨，通过精简防爆型式、完善核心要求、强化使用维护规范，提高了 n 型防爆设备的安全性和可靠性。对于设计制造单位，应重点关注非点燃元件的参数限制和限制呼吸外壳的密封性能；对于使用单位，应特别注意衬垫的定期更换和无测试接口设备的特殊使用条件，确保设备在 2 区爆炸性气体环境中的安全运行。
