隔爆外壳设计——隔爆腔体设置与腔体互联设计指南
隔爆外壳的腔体设计是决定设备防爆性能和使用便利性的核心环节。一个合理的腔体布局，既能保证内部爆炸压力不超过壳体承受极限，又能方便接线维护。本文依据 GB/T 3836.2-2021 标准，从腔体大小与分割依据、直接/间接引入方式、腔体互联与压力重叠、隔爆端子选型，到计算案例和试验评估，系统梳理隔爆腔体的设计要点。
一、隔爆腔体的设置原则
1.1 腔体大小与容积分级
隔爆外壳的容积 V（内部总容积，扣除不可拆分的内装部件后为净容积）是决定隔爆接合面参数、壁厚和试验压力的基础变量。标准按容积将外壳分为多个档位，直接影响接合面宽度和间隙的选取。
| 容积区间 | 典型应用 | 设计关注点 |
|---|---|---|
| V≤100 cm3 | 小型传感器、接线端子盒 | 接合面最小宽度可低至 6mm |
| 100< V ≤500 cm3 | 小型控制盒、指示灯盒 | 宽度 9.5mm 起，间隙逐步收严 |
| 500< V ≤2000 cm3 | 常规接线箱、小型控制箱 | 最常用区间，宽度 12.5mm 起 |
| 2000< V ≤5750 cm3 | 中型配电箱、变频器箱 | IIA/IIB 间隙收严至 0.15~0.20mm |
| V > 5750 cm³ | 大型控制柜、配电柜 | 接合面宽度需 ≥ 25mm，间隙最严 |
关键提示： 容积越大，内部爆炸产生的能量越大，对接合面隔爆能力和壳体强度的要求越高。设计时应在满足功能的前提下尽量控制单腔容积，必要时通过隔板分割为多个小腔。
1.2 腔体分割的依据
GB/T 3836.2-2021 第 12.2 条明确规定：当几个隔爆外壳组装在一起时，标准要求分别适用于每个外壳，并且特别适用于把它们分开的隔板和穿过隔板的所有绝缘套管和操纵杆。
腔体分割通常基于以下依据：
- 功能分区：将产生火花/电弧的元件（断路器、接触器、继电器）与仅做接线的端子分隔开，前者置于主腔，后者置于接线腔；
- 危险程度分区：正常运行可能产生点燃源的部件与不产生点燃源的部件分腔；
- 容积控制：单腔容积过大时，通过隔板分割以降低单腔爆炸压力、减薄壁厚；
- 维护便利性：将需要频繁接线的部分独立成腔，开盖维护时不影响主腔防爆性能；

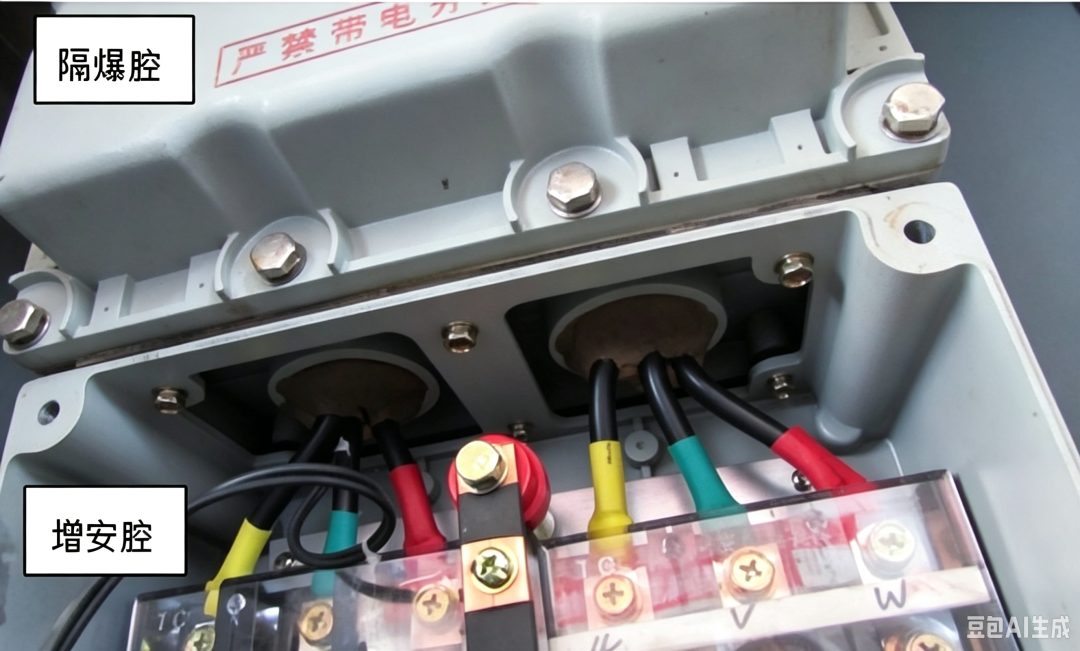

- 防爆型式复合：主腔采用隔爆型 “d”，接线腔可采用增安型 “e”，形成 “de” 复合防爆结构。

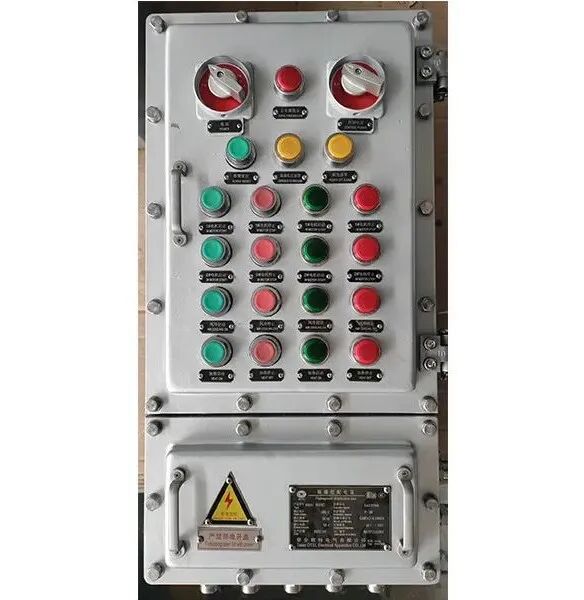

上图为典型的上下双腔体隔爆配电箱，上部为主腔（装断路器、接触器等元件），下部为接线腔（进出线端子），两腔之间通过隔板和隔爆端子实现电气连接。
1.3 三种常见腔体类型

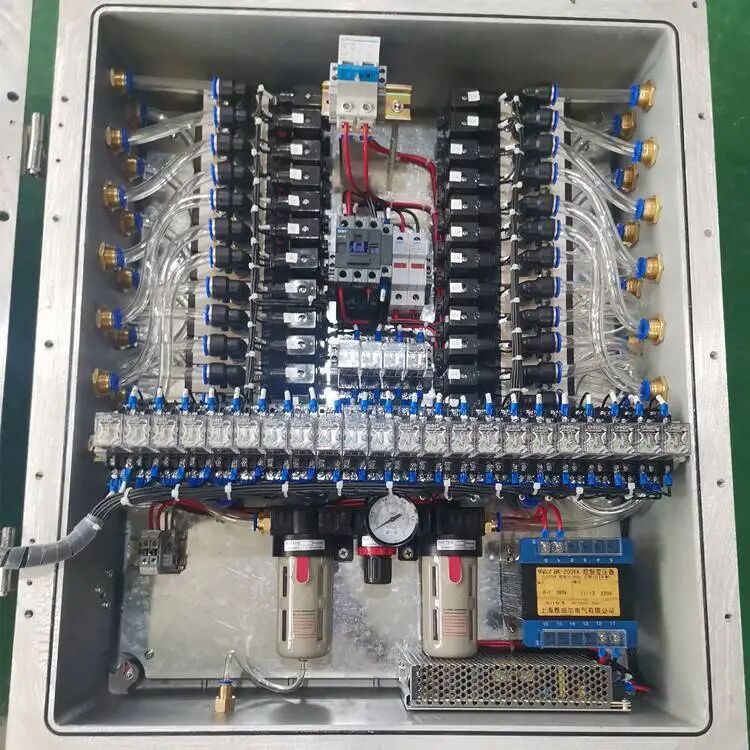

（1）电气腔（主腔）
- 功能：安装正常运行可能产生火花、电弧或危险温度的电气元件，如断路器、接触器、继电器、变压器、PLC 等;
- 防爆要求：必须为隔爆型 “d”，能承受内部爆炸压力并阻止传爆;
- 设计要点：元件布置应留有足够的电气间隙和爬电距离，发热元件需考虑温度组别。

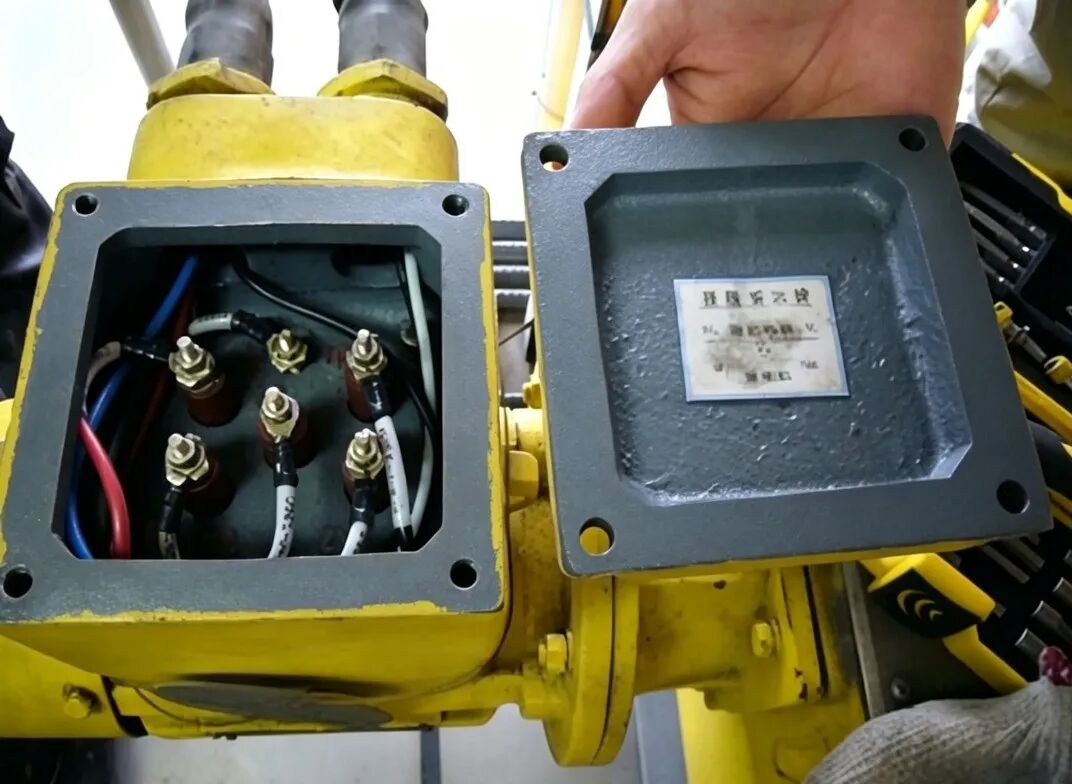

（2）接线腔
- 功能：仅用于电缆/导线的引入、引出和连接，内部只有接线端子，不装开关电器；
- 防爆要求：可为隔爆型 “d” 或增安型 “e”（复合防爆 “de” 结构）;
- 设计要点：接线腔容积按电缆数量和端子尺寸确定，需留有接线操作空间；与主腔之间通过隔爆端子或绝缘套管连接。
（3）电池腔
- 功能：安装蓄电池或电池组，为设备提供备用电源;
- 特殊要求：GB/T 3836.2-2021 附录 E 规定，包含电池的隔爆外壳应设置专用标志; 电池故障可能释放可燃气体（如氢气），需考虑内部释放源的影响;矿用电池隔爆腔要求承压1.5MPa，详见《电池与电池组通用要求》。
- 设计要点：电池腔应与电气腔隔离，必要时设置呼吸/排液装置；电池及关联电路与其他电源之间应用接地金属屏障隔离。
1.4 腔体设置合理性评估
设计完成后，应从以下维度评估腔体设置的合理性：
| 评估维度 | 合格标准 | 常见问题 |
|---|---|---|
| 单腔容积 | 与接合面参数匹配，不超档位上限 | 容积算小了，实际总容积超标 |
| 隔板强度 | 能承受两侧爆炸压差，无永久变形 | 隔板过薄，爆炸时鼓包 |
| 穿腔元件 | 隔爆端子/绝缘套管符合标准 | 用普通端子穿墙，破坏隔爆 |
| 维护空间 | 接线腔能正常操作，不碰带电体 | 腔体过小，接线困难 |
| 温度分布 | 各腔温度不超过温度组别限值 | 主腔发热影响接线腔 |
二、直接引入与间接引入
电缆和导线进入隔爆外壳有两种方式：直接引入和间接引入。选择哪种方式直接影响腔体结构和防爆性能。
2.1 直接引入
定义： 电缆通过引入装置直接接入主外壳内，在主腔内完成接线。
适用条件（I 类矿用设备）：
GB/T 3836.2-2021 附录 I 规定，I 类设备采用直接引入须同时满足两个条件：
- a） 正常运行时不产生火花、电弧或危险温度;
- b）电气设备的额定功率不大于 250W，且电流不大于 5A。
不满足上述条件的 I 类设备，必须采用间接引入方式。
II 类石化设备： 标准未对直接引入的功率做硬性限制，但要求引入装置和外壳整体通过隔爆试验。实际工程中，大功率、大电流设备通常采用间接引入。
2.2 间接引入
定义： 电缆先接入独立的接线盒（接线腔），再通过隔爆端子或插接装置与主腔连接。
优点：
- 接线维护时只需打开接线腔盖，主腔保持封闭，不影响主腔隔爆状态；
- 接线腔可采用增安型 "e"，降低制造成本；
- 主腔与接线腔通过隔板隔离，减小主腔容积，降低爆炸压力。
适用场景：
- 功率 > 250W 或电流 > 5A 的 I 类设备;
- 需要频繁接线维护的设备；
- 多回路、大电流的配电箱、控制柜。
2.3 矿用 I 类 vs 石化 II 类对比
| 对比项 | 矿用 I 类（煤矿井下） | 石化 II 类（工厂气体环境） |
|---|---|---|
| 直接引入限制 | 功率≤250W 且电流≤5A，且无火花 | 无硬性功率限制，但须整体试验 |
| 引入装置螺纹 | 公制螺纹为主，允许非螺纹孔（光孔） | 公制螺纹或 NPT 锥管螺纹 |
| 接线腔防爆型式 | 通常为隔爆型 “d” | 可为隔爆型 “d” 或增安型 “e”（de复合） |
| 导管引入 | 不允许 | 允许（仅 II 类） |
| 典型结构 | 主腔+接线腔双隔爆腔 | 主腔隔爆+接线腔增安（de） |
2.4 引入方式选型决策流程
设备是否为 I 类（矿用）？
├─ 是 → 功率≤250W 且电流≤5A 且正常无火花？
│ ├─ 是 → 可采用直接引入
│ └─ 否 → 必须采用间接引入（接线腔）
└─ 否（II 类）→ 是否需要频繁接线维护？
├─ 是 → 推荐间接引入（de 复合结构）
└─ 否 → 直接引入或间接引入均可，按成本和结构选择
三、腔体互联与压力重叠
3.1 腔体互联的两种形式
隔爆外壳内部的腔体之间存在两种互联关系：
（1）完全隔离（隔板密封）
两腔之间通过实心隔板完全隔离，电气连接通过隔爆端子或绝缘套管实现。两腔气体不互通，各自独立爆炸，不会产生压力重叠。
（2）小孔联通（连通空腔）
两腔之间通过开孔（如电机转子与定子之间的气隙、腔体间的通风孔）连通，气体可以自由流动。这种结构可能产生压力重叠。
3.2 压力重叠的机理与危害
压力重叠（Pressure Piling） 是多腔体隔爆外壳中最危险的物理现象之一。
GB/T 3836.2-2021 第 3.8 条定义：点燃外壳内某一空腔或间隔内的爆炸性气体混合物，而引起与之相通的其他空腔或间隔内的被预压的爆炸性气体混合物点燃时呈现的状态。
发生过程：
A腔（大腔）点火爆炸 → 爆炸压力波通过联通孔进入B腔（小腔）
→ B腔内未燃混合气体被压缩，压力升高（预压）
→ A腔火焰传播至B腔，点燃已被预压的混合气体
→ B腔爆炸压力 = 预压压力 × 爆炸增压比，远高于单腔爆炸压力
危害： 压力重叠可使非点火侧腔体的爆炸压力达到点火侧的 3～5 倍，远超设计预期，导致壳体破裂、接合面间隙永久性增大、隔爆性能失效。
典型案例： 隔爆型电机内部，转子将定子内腔分隔为两个空腔，通过转子气隙联通。非点火侧的爆炸压力可达点火侧的 5 倍，是电机端盖和机座强度设计必须考虑的因素。
3.3 压力叠加的估算分析
对于两个联通腔体 A（容积 V_A）和 B（容积 V_B），通过小孔联通，在 A 腔点火时：
第一步：A 腔爆炸，压力波压缩 B 腔气体
假设 A 腔爆炸压力为 P_A，B 腔被预压后的压力 P_B1 可由理想气体状态方程估算：
其中 P₀ 为初始压力（大气压）。
第二步：B 腔被预压气体点燃，产生二次爆炸
B 腔最终爆炸压力：
其中 P_max 为该气体混合物的最大爆炸压力（甲烷约 0.7~0.8MPa，氢气约 1.5MPa）。
计算示例：
设 A 腔 V_A = 10L，B 腔 V_B = 2L，初始压力 P₀ = 0.1MPa，甲烷最大爆炸压力 P_max = 0.75MPa。
单腔爆炸压力仅约 0.75MPa，而压力重叠后 B 腔压力高达 4.5MPa，是单腔的 6 倍！这就是为什么联通腔体必须特别关注强度设计。
3.4 防止压力重叠的设计措施
GB/T 3836.2-2021 第 12.3 条要求：应通过结构设计尽可能预防压力重叠现象。如果不可能避免，在外壳设计时应考虑承受更高的应力。
具体措施：
| 措施 | 原理 | 适用场景 |
|---|---|---|
| 增大联通孔面积 | 减小两腔压差，避免B腔被显著预压 | 电机气隙、通风腔 |
| 完全隔离分腔 | 用实心隔板阻断气体通路，从根源消除压力重叠 | 配电箱主腔与接线腔 |
| 避免细长通道 | 细长小孔是压力重叠的充分条件，应避免 | 腔体间连接结构 |
| 提高壳体强度 | 无法避免时，按叠加后压力设计壁厚 | 电机、多腔连体设备 |
| 优化容积比 | 避免大腔+小腔的极端容积比 | 腔体布局设计 |
工程经验： 主腔与接线腔之间应采用实心隔板+隔爆端子的完全隔离方案，不要留通气孔。电机等无法完全隔离的设备，应通过实测参考压力确定试验压力，并按 1.5 倍参考压力做过压试验。
3.5 互联腔体的试验评估方法
对于含互联空腔的隔爆外壳，型式试验须特别关注压力重叠的影响：
- 参考压力测定：在每个空腔内分别布置压力传感器，在最不利的空腔点火，记录所有空腔的压力峰值，取最大值作为参考压力 P_ref;
- 过压试验：以 1.5 × P_ref 为试验压力进行静压（或动压）过压试验，验证壳体强度;
- 不传爆试验：在每个空腔分别点火（至少 5 次），验证外部不被点燃；
- 传感器布置：对于有内部互连空腔的产品，不必在每个空腔启动一次点燃，但应对每种必要配置进行试验；一个空腔内的高压力可降低传播可能性，而低压力可增加传播可能性。
标准特别指出：如果提供有与电动机互相连接的非密封接线空腔，应设置 3 个压力传感器，并考虑增加试验组数。
四、隔爆腔体间的隔爆端子选型指南
隔爆端子（又称穿墙端子、贯通端子、隔爆接线柱）是实现主腔与接线腔之间电气连接、同时保持两腔隔爆性能的关键元件。
4.1 隔爆端子的作用与分类
作用：
- 导体穿过隔板时，在隔板开孔处形成符合标准的隔爆接合面（圆筒形或粘结接合面）；
- 实现两腔之间的电气导通，同时阻止爆炸火焰和压力从一腔传到另一腔；
- 承受两侧爆炸压差，不发生位移或损坏。
按结构分类：
| 类型 | 结构特点 | 典型产品 |
|---|---|---|
| 组合式 | 多芯组合在一个绝缘基座内，法兰安装 | JF 系列、JZ 系列 |
| 螺杆式 | 单芯导电杆+陶瓷/不饱和聚酯绝缘 | JD 系列 |
| 叉式 | 叉形接线端，大电流应用 | 大电流穿墙端子 |
4.2 矿用 I 类隔爆端子选型
矿用隔爆端子执行 JB/T 4002-1992《矿用隔爆型低压电器用接线端子》 标准，常见系列：
| 系列 | 结构 | 额定电压 | 额定电流 | 芯数 | 典型应用 |
|---|---|---|---|---|---|
| JF4 | 组合式 | 220V | 4~10A | 多芯 | 小型控制箱、信号箱 |
| JD9 | 螺杆式 | 220V | 9芯组合 | 9芯 | 磁力启动器、馈电开关 |
| JZ10-220 | 穿墙式 | 220V | 10A | 1～10芯 | 通用隔爆箱 |
| JZ16-220 | 穿墙式 | 220V | 16A | 11～16芯 | 多回路控制箱 |
| JZ30-220 | 穿墙式 | 220V | 30A | 定制 | 大电流设备 |

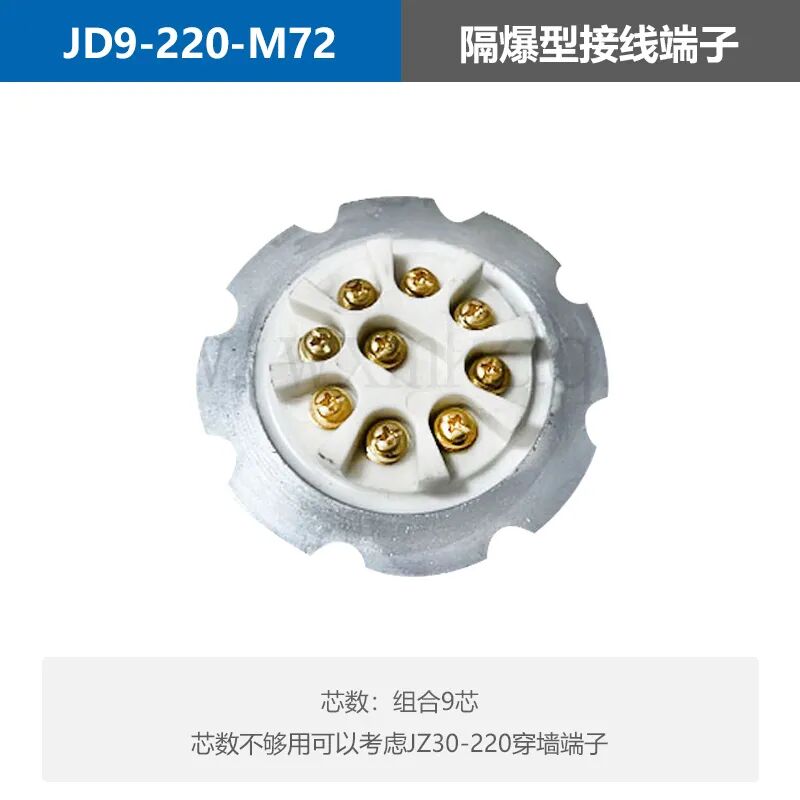

| JD9-220-M72 | 法兰式 | 220V | 组合9芯 | 9芯 | 移动变电站、磁力启动器 |
矿用端子选型要点：
- 绝缘材料采用不饱和聚酯料团压制成型，吸水率低、机械强度高；
- 安装方式以螺纹法兰为主（如 M22×1.5、M36×1.5、M72×1.5），与壳体隔板螺纹孔配合构成圆筒形隔爆接合面;
- 须取得矿用产品安全标志（MA 标志）和防爆合格证;
- 芯数不够时可多选并联或选大芯数型号。
4.3 石化 II 类隔爆端子选型
石化 II 类设备的隔爆端子通常随整机一起取证，选型时关注：
| 选型要素 | II 类要求 |
|---|---|
| 防爆标志 | 须与主机一致（Ex d IIB 或 Ex d IIC） |
| 气体组别 | IIC 环境（氢气、乙炔）须选 IIC 级端子，IIB 不能降级使用 |
| 温度组别 | 端子温升须满足 T1~T6 要求 |
| 安装方式 | 螺纹法兰或压板固定，与隔板构成隔爆接合面 |
| 绝缘材料 | 须满足 GB/T 3836.1 的耐泄痕性和耐热要求 |
| 认证 | 须有防爆合格证，可作为 Ex 元件单独取证 |
II 类端子与矿用端子的区别：
- II 类端子更注重气体组别匹配（IIB/IIC），矿用端子统一按甲烷（I 类）设计;
- II 类允许使用绝缘套管作为 Ex 元件单独评定，静压试验压力 II 类为 3000kPa（I 类为 2000kPa）;
- II 类端子外壳材质可为铸铝、不锈钢，矿用多为黄铜法兰+不饱和聚酯绝缘。
4.4 隔爆端子的安装要求
- 隔板开孔：端子安装孔的螺纹精度、啮合扣数须符合标准（公制螺纹 ≥ 5 扣啮合）；
- 隔板厚度：端子安装处隔板厚度须保证螺纹啮合深度，且不削弱隔板强度；
- 防松措施：I 类设备螺纹隔爆接合面应有防止自行松脱的措施;
- 密封辅助：端子法兰与隔板之间可加金属包覆密封衬垫（不能用普通橡胶垫隔断隔爆面）；
- 电气间隙：端子带电体之间、带电体与壳体之间的电气间隙和爬电距离须符合 GB/T 3836.3 要求。
五、计算案例
【案例】双腔体隔爆控制箱设计
设计条件：
- 设备类别：IIB 类石化用隔爆控制箱
- 结构：主腔 + 接线腔，上下布置，中间实心隔板完全隔离
- 主腔外形：600mm × 400mm × 250mm
- 接线腔外形：600毫米×400毫米×150毫米
- 材质：Q235 钢板焊接，设计压力 p = 1.0MPa
- 安全系数 k = 1.3，材料屈服极限 σ_T = 240MPa
第一步：腔体容积计算
主腔净容积（扣除壁厚和元件占位，按内腔尺寸估算）： 内腔约 580 × 380 × 230 = 50,692 立方厘米 ≈ 50.7 升
接线腔净容积： 内腔约 580 × 380 × 130 = 28,652 立方厘米 ≈ 28.7 升
两腔均 > 5750 cm³，属于大容积区间，接合面宽度须 ≥ 25mm。
第二步：主腔壁厚计算
主腔大面尺寸 600×400，a/b = 600/400 = 1.5，查表 C = 0.2208
加十字加强筋后，大面分割为 300×200 小区块，a/b = 1.5，b = 20cm：
主腔壁厚取 8mm（加筋后），接线腔壁厚取 6mm（容积小、无火花元件）。
第三步：互联腔体压力评估
由于采用实心隔板完全隔离，两腔气体不互通，不会产生压力重叠。隔板须能承受单侧爆炸压差：
隔板按四边固定板计算，尺寸 600×400，压差 1.0MPa：
隔板厚度取 14mm，或加筋后取 8mm。隔爆端子安装处局部加厚至 20mm 以保证螺纹啮合深度。
第四步：隔爆端子选型
主腔与接线腔之间需穿过 6 路动力线（3 相×2 回路）和 8 路控制线。

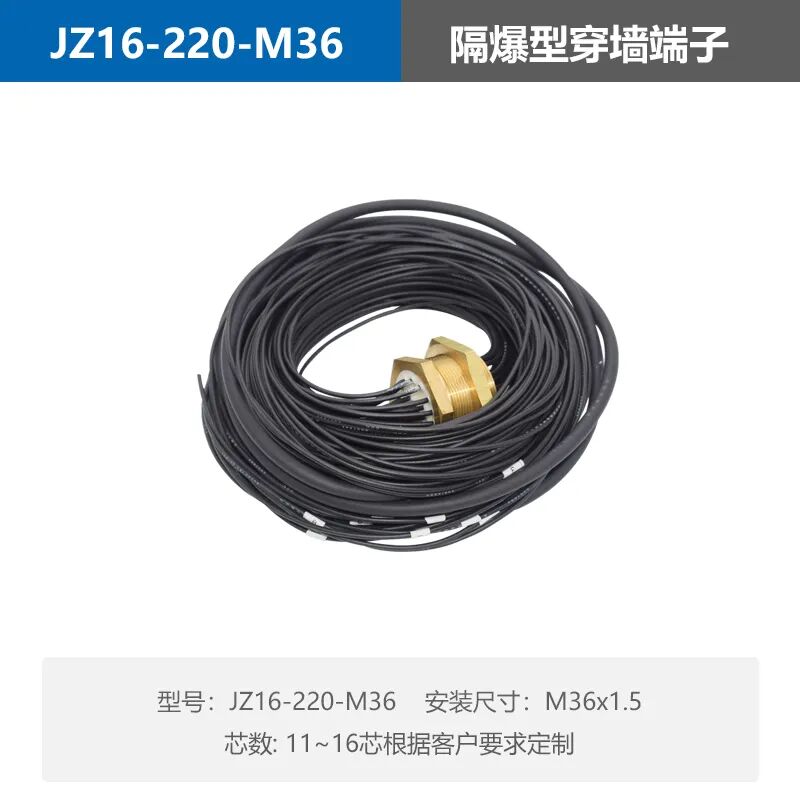

- 动力线：选 JZ16-220-M36 穿墙端子（16 芯，额定 16A），1 只;
- 控制线：选 JZ10-220-M22 穿墙端子（10 芯，额定 10A），1 只;
- 隔板开孔：M36×1.5 和 M22×1.5 螺纹孔各一个，啮合深度 ≥ 8mm。
第五步：试验压力确定
- 主腔参考压力通过动压试验测定，预计约 0.7~0.9MPa;
- 过压试验压力 = 1.5 × P_ref，预计约 1.1~1.4MPa;
- 接线腔无内部点燃源，参考压力较低，但仍须与主腔一起做整体不传爆试验。
六、设计避坑指南
坑1：腔体容积"算小不算大"
问题： 只算主腔容积，忽略接线腔、电池腔及互连空腔，导致按小容积选了较窄的接合面，实际总容积超标。
避坑：
- 多腔外壳若腔体间有通孔连通，按总容积计算接合面参数；
- 完全隔离的各腔分别计算，分别选取接合面参数；
- 容积处于档位边界时按高一档设计。
坑2：主腔与接线腔"留通气孔"
问题： 为方便穿线或散热，在隔板上留大孔或多个小孔，导致两腔联通产生压力重叠。
避坑：
- 主腔与接线腔之间必须用实心隔板完全隔离;
- 电气连接只能通过隔爆端子或绝缘套管穿墙;
- 不要为了省端子而在隔板上开长槽穿线。
坑3：隔爆端子"以次充好"
问题： 用普通接线端子代替隔爆穿墙端子，或用 IIB 级端子用于 IIC 环境。
避坑：
- 穿墙端子必须有防爆合格证，矿用还须 MA 标志;
- IIC 环境必须选 IIC 级端子，不能降级;
- 端子安装螺纹啮合扣数 ≥ 5 扣，隔板厚度须保证。
坑4：直接引入"超功率使用"
问题：I 类设备功率超过 250W 仍采用直接引入，主腔内接线产生火花风险。
避坑：
- I 类设备严格执行功率≤250W、电流≤5A 的直接引入限制;
- 超限设备必须设独立接线腔，采用间接引入；
- 即使满足条件，也应评估正常运行是否真的无火花、无危险温度。
坑5：电池腔"与电气腔混装"
问题： 电池与电气元件同腔安装，电池故障释放氢气导致腔内危险气体浓度升高。
避坑：
- 电池应独立成腔，与电气腔用接地金属屏障隔离；
- 电池腔考虑设置呼吸/排液装置；
- 含电池的外壳须按附录 E 设置专用标志。
坑6：联通腔体"不做压力重叠评估"
问题： 电机、多腔连体设备存在联通空腔，但设计时按单腔爆炸压力计算壁厚，试验时壳体破裂。
避坑：
- 存在联通空腔时，必须评估压力重叠风险；
- 优先通过结构设计消除压力重叠（增大联通孔或完全隔离）；
- 无法消除时，按实测最大压力（含叠加）设计壁厚，并增加试验传感器数量。
总结
隔爆腔体的设计是"功能分区 + 压力控制 + 隔爆连接"三位一体的系统工程，核心要点回顾：
- 腔体设置：按功能分割主腔/接线腔/电池腔，控制单腔容积，大容积腔体须配宽接合面和厚壁；
- 引入方式：I 类矿用功率≤250W/电流≤5A 可直接引入，否则必须间接引入; II 类石化推荐 de 复合结构;
- 腔体互联：完全隔离（实心隔板+隔爆端子）是首选，小孔联通必须评估压力重叠，叠加压力可达单腔 3～6 倍；
- 隔爆端子：矿用选 JB/T 4002 系列（JF/JD/JZ），石化选与主机同防爆等级的 Ex 元件，安装须保证螺纹啮合和隔板强度;
- 试验评估：联通腔体须多传感器测压、多点点火验证，过压试验按 1.5 倍最大参考压力执行。
腔体设计的最高原则是：能隔离就不联通，能分腔就不做大腔，隔爆连接必须用认证元件。 合理的腔体布局不仅提升安全性，还能降低壁厚、节约材料、方便维护。
本文技术参数依据 GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》及 JB/T 4002-1992《矿用隔爆型低压电器用接线端子》整理，具体设计请以标准原文和防爆认证机构意见为准。
