强制性条款全覆盖，从选型到维护全流程指南

电气防爆是化工、石油、制药、粮食加工等存在易燃易爆物质行业的安全生产底线。AQ 3009-2007《危险场所电气防爆安全规范》是我国安全生产领域关于危险场所电气防爆的核心行业标准，第4章至第7章为强制性条款，所有相关企业必须严格执行。本文将按照标准目录层级，系统解读其核心要求与重点内容。

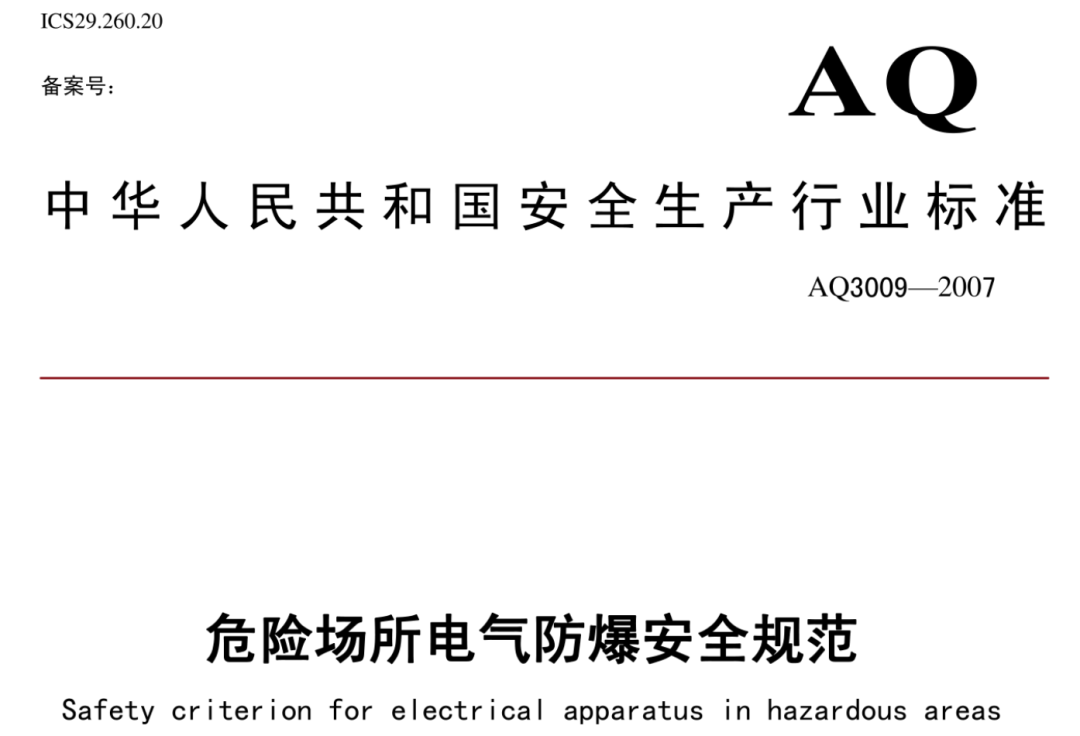

图1 AQ 3009-2007标准封面

一、标准基本信息与适用范围

1.1 标准概况

• 发布时间：2007年10月22日
• 实施时间：2008年1月1日
• 发布单位：国家安全生产监督管理总局
• 归口单位：全国安全生产标准化技术委员会化学品安全分技术委员会(TC 288/SC 3)
• 附录性质：附录A、C、D为规范性附录（必须执行），附录B、E为资料性附录（参考使用）

1.2 适用与不适用范围

适用范围：规定了爆炸性气体或可燃性粉尘环境中电气设备的选型、安装、使用、维护的安全要求及检查程序。

不适用范围：

• 煤矿井下
• 炸药的制造和加工场所
• 医疗室

二、核心术语与定义

标准定义了30个专业术语，以下是最关键的几个：

• 爆炸性环境：在大气条件下，气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后燃烧将传至全部未燃烧混合物的环境。
• 危险场所：爆炸性气体或粉尘环境大量出现或预期出现，足以要求对电气设备采取专门预防措施的区域。
• **隔爆型"d"**：外壳能承受内部可燃性混合物爆炸而不损坏，且不会引起外部爆炸性环境点燃的防爆型式。
• **增安型"e"**：对正常运行不产生电弧火花的设备进一步采取措施，提高其安全程度的防爆型式。
• **本质安全型"i"**：内部所有电路在标准规定条件下产生的电火花或热效应均不能点燃爆炸性气体环境的防爆型式。
• 粉尘爆炸危险区域：分为20区、21区、22区，根据粉尘云出现频率和粉尘层厚度划分。

三、爆炸性物质分级分组与危险场所划分（第4章，强制性）

这是电气防爆的基础，所有后续的选型、安装都必须基于正确的物质分级和区域划分。

3.1 爆炸性气体的分级与分组

3.1.1 分级（按爆炸危险性从低到高）

3.1.2 分组（按引燃温度从高到低）

3.2 可燃性粉尘的分类与分组

• 分类：按导电特性分为导电粉尘（电阻系数≤1×10³Ω·m）和非导电粉尘。
• 分组：按最低点燃温度分组，方法同爆炸性气体（T1~T6），同时需考虑粉尘层厚度对点燃温度的影响。

3.3 爆炸危险场所分区

3.3.1 爆炸性气体环境分区（0/1/2区）

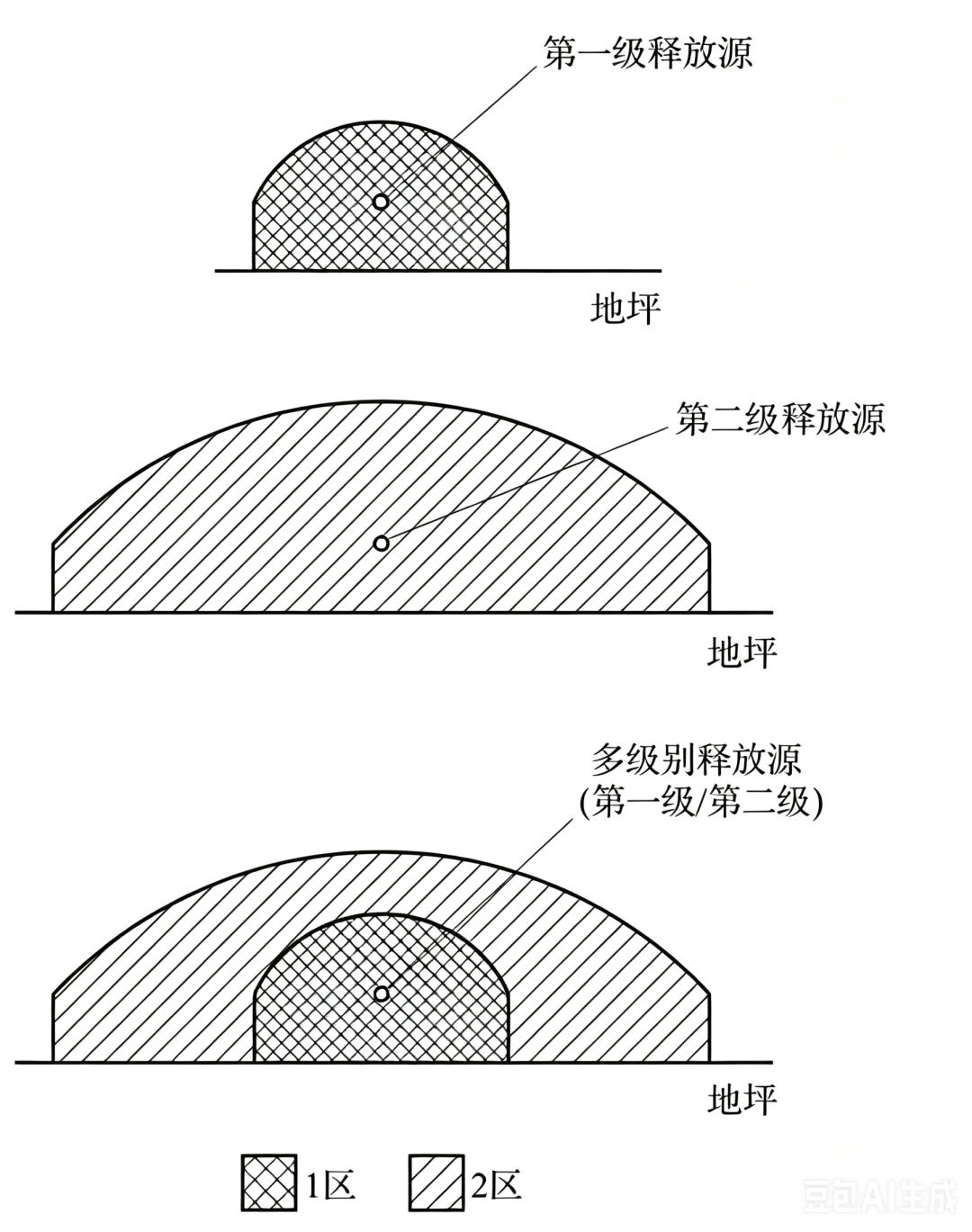

图2 重于空气的爆炸性气体释放源周围区域划分示例

• 0区：爆炸性气体环境连续出现或长时间存在的场所（如油罐内部液面上部空间）。
• 1区：正常运行时可能出现爆炸性气体环境的场所（如阀门、法兰附近）。
• 2区：正常运行时不可能出现，即使出现也是偶尔短时间存在的场所（如设备外围区域）。

3.3.2 可燃性粉尘环境分区（20/21/22区）

• 20区：正常运行中可燃性粉尘连续或经常出现，足以形成爆炸性混合物或不可控厚粉尘层的场所（如料斗、混合器内部）。
• 21区：正常运行中可能出现粉尘数量足以形成爆炸性混合物但未划入20区的场所（如填充口、倒袋站周围1m范围）。
• 22区：异常条件下粉尘云偶尔短时出现，或粉尘偶尔堆积的场所（如通风口附近）。

四、防爆电气设备选型（第5章，强制性）

4.1 选型基本原则

• 安全可靠、经济合理
• 必须与爆炸危险区域等级、爆炸危险物质的类别、级别和组别相适应
• 考虑外部影响（化学作用、机械损伤、热、潮湿等）

4.2 爆炸性气体环境设备选型

4.2.1 按区域类别选型（核心要求）

重要提示：1区使用增安型"e"设备有严格限制，仅限于接线盒、配置合适热保护的低压异步电动机和单插头荧光灯。

4.2.2 其他选型要求

• 温度组别匹配：设备最高表面温度不得超过危险场所要求的温度组别。
• 设备类别匹配：IIA类气体可使用IIA、IIB、IIC类设备；IIB类气体可使用IIB、IIC类设备；IIC类气体只能使用IIC类设备。

4.3 可燃性粉尘环境设备选型（旧标准）

温度要求：

• A型设备：最高表面温度≤2/3粉尘云最低点燃温度，且≤5mm厚粉尘层最低点燃温度-75K
• B型设备：最高表面温度≤2/3粉尘云最低点燃温度，且≤12.5mm厚粉尘层最低点燃温度-25K

1）分区-EPL直接替换表

2）粉尘类型对应（旧A型/B型 → 新IIIA/IIIB/IIIC）

五、电气线路与防爆设备安装（第6章，强制性）

5.1 爆炸性气体环境电气线路安装

5.1.1 布线方式

• 电缆布线：1区、2区可采用热塑护套、热固护套、合成橡胶护套或矿物绝缘金属护套电缆。
• 导管布线：必须采用低压流体输送用镀锌焊接钢管，螺纹连接至少啮合5扣。

5.1.2 核心安装要求

• 隔离密封：电缆和导管穿过不同区域的隔墙、楼板时必须严密堵塞，隔离密封件填料厚度至少等于导管直径且不小于16mm。
• 禁止中间接头：危险场所中使用的电缆不能有中间接头，特殊情况必须在防爆接线盒内连接。
• 接地要求：除2区内照明灯具外，所有电气设备应采用专用接地线，铜芯截面积不得小于4mm²；接地干线应在不同方向不少于两处与接地体连接。
• 电源系统：TN型电源系统应为TN-S型（中性线N和保护线PE分开）；1区使用TT系统时必须安装漏电保护装置。

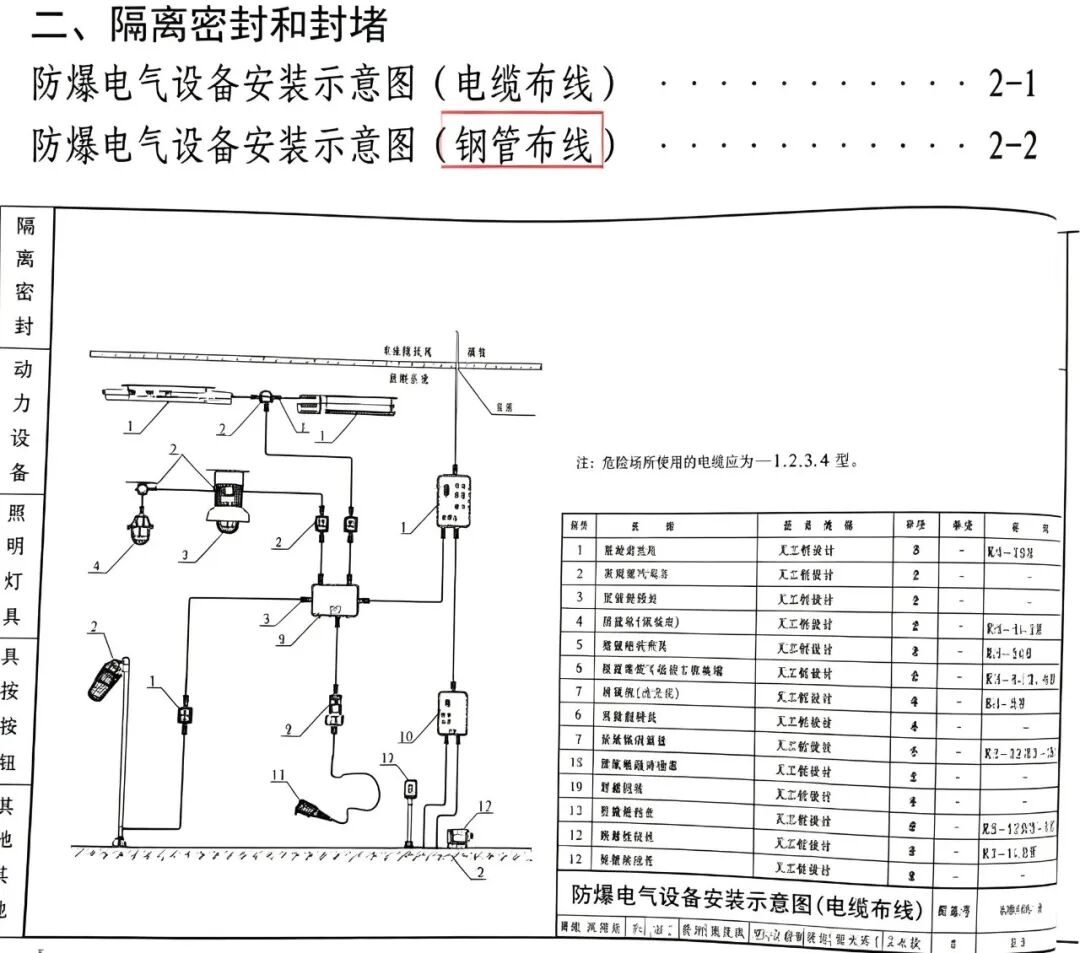

图3 防爆电气设备安装示意图（电缆布线）

5.2 不同防爆型式设备的安装附加要求

• 隔爆型"d"：隔爆接合面与固体障碍物的最小距离：IIA类10mm，IIB类30mm，IIC类40mm；隔爆面应有防腐措施，不得使用变硬的密封材料。
• 本质安全型"i"：本质安全电路与非本质安全电路不得共用同一电缆或钢管；本质安全电路电缆应用淡蓝色标志；电缆屏蔽层应在非爆炸区一点接地。
• 正压外壳型"p"：保护气体入口应设在非危险区；外壳内压力低于规定值时应报警或断电；冲洗时间应符合制造厂规定。

5.3 可燃性粉尘环境安装要求

• 布线应尽量避免粉尘积聚，便于清理；电缆载流量应考虑粉尘层的隔热影响。
• 电气设备外壳应防尘，所有不使用的引入装置必须用适合的塞子堵封。
• 设备安装应牢固，通风孔道不得堵塞，保持足够的爬电距离和电气间隙。

六、防爆电气设备的检查和维护（第7章，强制性）

这是标准中最容易被忽视但又至关重要的一章，80%以上的电气防爆事故都源于维护不到位。

6.1 检查类型与要求

• 初始检查：设备投入运行前或工程竣工交接验收时进行，必须委托具有防爆专业资质的检测检验机构。
• 连续监督：由企业专业人员进行日常检查，做好记录，发现异常及时处理。
• 定期检查：委托具有防爆专业资质的机构进行，时间间隔一般不超过3年；企业应根据检查结果及时整改，并向安监部门备案。

6.2 人员资质要求

防爆电气设备的检查和维护必须由经过专业培训、具备相应资质证书的人员进行，且需定期接受继续教育。

6.3 维护核心要求

• 停机隔离：在危险场所打开任何电气设备前，必须与所有电源（包括中性线）隔离，并采取防误送电措施。
• 零部件更换：更换零部件必须符合原设计要求，不得随意更换影响防爆性能的部件。
• 环境条件：定期检查设备是否受到腐蚀、机械损伤、粉尘堆积等影响，及时清理粉尘，更换老化的密封件。
• 防爆性能失效处理：设备因损伤、锈蚀等原因导致防爆性能下降且无法修复时，应立即停用更换；可修复的应按GB 3836.13进行检修。

七、重要附录解读

7.1 规范性附录

• 附录A（检查程序）：规定了防爆电气检查的技术文件审查和实地检查内容，包括需要提交的7项技术资料。
• 附录C（可燃性粉尘场所分类）：详细说明了粉尘场所分类的四步程序和区域范围划分方法，提供了倒袋站、回旋过滤器等典型场所的分类示例。
• 附录D（电气间隙与爬电距离）：规定了不同电压等级下的最小电气间隙和爬电距离，是设备设计和安装的重要依据。

7.2 资料性附录

• 附录B（气体或蒸气爆炸性混合物分级、分组举例）：列出了153种常见易燃易爆物质的分级分组，方便企业查询使用。
• 附录E（布线示例）：提供了钢管布线、电缆布线、隔离密封等多种典型布线方式的示意图，具有很强的实践指导意义。

八、标准实施意义与核心提醒

AQ 3009-2007是我国危险场所电气防爆安全管理的基础性标准，其强制性条款是企业必须遵守的法律底线。电气防爆是一个系统工程，从前期的区域划分、设备选型，到中期的安装施工，再到后期的检查维护，每一个环节都不能有丝毫马虎。

核心提醒：

1. 所有防爆电气设备必须具有有效的防爆合格证，且证书信息与设备铭牌一致。
2. 严禁在危险场所使用非防爆电气设备，或擅自改装防爆设备。
3. 建立完善的防爆电气设备台账和维护档案，定期进行专业检测。
4. 加强员工培训，提高电气防爆安全意识和操作技能。
