隔爆外壳设计——隔爆视窗、转轴和操纵杆设计指南

隔爆外壳除箱体本体、腔体隔板之外，视窗、转轴、操纵杆是外壳壁上最容易失效的三类特殊结构。透明视窗承担观察功能，转轴与操纵杆用于外部操作内部机构；三者都属于外壳开孔位置，既要承受内部爆炸压力，又要维持合格的隔爆火焰通路。本文依据 GB/T 3836.2-2021，从透明件选型、视窗安装固定、粘结接合面、转轴/操纵杆圆筒隔爆接合面、间隙控制、磨损限值、承压计算案例、型式试验评估，系统梳理设计要点，区分矿用I类与石化II类设备要求。

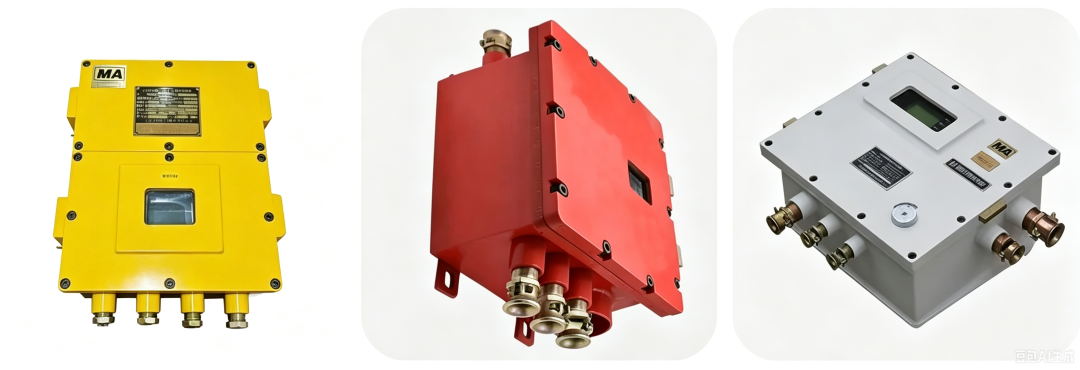

一、隔爆透明视窗（观察窗）设计

1.1 基本概念与透明件选型

隔爆视窗属于隔爆外壳不可分割的一部分，透明件本身要承受爆炸压力，同时视窗周边的固定/粘接结构构成隔爆接合面。透明件不能仅满足透光要求，必须具备足够抗冲击、抗爆炸压力、耐热、耐老化性能。

透明件材料选型（I类矿用 / II类石化区分）

✅ 核心原则：I类煤矿井下，优先钢化硼硅玻璃，一般不推荐塑料透明件; IIC氢气/乙炔环境，不建议普通PC塑料。透明件不得存在气泡、裂纹、划痕、内部杂质，边缘倒角消除应力集中。

1.2 视窗三种安装固定形式

GB/T 3836.2-2021第9章规定透明件三种安装结构：

1. 框架机械压紧式（最推荐，认证风险最低）透明件放置在金属法兰框架内，金属压板+螺栓均匀压紧；法兰与壳体之间形成平面隔爆接合面。机械强度不靠胶水承担，胶水仅做辅助密封。维修可单独更换透明件，不破坏隔爆接合面。
2. 粘结一体式（胶粘接合面） 透明件直接胶粘在壳体或金属框架内，构成粘结隔隔爆接合面。⚠️ 关键强制条款：外壳承压强度不能依靠粘接胶的粘结力，必须有额外机械固定结构。
3. 预装可更换框架组件（Ex元件）透明件预先固定在金属框架上，整体作为Ex元件取证；整机装配时直接将框架固定到壳体开孔，现场不拆封透明件，适合批量产品。

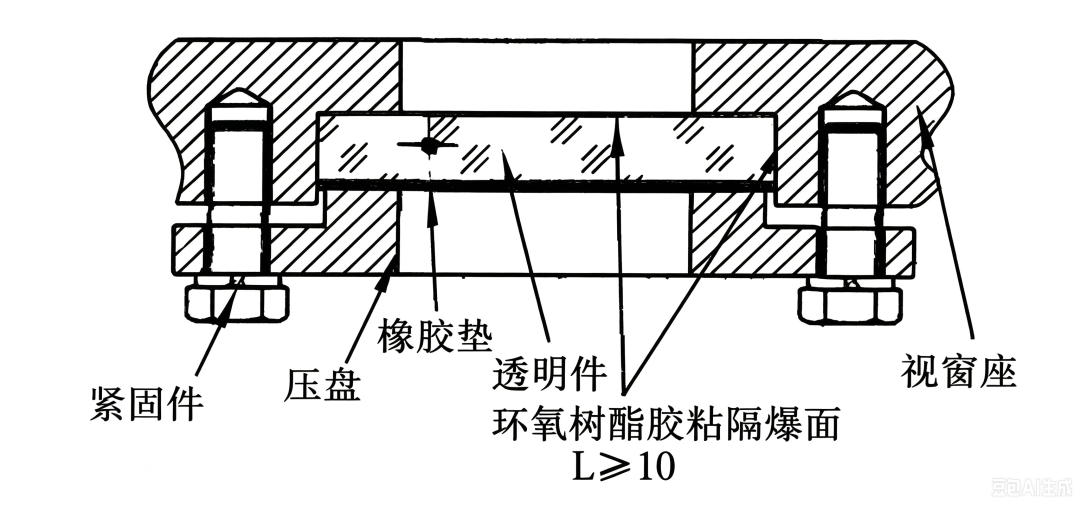

上图：典型压紧式隔爆观察窗，金属压板四周螺栓均匀压紧，玻璃与金属间垫弹性缓冲衬垫，隔爆面在金属法兰本体，玻璃不参与隔爆面宽度计算。

1.3 粘结接合面（胶封视窗）设计要点

粘结接合面是视窗高频不合格点，标准强制要求：

1. 粘结通路长度（火焰通路）
• V ≤10 cm³：粘结通路≥3mm
• 10＜V ≤100 cm³：粘结通路≥6mm
• V>100 cm³：粘结通路≥10mm
2. 机械固定兜底：粘结胶仅密封，不能作为承压承载结构，必须配套金属压板、止口等机械限位。如果没有机械固定，型式试验直接判废。
3. 胶料选型：选用耐老化、耐高低温、固化后无脆性开裂的环氧/硅酮类防爆专用胶；胶层厚度均匀，无气泡。
4. 维护限制：可开盖设备，开盖动作不能破坏胶粘接合面；如果开盖撕裂胶层，结构不满足标准。

1.4 视窗承压能力与尺寸设计

透明件本质是受均布爆炸压力的圆形/矩形薄板，爆炸压力作用下中心应力最大，设计时限制最大暴露面积，同时校核厚度。

圆形透明件厚度计算公式

• ：玻璃计算厚度（mm）
• ：透明件有效透光直径（mm，去除法兰压紧遮挡区域）
• ：设计爆炸压力（MPa，I类1.0MPa，IIA/IIB1.5MPa，IIC2.0MPa）
• ：安全系数，玻璃取2.5～4.0（脆性材料，安全系数远高于钢板）
• ：玻璃抗弯强度（MPa，硼硅钢化玻璃取80~120MPa）

矩形透明件（长边a，短边b）

沿用薄板小挠度公式：

应力系数C，与a/b比值同前序箱体壁厚表。

经验面积限值

• I类矿用：裸露透光面积不宜大于60cm²;超过限值必须加装金属防护格栅，格栅间隙≤10mm，防止外物冲击破碎玻璃。
• IIB类石化：裸露面积≤100cm²;大视窗必须带防护栏。
• IIC类：尽量缩小视窗面积，优先小直径圆形视窗，大视窗风险极高。

【计算案例：圆形隔爆视窗】IIB类隔爆箱，容积3000cm³，圆形观察窗，有效透光直径D=80mm，钢化硼硅玻璃，，设计压力p=1.5MPa，安全系数k=3.0。

工程选型：选用8mm厚钢化硼硅玻璃，配套金属法兰压紧结构，法兰平面隔爆接合面宽度L≥12.5mm，最大间隙按V=3000cm³ IIB查表取0.20mm。

校核：视窗法兰和箱体的金属接合面才是隔爆火焰通路，玻璃本身不参与隔爆接合面宽度L的计算，玻璃只承担承压。

1.5 视窗相关型式试验评估

透明件+视窗组件，型式试验包含4项：

1. 静压水压试验：1.5倍参考压力，保压≥10s，吸墨纸无渗漏；透明件不碎裂、无永久变形，粘接面不开裂。
2. 冲击试验：按GB/T3836.1，规定质量落锤冲击，透明件不产生能传爆的裂纹。
3. 热稳定性/老化试验：高低温循环，验证胶层、玻璃不脱粘、不开裂。
4. 不传爆试验：整机内部点火，视窗周边接合面不得向外传出火焰。

合格判定

• 透明件不碎裂，即使产生微裂纹，裂纹不能形成直通外壳内外的火焰通道；
• 粘结面无开裂、无渗漏；
• 法兰隔爆接合面间隙无永久性增大。

1.6 视窗避坑要点

1. ❌ 只计算玻璃强度，忽略法兰金属隔爆接合面参数：很多图纸玻璃厚度合格，但法兰L不够、间隙超标，直接传爆失败。
2. ❌ 完全依靠胶水承压，不加金属压板：粘结接合面强制需要机械兜底。
3. ❌ 塑料PC透明件用于矿用I类、IIC乙炔环境。
4. ❌ 玻璃边缘不倒角，装配挤压产生微裂纹，静压试验爆裂。
5. ❌ 防护格栅缺失：大视窗无护栏，落锤冲击试验失败。
6. ❌ 在视窗金属隔爆面上喷涂油漆，导致间隙变化。

二、隔爆外壳操纵杆设计（GB/T3836.2-2021 第7章）

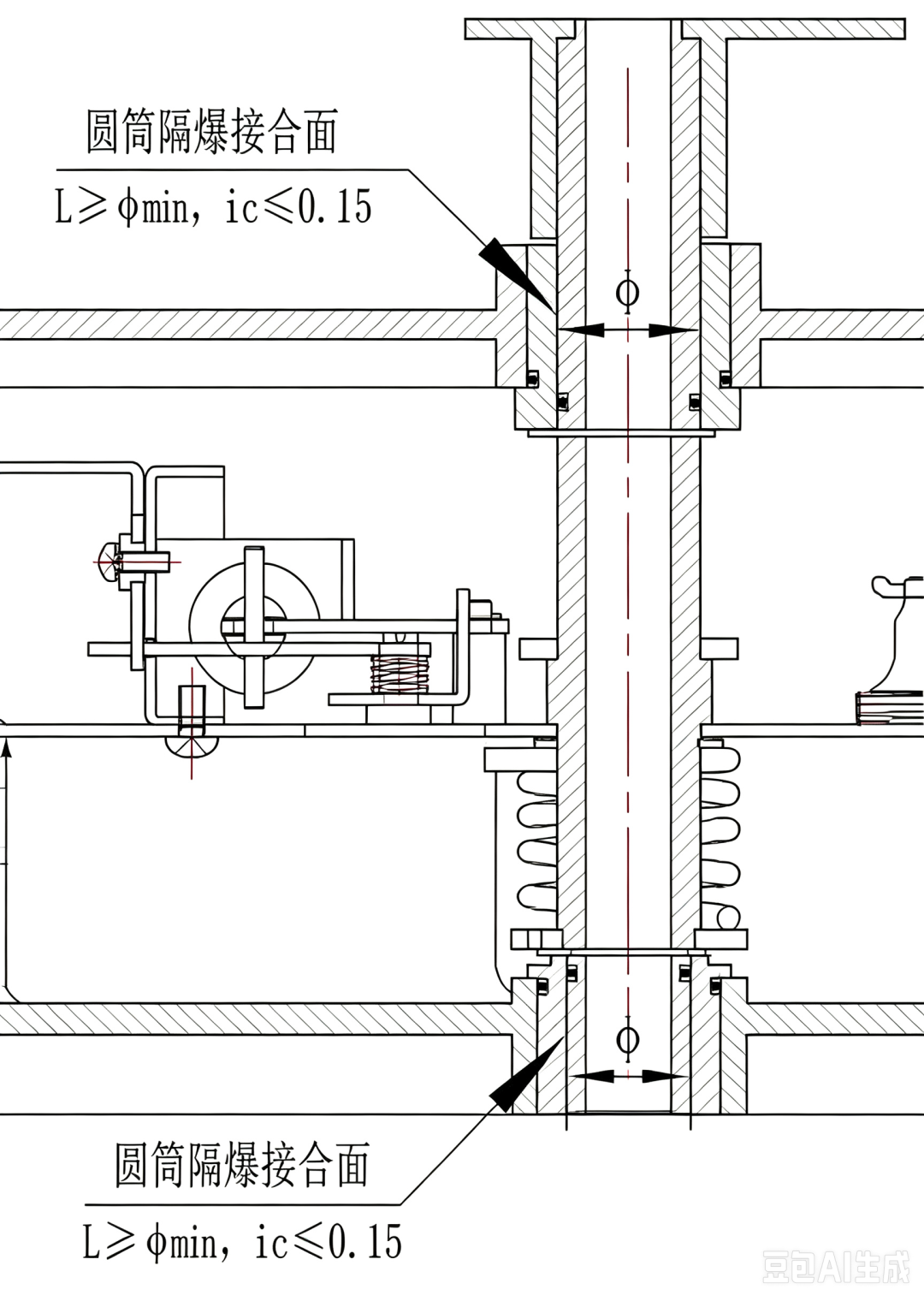

操纵杆：手动操作杆件，穿过隔爆外壳壁，外部手动旋转/推拉，驱动壳内开关、机构。操纵杆穿过壳体的开孔构成圆筒形隔爆接合面。

2.1 操纵杆核心隔爆参数

1. 接合面宽度L
• 当操纵杆直径d小于标准表中最小L：按查表最小宽度取值；
• 当杆直径d>查表最小L：L至少等于杆直径d，但L最大不超过25mm。
2. 间隙定义：圆筒接合面间隙i=孔内径D - 杆外径d（直径差），按外壳容积、设备类别查表，与圆筒接合面通用限值一致。
3. 表面粗糙度 Ra ≤6.3μm。

举例：IIB类，容积V=1500cm³，查表圆筒最小L=12.5mm; 若操纵杆直径d=16mm>12.5mm，则取L=16mm（不超过25mm上限）。

2.2 磨损控制（强制性条款）

操纵杆往复滑动、旋转会磨损圆筒配合面，间隙会随磨损逐步变大，一旦超过最大允许间隙，丧失隔爆能力。标准要求： 若正常使用磨损会增大间隙，必须采用可更换衬套结构。

• 方案A：外壳孔内镶嵌可更换金属衬套；衬套磨损后直接更换衬套，不需要更换整个壳体。衬套与壳体之间同样构成隔爆圆筒接合面。
• 方案B：采用轴承结构，将滑动摩擦转为滚动摩擦，降低磨损。

禁止直接在壳体本体机加工孔与操纵杆直接配合，长期磨损后壳体本体孔无法修复。

2.3 操纵杆材料与结构细节

1. 操纵杆与衬套，至少一侧使用无火花金属（铅黄铜等），防止摩擦撞击产生火花（I类尤为重要）。
2. 润滑脂槽：润滑槽区域不计入隔爆接合面宽度L，槽分割的两段宽度不能累加。
3. 防脱出限位：杆内部设置限位台阶，爆炸压力下操纵杆不会被向外冲出，避免间隙瞬间放大。
4. 密封：可以在隔爆面外侧增加O型圈防尘防水; O型圈在隔爆通路外侧，不能计入隔爆宽度。

2.4 操纵杆计算案例

案例：IIB隔爆控制箱操纵杆V=1800 cm³，IIB类;操纵杆直径d=16mm，外壳开孔配黄铜可更换衬套，圆筒隔爆接合面。

1. 查表，V=1800cm³ IIB圆筒最小L=12.5mm; 杆直径16mm>12.5mm →取16mm（≤25mm，合规）
2. 查表最大允许间隙i=0.30mm（直径差），图纸控制加工间隙0.10~0.30mm
3. 结构设计：壳体安装黄铜衬套（可更换），衬套与壳体螺纹固定，螺纹啮合≥5扣；操纵杆与衬套圆筒配合；内侧设置限位台阶，防止爆炸压力将杆顶出。
4. 试验压力p=1.5MPa，整机静压+不传爆试验。

三、转轴与轴承隔爆设计（GB/T3836.2-2021 第8章）

转轴主要用于电机、编码器等连续旋转轴，穿过隔爆壳体，分为圆筒隔爆接合面、曲路隔爆接合面两种。

3.1 圆筒形转轴隔爆接合面

1. 最小径向间隙k ≥0.05mm（强制性下限，防止运转摩擦金属直接接触，产生摩擦火花）。最大间隙同样按容积、类别查表。
2. 润滑脂凹槽：槽区域不计入隔爆宽度L，槽隔开的两段不能累加。
3. 滑动轴承要求：除轴承本身配合面外，轴承盖额外配套圆筒隔爆接合面；该接合面宽度≥轴径，上限25mm。
4. 材料：滑动轴承圆筒隔爆面至少一面采用无火花金属（铅黄铜）。

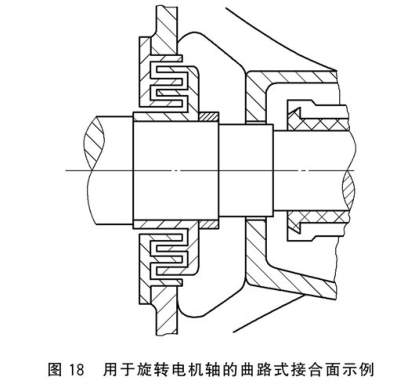

3.2 曲路（迷宫）隔爆接合面

曲路结构通过多级迷宫通道冷却火焰，不受普通圆筒间隙表限制，但必须通过型式不传爆试验验证。常用于大型隔爆电机端盖转轴。

优点：对间隙磨损宽容度更高；缺点：加工复杂，试验成本高。

3.3 磨损限值

标准核心思想：电机转轴隔爆接合面，应设计成正常运行不会磨损的结构。

• 滚动轴承方案：优先推荐，轴承承担径向载荷，隔爆圆筒面不承受摩擦，几乎无磨损；隔爆面仅静态间隙，满足要求。
• 滑动轴承方案：运行会磨损，必须预留维护方案，定期检测径向间隙；一旦实测间隙超过标准允许最大值，设备必须停机检修更换衬套。

3.4 转轴避坑要点

1. 径向间隙小于0.05mm：运行轴跳动，金属摩擦，产生点燃火花，I类矿用严禁。
2. 润滑槽计入隔爆宽度，是认证高频不合格项。
3. 曲路结构只画图，不做专项不传爆试验。
4. 滚动轴承选型不当，轴窜动，动态下局部间隙超标。

四、操纵杆与转轴试验评估

4.1 型式试验项目

1. 参考压力测定：整机测内部爆炸峰值压力，含转轴/操纵杆开孔带来的压力分布影响。
2. 静压过压试验：1.5倍参考压力，保压≥10s；检查操纵杆/转轴位置无渗漏，圆筒接合面间隙无永久增大，杆件无冲出。
3. 不传爆试验：多次内部点火，验证火焰无法从圆筒间隙传出外壳。
4. 耐久性磨损试验（操纵杆重点）：往复/旋转操作数千次，复测间隙，磨损后间隙不能超过标准最大限值；若超差，则证明结构不可靠，需要更换可更换衬套。

4.2 例行检验

批量生产产品，重点抽检：圆筒接合面直径、间隙、表面粗糙度；衬套装配扭矩；操纵杆限位结构是否到位。

五、I类矿用 vs II类石化（视窗/转轴/操纵杆对比汇总）

六、设计避坑指南

坑1：混淆“承压件”和“隔爆接合面”

问题：把玻璃、塑料件当作隔爆接合面，用玻璃面去承担火焰淬熄。避坑：隔爆接合面一定是金属配合面; 透明件只负责承压，视窗的隔爆火焰通路是金属法兰平面。

坑2：操纵杆壳体直接开孔，无衬套

问题：壳体本体直接机加工孔作为圆筒隔爆面，长期操作磨损后壳体孔变大，无法修复，整机报废。避坑：凡是存在往复/旋转运动的操纵杆，必须采用可更换金属衬套。

坑3：润滑槽计入圆筒接合面宽度

问题：图纸将润滑脂槽算入L，实际有效隔爆宽度不足，传爆试验失败。避坑：任何油槽、退刀槽全部不计入隔爆接合面宽度。

坑4：转轴径向间隙小于0.05mm

问题：为缩小间隙提高隔爆能力，设计间隙过小，运行轴跳动导致金属直接摩擦，产生火花。避坑：圆筒转轴径向间隙最低限0.05mm，同时不能超过标准上限间隙。

坑5：粘结视窗取消机械压板，只靠胶水

问题：认为胶水足够强，省略金属压板；爆炸压力下玻璃连同胶层整体冲出。避坑：GB/T3836.2强制，胶粘接合面不能作为承压结构，必须增加机械限位固定。

坑6：视窗大尺寸无防护格栅

问题：大面积玻璃视窗，没有防护栏，落锤冲击破碎，型式试验失败。避坑：裸露透光面积超过限值，必须加装金属防护格栅，格栅强度能阻挡冲击物。

总结

视窗、转轴、操纵杆是隔爆外壳上的动态开孔薄弱点，设计需要双线并行：机械承压设计 + 隔爆火焰通路控制。

1. 隔爆视窗：透明件做承压薄板计算，优先金属压紧法兰;粘结视窗必须配套机械固定;I类慎用塑料，IIC缩小视窗面积，大面积配防护格栅;
2. 操纵杆：圆筒隔爆接合面宽度取杆径与查表值的较大值，上限25mm；磨损风险必须配可更换衬套，摩擦副采用无火花金属；
3. 转轴：圆筒接合面最小径向间隙≥0.05mm，润滑槽不计入L;电机转轴优先滚动轴承，消除磨损;曲路结构必须单独做不传爆试验;
4. 试验验证：静压强度、落锤冲击、磨损耐久、多点点火不传爆四项验证，缺一不可。

开孔结构的失效风险高于箱体本体，不要用箱体本体的设计经验直接套用在视窗、转轴、操纵杆上，所有开孔部件都需要单独校核强度与隔爆参数。

本文技术依据 GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳"d"保护的设备》整理，工程落地、认证送检请以标准原文及防爆检测机构意见为准。
