隔爆外壳设计——快开门与机械联锁结构设计指南
快开门是隔爆外壳中"安全与便捷"的平衡点——开盖越快，越需要联锁守护。在煤矿井下，一颗没联锁的快开门，可能就是一次带电开盖事故的根源。本文依据 GB/T 3836.2-2021 标准，从快开式门或盖的定义、设计要求、机械联锁装置的原理与形式，到其他门盖类型的标志要求、矿用与石化对比、选型指南与试验评估，系统梳理快开门结构的设计要点。
一、快开门结构设计
1.1 快开式门或盖的定义
GB/T 3836.2-2021 第 3.11 条定义：快开式门或盖是通过一个装置的简单操作（如平动或轮子的转动），可打开或关合的门或盖。其结构使操作分两个步骤完成：
- 第一步关合，第二步锁住；或
- 第一步解锁，第二步打开。
与普通螺栓紧固门盖不同，快开门不需要逐颗旋拧螺栓，而是通过一个手柄、轮盘或平动机构的简单动作完成开合，因此必须用联锁装置弥补"快速开启"带来的安全风险。
1.2 快开门的设计要求（17.3.1 条）
快开式门或盖应与隔离开关机械联锁，使其：
- a）直至隔离开关断开之前，外壳保持隔爆性能（即不断电不能开门）；
- b）当门或盖保持隔爆性能时，隔离开关才能够闭合（即门不关好不能送电）。
这"两条铁律"就是行业内常说的**"断电开门、关门送电"**。

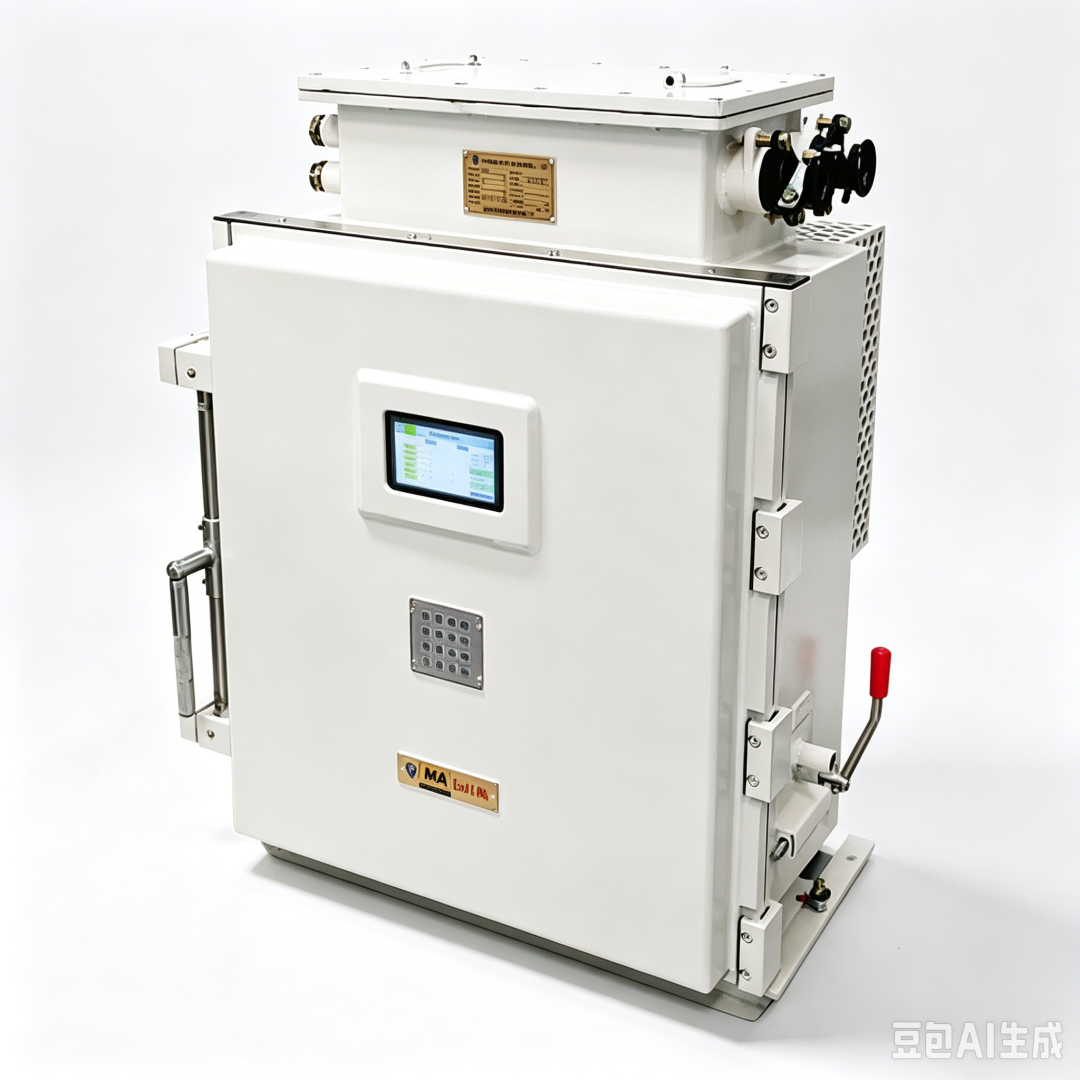

上图为快开门式防爆配电箱。快开门通过一个操作机构（手柄/轮盘）实现两步操作，须与隔离开关机械联锁。
1.3 快开门的结构形式与工作流程
常见结构形式：
| 形式 | 操作方式 | 特点 |
|---|---|---|
| 旋转轮盘式 | 旋转手轮带动门盖转动锁紧 | 锁紧力大，适合大法兰 |
| 平动滑移式 | 门盖水平/垂直滑动开启 | 开启快捷，占用空间小 |
| 铰链翻盖式 | 铰链翻转 + 快速锁扣 | 轻量化壳体常用 |
| 偏心夹紧式 | 偏心手柄压紧门盖 | 两步操作（关合+锁紧）典型 |
两步操作工作流程（以旋转轮盘式为例）：
关门：门盖关合到位 → 旋转手轮锁住（第一步关合，第二步锁住）
开门：旋转手轮解锁 → 门盖开启（第一步解锁，第二步打开）
设计要点： 两步操作必须清晰可辨，且"关合"与"锁住"两个动作应有关联——未完成锁住动作时，门盖不应被认定为"关闭到位"，联锁装置不应释放合闸权限。
二、机械联锁装置
2.1 联锁原理
机械联锁利用机械结构将门盖状态与隔离开关的操作位置强制关联：
- 门盖打开时，机械机构锁死隔离开关的合闸操作；
- 隔离开关合闸时，机械机构锁死门盖的开启操作。
这一原理确保了任何时刻都不会出现"带电开盖"或"未关门送电"的危险状态，且联锁可靠性不依赖电气回路（断电时机械联锁依然有效）。
2.2 联锁的常见形式
| 形式 | 原理 | 特点 | 适用场景 |
|---|---|---|---|
| 机械联锁 | 门盖与隔离开关操作机构直接机械联动 | 可靠、直观，矿用设备强制要求 | 馈电开关、磁力启动器 |
| 电气联锁 | 门开时切断控制回路电源 | 需电气回路配合，不能单独使用 | 与机械联锁配合 |
| 钥匙联锁 | 断电后取出钥匙才能开锁开门 | 防止误操作，操作流程清晰 | 多腔、多回路设备 |
| 闭锁螺栓 | 螺栓未完全旋出时门无法打开 | 快开门常用，防"带压开门" | 快开门配电箱 |
2.3 联锁装置设计要点
- 断电优先：联锁应保证只有隔离装置触头分开时，盖板或门才能打开（矿用高压真空配电装置的强制要求）；
- 动作清晰：联锁状态（解锁/锁闭）应有明确指示，防误操作；
- 冗余可靠：机械联锁为主，电气联锁为辅，任一失效仍有保护；
- 防篡改：联锁机构应设计为不可随意解除（如需专用工具）；
- 耐久性：联锁活动部件应耐磨、防锈，频繁操作不失效；
- 与警告标志配合：即使有联锁，设备明显处仍应设置"严禁带电开盖"警告标志。

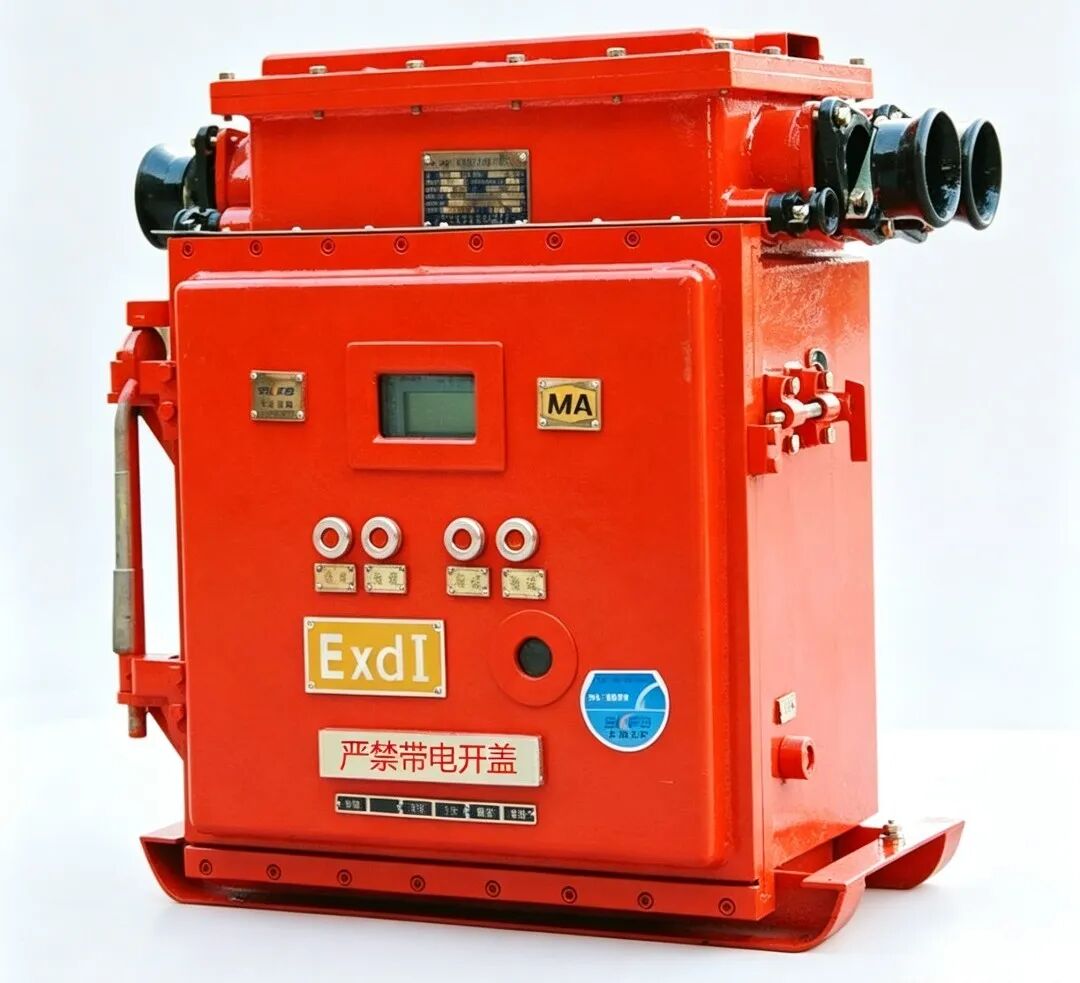

上图为矿用隔爆型真空馈电开关（Ex d I，MA 认证），采用止口型隔爆门盖结构，正面设置操作面板与警示标识。
三、其他门盖类型的要求
GB/T 3836.2-2021 第 17 章对不同类型的门或盖分别提出要求：
| 门盖类型 | 条款 | 要求 |
|---|---|---|
| 快开式门或盖 | 17.3.1 | 与隔离开关机械联锁（断电开门、关门送电） |
| 用螺钉固定的门或盖 | 17.3.2 | 设置警告标志（如"严禁带电开盖"） |
| 螺纹式门或盖 | 17.3.3 | 设置警告标志 + 11.9 条附加固定 |
关键区别： 快开门因操作快速、易误操作，必须机械联锁；而用螺栓紧固的门盖需要逐颗旋拧螺栓，操作本身有"时间成本"，允许用警告牌代替联锁装置。但无论哪种形式，正常运行产生火花或电弧的设备，门盖都不得随意打开。
警告标志要求（表 14 c 项）： 门或盖开启后，外壳内仍可能带电的部件，应在保护盖上设置警告标志；设备明显处应设置标有"严禁带电开盖"的警告牌。

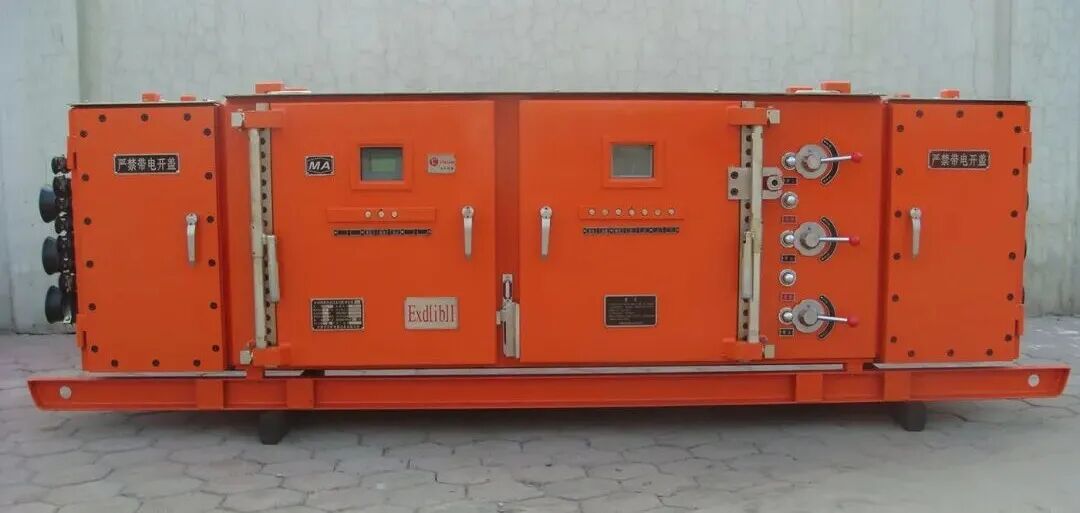

上图为矿用隔爆兼本质安全型组合开关，整体为进线腔、主控腔、出线腔三腔结构：主控腔的开门机构为止口型隔爆机构，铰链灵活、开关轻便；进出线腔的开门机构为螺栓紧固结构。两类门盖采用不同设计策略，体现了"按操作频率和安全需求分腔设计"的原则。
四、矿用 I 类与石化 II 类对比（门盖与联锁部分）
| 对比项 | 矿用 I 类（煤矿井下） | 石化 II 类（工厂气体环境） |
|---|---|---|
| 快开门联锁 | 必须机械联锁（断电开门、关门送电） | 产生火花设备须联锁 |
| 螺栓紧固门盖 | 可设警告标志代替联锁 | 可设警告标志代替联锁 |
| 警示标志 | "严禁带电开盖"普遍设置 | 同上 |
| 联锁要求来源 | 17.3.1 + 矿用行业惯例（MA 认证强制） | 17.3.1（按是否产生火花判定） |
| 典型门盖结构 | 止口型快开门 + 机械联锁 | 螺栓门盖 + 警告牌 / de 复合结构 |
| 隔离装置 | 隔离开关与门盖强制联锁 | 按设备类型决定 |
| 巡检要求 | 联锁完好性列为矿用防爆检查必查项 | 按企业防爆管理制度执行 |
工程背景： 矿用设备联锁要求源自井下严酷环境——空间狭小、粉尘瓦斯共存、操作人员可能误操作。多年来煤矿事故教训推动"断电开门、关门送电"成为矿用隔爆设备的硬性标准。石化领域则更多依赖"螺栓门盖 + 警告标志 + 管理制度"的组合。
五、快开门与联锁装置选型指南
5.1 门盖结构选型
| 场景 | 推荐结构 | 理由 |
|---|---|---|
| 频繁操作（隔离开关、馈电开关） | 快开门 + 机械联锁 | 操作便捷，安全有保障 |
| 较少开启（接线腔） | 螺栓紧固门盖 + 警告牌 | 成本低，结构简单 |
| 大法兰密封面 | 止口型 + 螺栓均布 | 密封可靠，间隙均匀 |
| 高温高压腔体 | 螺纹式门盖 + 紧定螺钉 | 啮合长度大，强度高 |
5.2 联锁装置选型检查表
- [ ] 快开门是否与隔离开关机械联锁（不断电不能开门、门不关不能合闸）
- [ ] 联锁动作是否可靠、防误操作
- [ ] 螺栓门盖是否设置"严禁带电开盖"警告牌
- [ ] 联锁装置失效时是否有冗余保护
- [ ] 门盖开启后，腔内带电部件是否有防护盖板
- [ ] 联锁活动部件是否耐磨、防锈、耐频繁操作
- [ ] 警告标志是否清晰、持久、设置在明显处
六、相关试验评估方法
6.1 门盖相关型式试验
| 试验项目 | 内容 | 门盖相关要点 |
|---|---|---|
| 爆炸压力测定 | 充入标准爆炸性混合物点火，测参考压力 | 门盖按文件规定力矩/位置关闭 |
| 过压试验（静压法） | 1.5倍参考压力，保压≥10s | 门盖无永久变形、联锁无损伤 |
| 过压试验（动压法） | 1.5 倍参考压力爆炸冲击 | 多次爆炸，检查门盖间隙 |
| 内部点燃不传爆试验 | 腔内点火，外部不传爆 | 门盖接合面间隙无永久性增大 |
| 联锁功能验证 | 模拟带电状态操作门盖 | 联锁可靠阻止开盖/合闸 |
6.2 联锁功能验证要点
- 带电开门测试：隔离开关合闸状态下尝试开门，联锁应可靠阻止；
- 未关门合闸测试：门盖未完全关闭/锁住状态下尝试合闸，联锁应可靠阻止；
- 反复操作测试：连续开关门 + 分合闸循环（如 100 次以上），联锁无卡滞、无失效；
- 冲击后复测：外壳冲击试验后复测联锁功能，确认机械结构未受损。
合格判据： 快开门联锁在任何状态下都不允许出现"带电可开盖"或"未关门可合闸"的失效模式。
6.3 例行检验
- 矿用设备日常防爆检查将联锁完好性列为必查项；
- 门盖开启后检查腔内带电部件防护盖板是否齐全；
- 警告标志缺损、模糊须及时更换。
七、设计避坑指南
坑1：快开门"无联锁"
问题： 快开门未与隔离开关机械联锁，带电开盖引发人身事故。
避坑： 矿用设备快开门必须机械联锁；产生火花设备的快开门同样强制；联锁应"断电开门、关门送电"双向闭环。
坑2：联锁"只联锁不联动"
问题： 联锁装置装了，但隔离开关断开后门盖仍无法打开，或门盖打开后隔离开关仍能合闸。
避坑： 设计阶段做联锁逻辑验证；出厂前逐台功能测试；确认"开盖-断电-送电"全流程联动。
坑3：警告标志"位置不当"
问题： "严禁带电开盖"警告牌装在门盖内侧，关门后看不到。
避坑： 警告标志设在设备明显处（门盖外侧或面板），清晰、持久、不可撕毁。
坑4：门盖接合面"变形超差"
问题： 快开门结构刚度不足，多次开关后门盖翘曲，接合面间隙超标。
避坑： 门盖加强筋设计；止口配合公差控制；定期复测接合面间隙。
坑5：联锁机构"易被解除"
问题： 联锁可用普通工具甚至徒手解除，失去保护意义。
避坑： 联锁解除须专用工具；设置防篡改结构；检修后必须恢复联锁。
坑6：螺栓门盖"代替联锁"误用
问题： 正常运行产生火花的设备，用螺栓门盖 + 警告牌代替联锁，但操作人员忽视警告带电开盖。
避坑： 涉及人身安全的高风险设备，即使标准允许警告牌，也应主动加装联锁；螺栓门盖开盖前必须断电确认。
总结
快开门与机械联锁的设计核心要点回顾：
- 快开门：两步操作（关合+锁住 / 解锁+打开），操作必须清晰、防误；
- 联锁铁律：与隔离开关机械联锁——不断电不能开门、门不关不能合闸；
- 门盖分类：快开门强制联锁，螺栓门盖/螺纹门盖设警告标志（17.3.2/17.3.3）；
- 矿用 vs 石化：I 类强制机械联锁 + MA 认证把关，II 类按是否产生火花判定 + 管理制度配合；
- 试验验证：联锁功能验证（带电开门/未关门合闸/反复操作/冲击后复测）贯穿型式试验与例行检验；
- 避坑：无联锁、不联动、标志错位、变形超差、联锁可解除——每个坑都是事故隐患。
快开门的安全不是靠"操作者小心"，而是靠"机构强制"。机械联锁让错误操作无法发生，这才是隔爆外壳最可靠的安全设计。
本文技术参数依据 GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳"d"保护的设备》第 3、11、15、17 章整理，具体设计请以标准原文和防爆认证机构意见为准。
