🔴 密封圈失爆8条！一个小橡胶圈，决定整台设备的生死

在隔爆型电气设备中，密封圈看似不起眼，却是隔爆性能的关键"守门员"。硬度不对、尺寸偏差、穿多根电缆、割开使用……每一个违规操作都可能让密封圈失效，整台设备瞬间失爆。

本文根据国家防爆标准，逐条图解密封圈类的8条失爆判定规则，附标准出处，防爆检查必看！

📖 一、密封圈材质与尺寸

规则1：密封圈须采用邵氏硬度45~50度的橡胶制造，否则为失爆

密封圈的硬度直接决定了其密封性能。硬度过低，密封圈无法有效压紧；硬度过高，则无法产生足够的变形来填充间隙。邵氏硬度45~50度是经过验证的合理范围。实际测试发现邵氏硬度在60左右才能满足线缆夹紧力的抗拉拔测试。

同时要求：密封圈的分层侧在接线时，应朝向接线腔里面。

密封圈尺寸须符合以下规定，如有一项达不到要求均属失爆：

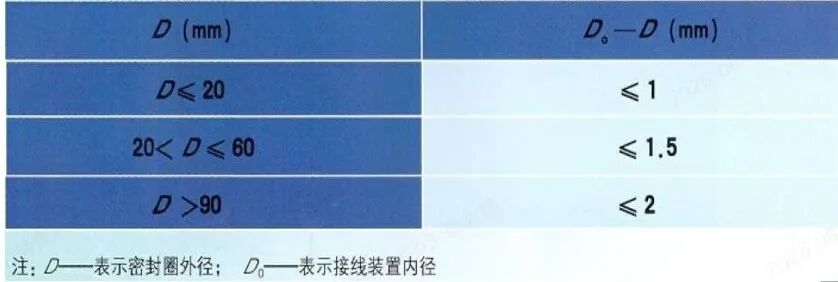

• （1） 密封圈外径（D）与接线装置内径（Do）之差：
• （2） 密封圈内径不大于引入电缆外径+1mm
• （3） 密封圈的宽度不小于电缆外径的0.7倍
• （4） 密封圈的厚度不小于电缆外径的0.3倍，且不小于4mm

📚 标准出处：GB 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》第5.2条;AQ 1103-2014《煤矿用隔爆型电气设备检修规范》第5.3.3条

📖 二、密封圈外观与加工

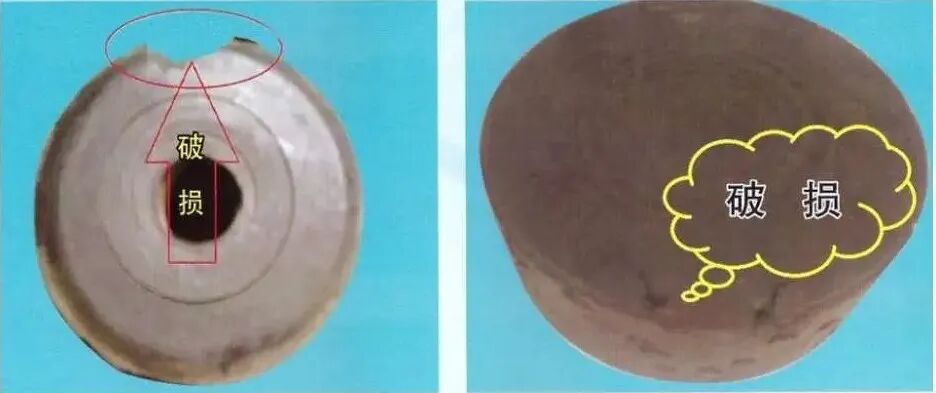

规则2：密封圈破损、龟裂、老化、变形严重失去弹性，属于失爆

密封圈出现破损、龟裂、老化发硬、严重变形等缺陷，已无法保证密封效果，必须立即更换。

📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014 第5.3.3条

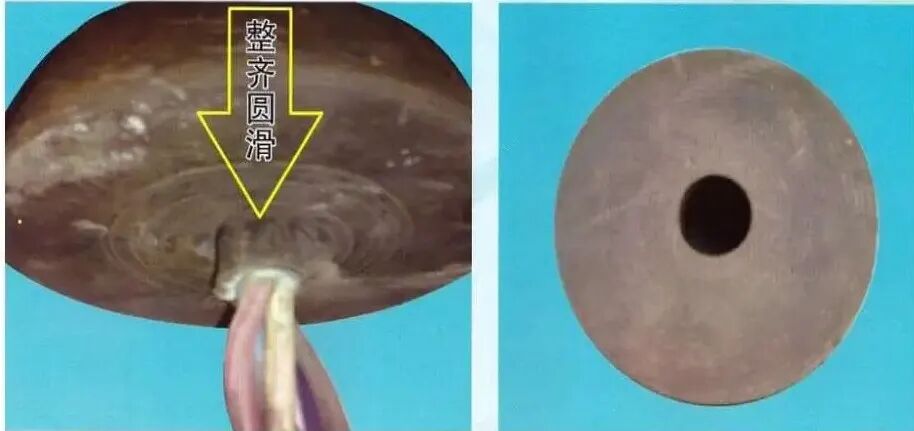

规则3：密封圈用刀削后应整齐圆滑，不得出现锯齿状，锯齿直径差大于2mm为失爆

当电缆外径与密封圈内径不匹配时，允许用刀削密封圈内孔以适配电缆。但削后必须整齐圆滑，出现锯齿状或直径差大于2mm，说明加工不合格，密封效果无法保证。

📚 标准出处：AQ 1103-2014 第5.3.3条;GB 3836.2-2021 第5.2条

📖 三、密封圈使用规范

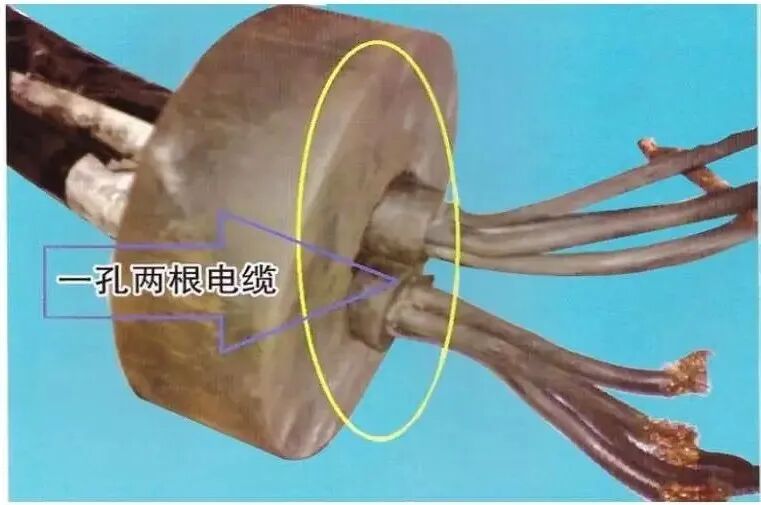

规则4：密封圈单孔内穿进多根电缆，属于失爆

一个密封圈的一个孔内只能穿入一根电缆。多根电缆穿入同一孔内，无法实现有效密封，属于失爆。

📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014 第5.3.3条

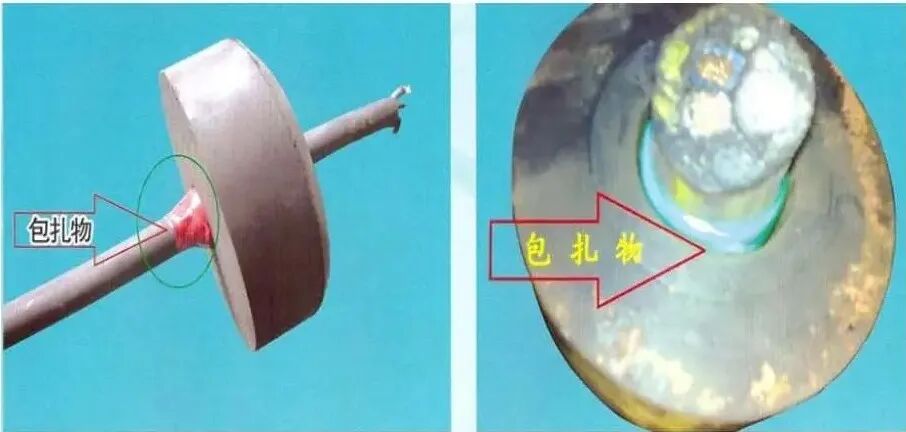

规则5：密封圈与电缆护套之间包扎其他物体，属于失爆

密封圈与电缆护套之间不得包扎绝缘胶布、塑料带等任何其他物体。包扎物会破坏密封圈的压紧效果，导致密封失效。

📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014 第5.3.3条

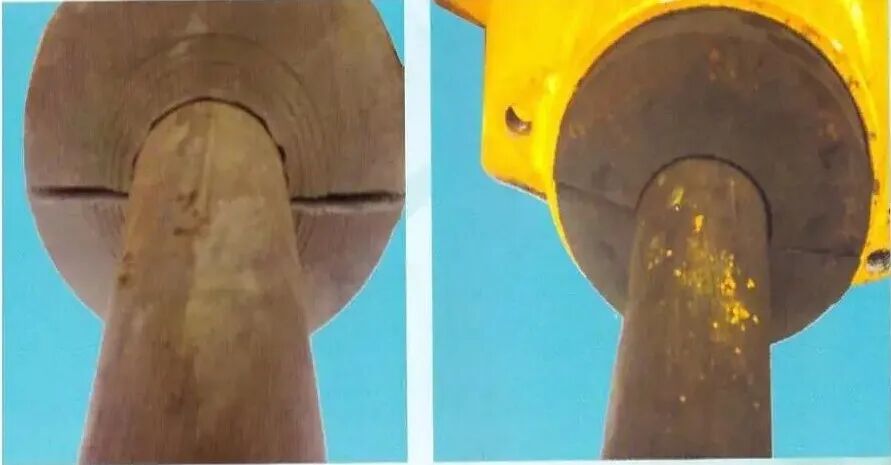

规则6：密封圈割开成两半使用，属于失爆

密封圈必须完整使用，不得割开成两半。割开后密封圈无法形成完整的环形密封，隔爆面不完整。

📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014 第5.3.3条

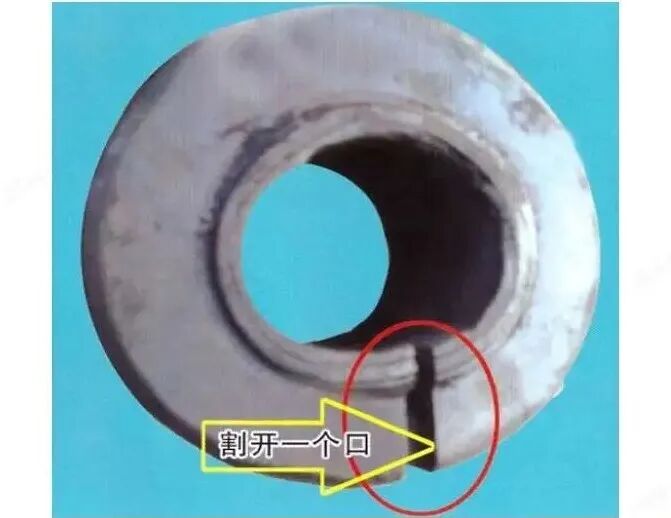

规则7：密封圈割开一口使用，属于失爆

即使只在密封圈上割开一个口子，也属于失爆。开口会破坏密封圈的完整性，无法形成有效的隔爆密封。

📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014 第5.3.3条

📖 四、密封圈规格与数量

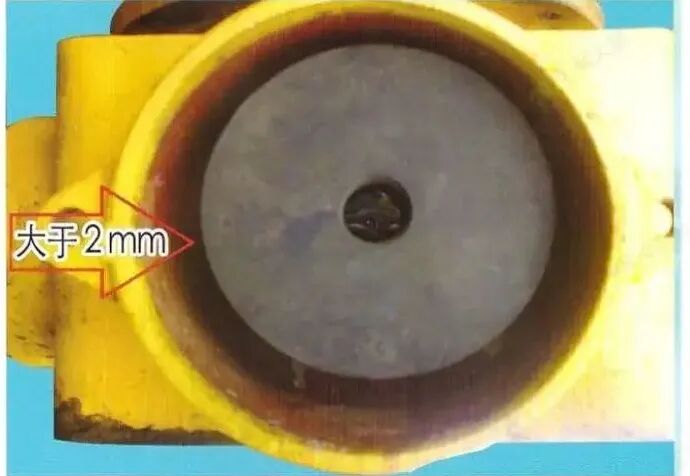

规则8：密封圈小，与喇叭嘴内径差大于规定值，属于失爆

密封圈外径与接线嘴内径的配合间隙必须符合规定。密封圈过小，间隙过大，无法有效密封，属于失爆。

📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014 第5.3.3条

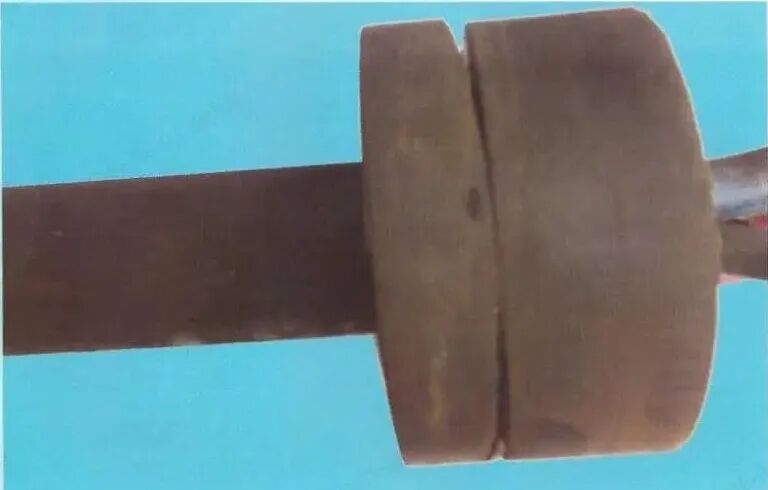

规则9：一个引入装置用两个密封圈，属于失爆

一个引入装置（接线嘴）只能使用一个密封圈。使用两个密封圈会导致压紧不均，内外密封圈无法同时有效密封，属于失爆。

📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014 第5.3.3条

📌 总结速查表

📚 主要引用标准

💡 编者按：密封圈是隔爆设备中最便宜却最关键的零件之一——一个几块钱的橡胶圈，可能决定整台设备的生死。硬度、尺寸、完整性、使用方式，每一项都有严格的标准。巡检时请逐项对照，做到"圈圈合规、孔孔密封"。

声明：文中图片来自《煤矿井下电气设备防爆完好培训图册》，主编：方志有、阎文晏

🔒 防爆于未燃，安全在细节。
