在煤矿、石化等爆炸性危险场所，隔爆型电气设备的接线装置（俗称"喇叭嘴"）是防爆的最后一道防线。一个密封圈装反、一个钢圈缺失，都可能让隔爆外壳瞬间失效——失爆即隐患，隐患即事故。
本文根据国家防爆标准，逐条图解喇叭嘴的21条失爆判定规则，每一条都附上标准出处，建议收藏备用！
📖 一、基本要求

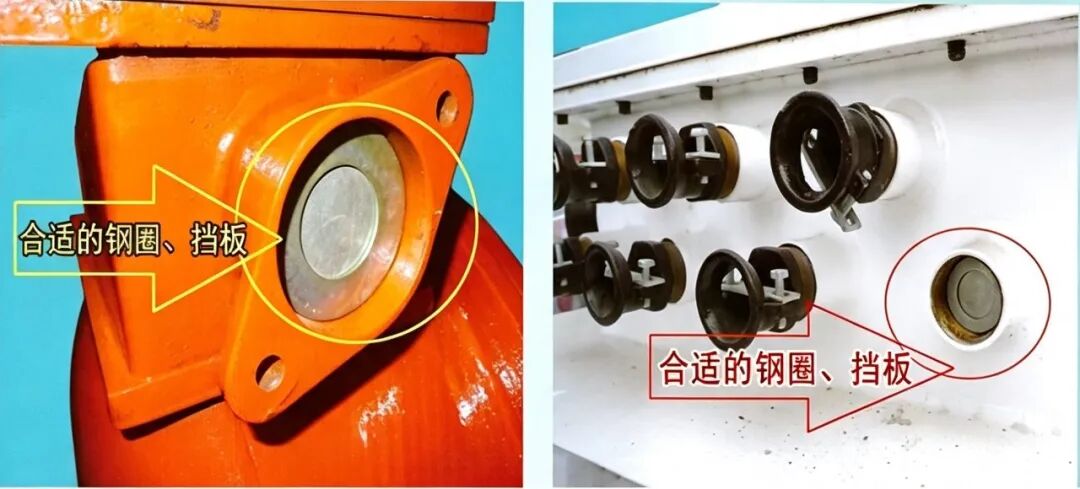

规则1：有合适的钢圈、挡板，属于完好
喇叭嘴内必须配备与接线嘴规格匹配的钢圈和挡板，且安装到位，方可判定为完好。
📚 标准出处：GB 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》第5.2条;GB 3836.15-2024 第6.1条

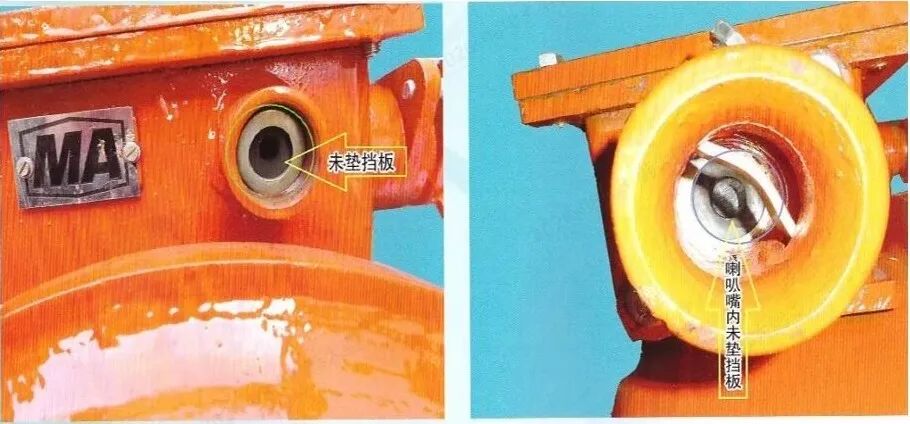

规则2：喇叭嘴内未垫挡板者，属于失爆
挡板是隔爆接合面的关键部件，缺失挡板意味着隔爆面不完整，火焰可能直接传播。
📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014《煤矿用隔爆型电气设备检修规范》第5.3.2条

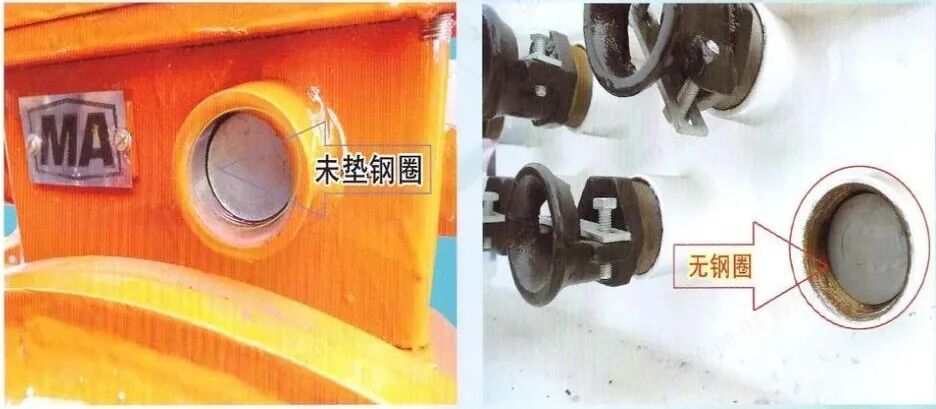

规则3：喇叭嘴内未安装钢垫圈者，属于失爆
喇叭嘴内缺少钢垫圈，会导致喇叭嘴压不紧，属于失爆。
📚 标准出处：GB 3836.2-2021 第5.2条隔爆接合面间隙要求;AQ 1103-2014 第5.3.2条

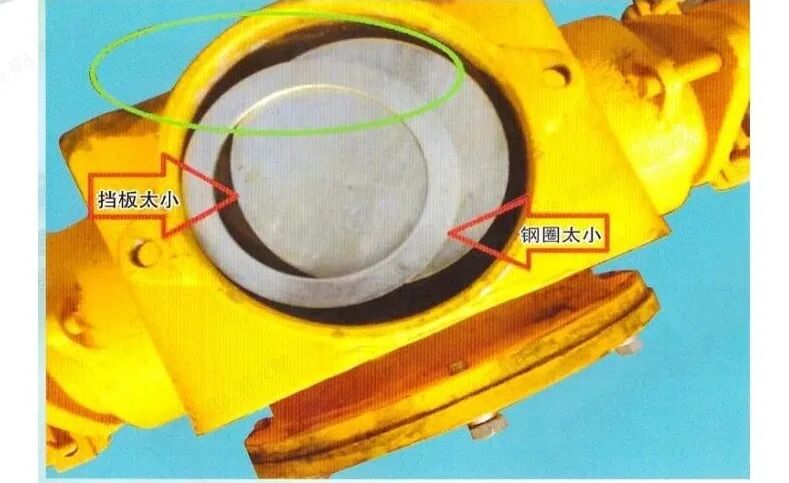

规则4：挡板外径与接线嘴内径之差应不大于2mm，否则属于失爆
挡板与接线嘴的配合间隙直接影响隔爆性能，间隙超标即为失爆。
📚 标准出处：GB 3836.2-2021 第5.2条;MT/T 933-2005 第4.3条

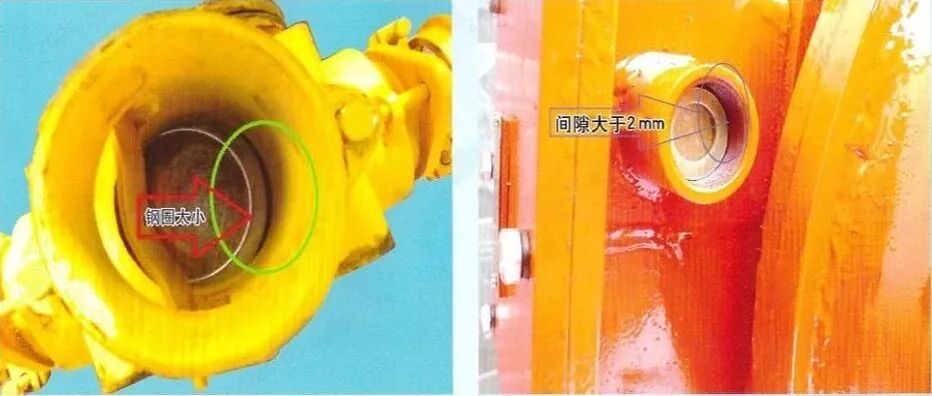

规则5：金属圈外径与接线嘴内径之差应不大于2mm，否则属于失爆
金属圈同样需要与接线嘴内径紧密配合，间隙超标无法保证隔爆性能。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条
📖 二、钢圈与挡板质量要求

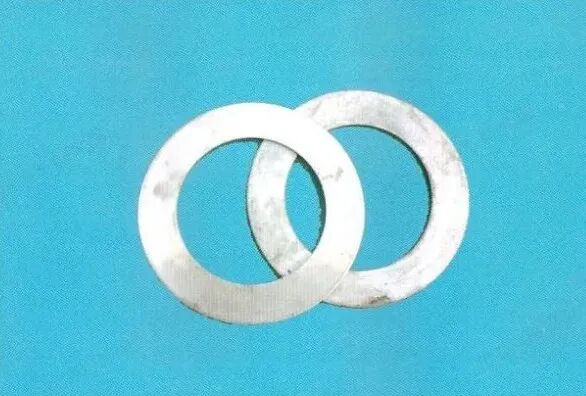

规则6：喇叭嘴内装两个钢圈者，属于失爆
螺旋式接线嘴只限装接一个金属圈，装两个钢圈会导致压紧不均，密封失效。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条

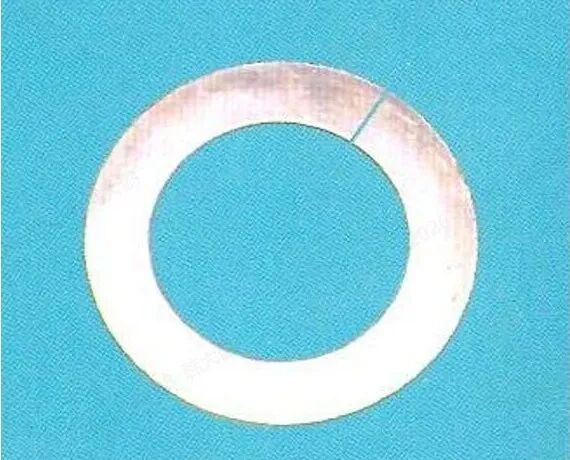

规则7：喇叭嘴内所垫钢圈开口者，属于失爆
开口钢圈无法形成完整的隔爆面，火焰可从开口处泄出，属于严重失爆。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条

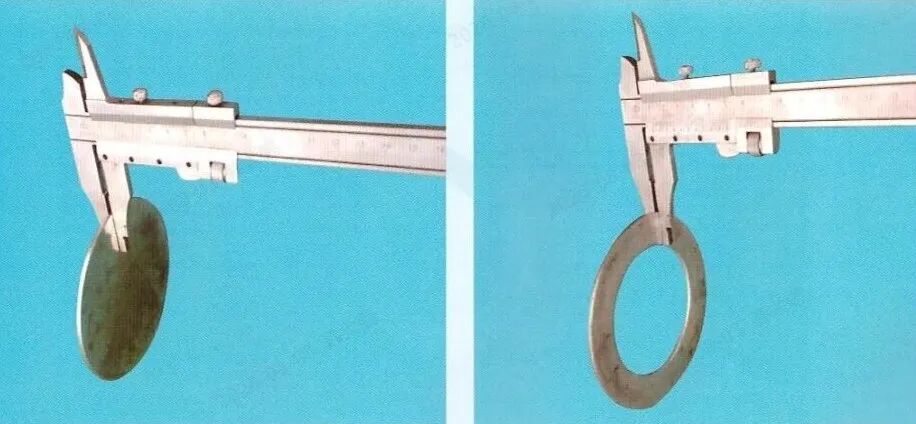

规则8：挡板、金属圈厚度应不小于2mm，否则属于失爆
厚度不足的挡板或金属圈在爆炸压力下可能变形，导致隔爆面失效。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条
📖 三、压紧与余量要求

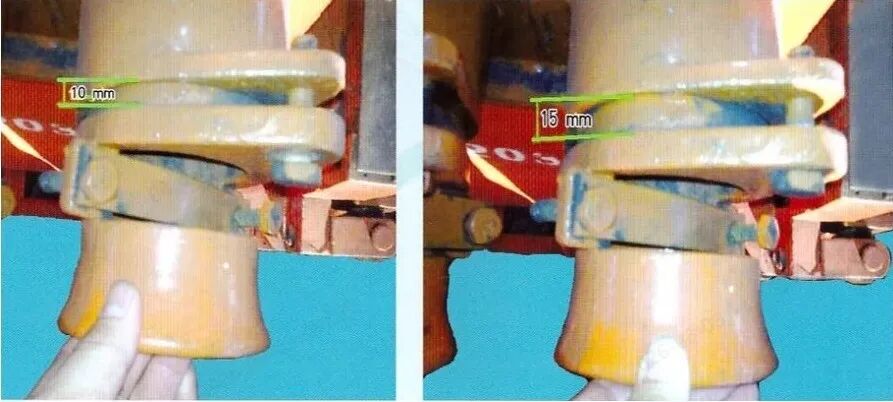

规则9：进出线嘴压紧要有余量，余量不小于1mm
压紧后必须留有余量，确保热胀冷缩时仍能保持密封。余量不足1mm判定为不完好。
📚 标准出处：AQ 1103-2014 第5.3.2条；GB 3836.2-2021 第5.2条

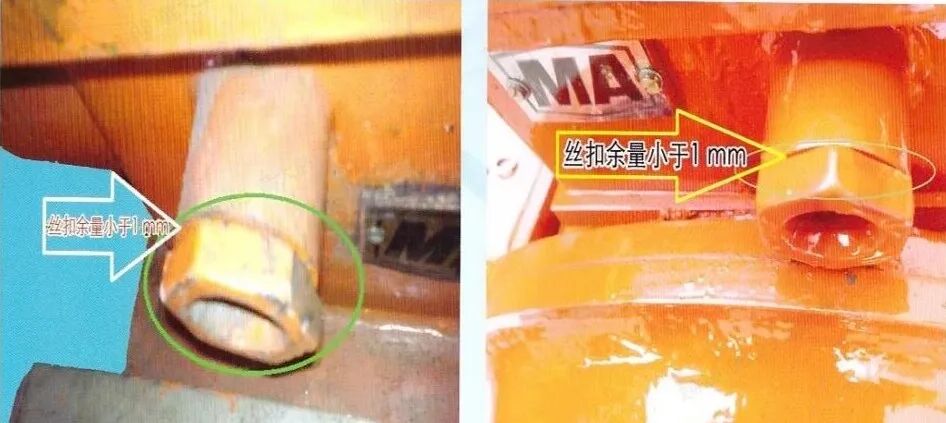

规则10：丝扣余量小于1mm，属于失爆
螺旋式接线嘴拧入后，丝扣余量不得小于1mm，否则隔爆面有效长度不足。
📚 标准出处：GB 3836.2-2021 第5.2条隔爆接合面最小长度要求；AQ 1103-2014 第5.3.2条

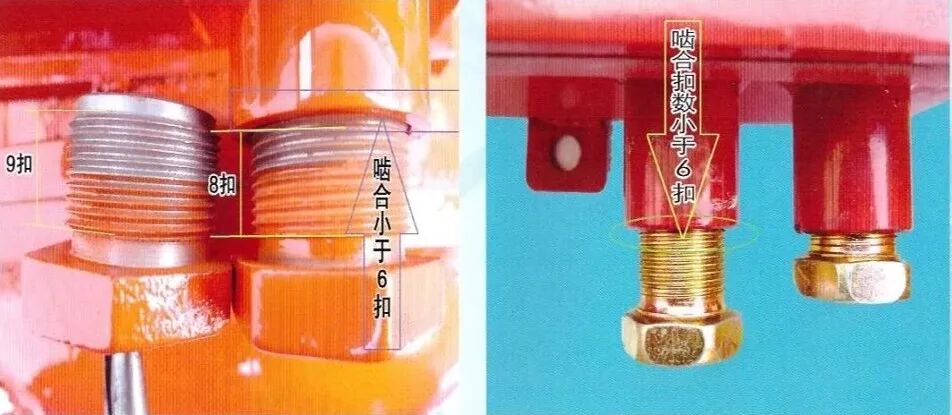

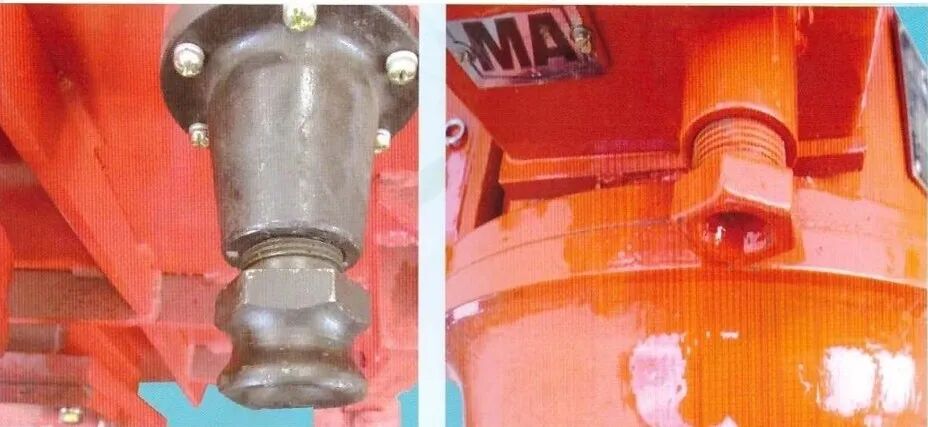

规则11：螺旋式接线嘴拧入扣数不少于6扣
螺旋式接线嘴的有效啮合扣数不得少于6扣，扣数不足则隔爆面长度不够。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条
规则12：螺旋式喇叭嘴用单手三根手指正方向拧紧超过半圈者，属于失爆
螺旋式喇叭嘴拧紧程度以"单手三指正向用力旋紧不超过半圈"为合格。超过半圈说明压紧不够，未达半圈说明不紧。
📚 标准出处：AQ 1103-2014 第5.3.2条；GB 3836.2-2021 第5.2条

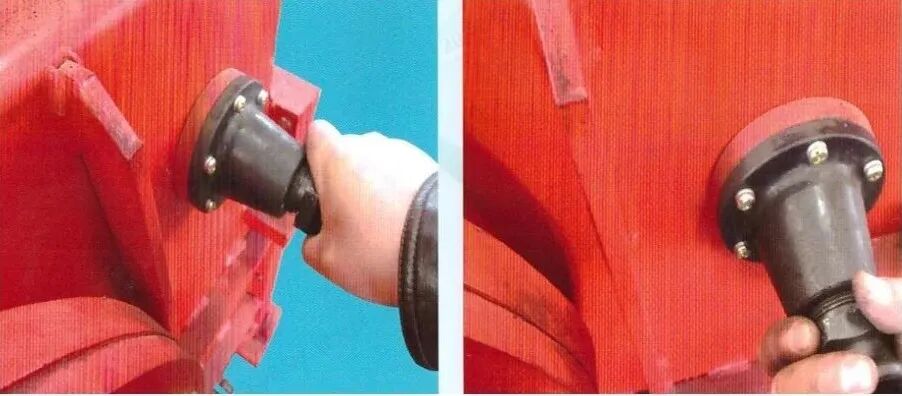

规则13：卡口式喇叭嘴单手扳动能明显摇晃时，属于失爆
卡口式接线嘴安装后必须牢固，用手扳动有明显晃动说明锁紧不到位。
📚 标准出处：AQ 1103-2014 第5.3.2条；GB 3836.2-2021 第5.2条
📖 四、缺失与安装要求

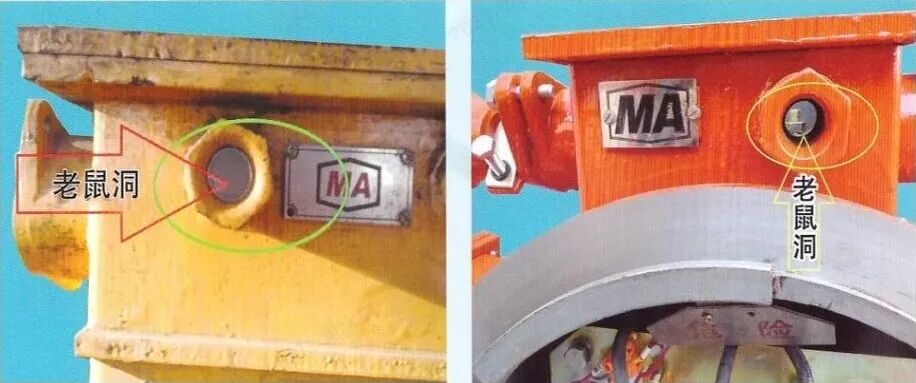

规则14：喇叭嘴内未上钢圈、挡板和密封圈，属于失爆（俗称"空嘴"）
不使用的进出线嘴必须用密封圈、挡板、钢圈依次装入压紧封堵，空嘴直接失爆。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条

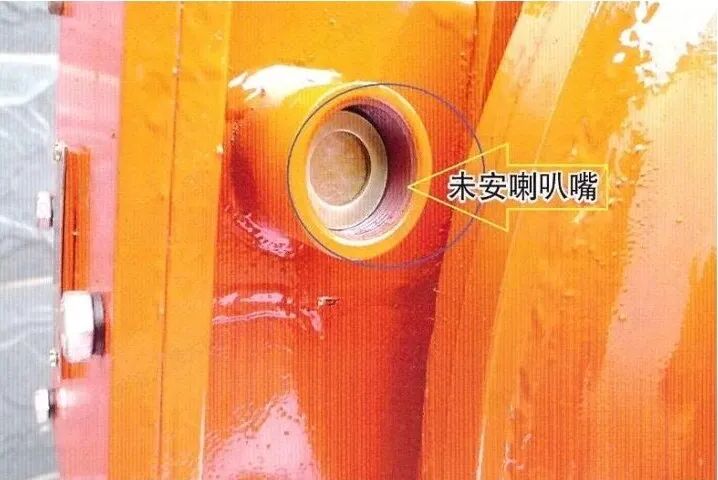

规则15：未安喇叭嘴，属于失爆
喇叭嘴本身缺失，接线口完全敞开，是最严重的失爆情形之一。
📚 标准出处：GB 3836.2-2021 第5.2条；GB 3836.15-2024 第6.1条

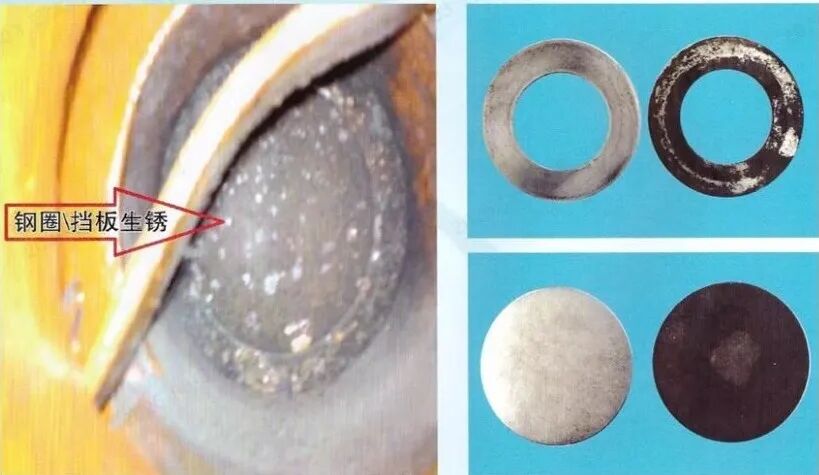

规则16：喇叭嘴内钢圈、挡板生锈，属于不完好
钢圈和挡板严重锈蚀会影响隔爆面的平整度和密封性，降低隔爆性能。
📚 标准出处：AQ 1103-2014 第5.3.2条；GB 3836.2-2021 第7.2条维护要求
📖 五、安装顺序与方向

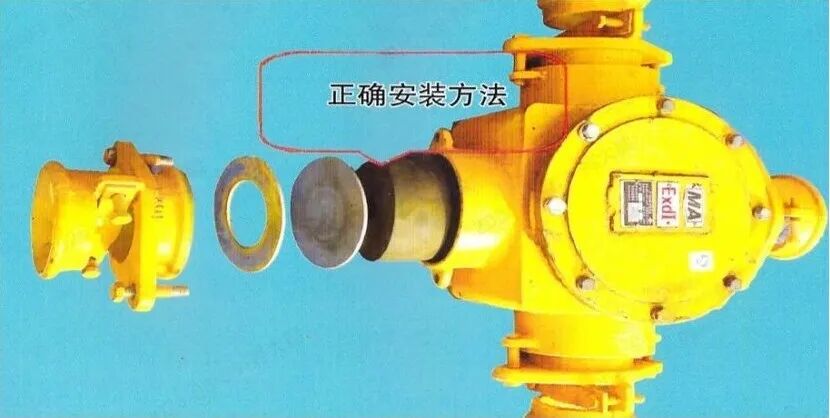

规则17：正确的喇叭嘴封堵方式为——喇叭嘴→钢圈→挡板→密封圈（分层朝接线腔里）
安装顺序自外向内依次为：钢圈→挡板→密封圈，密封圈分层朝向接线腔内部。这是最关键的安装规则！
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条

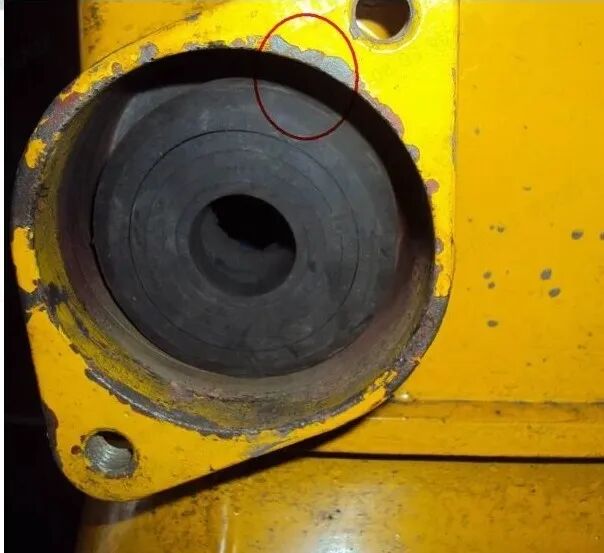

规则18：密封圈分层开口朝接线腔外，属于失爆
密封圈的分层（开口）必须朝向接线腔内部，朝外安装会导致密封失效。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条

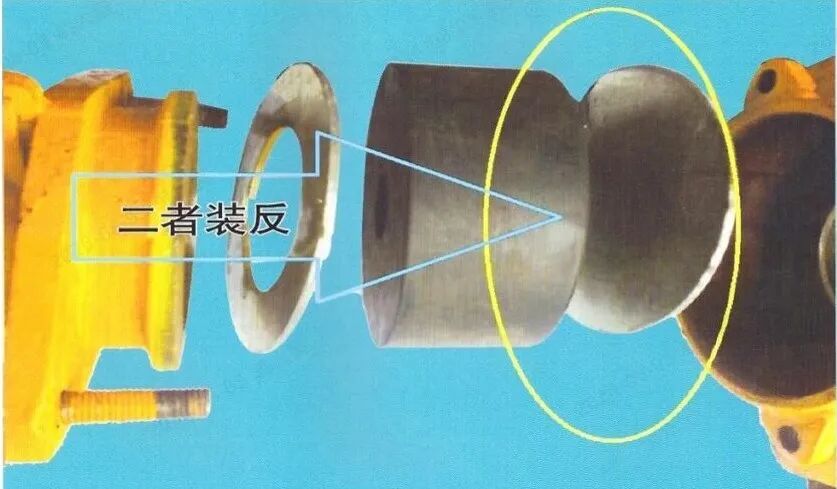

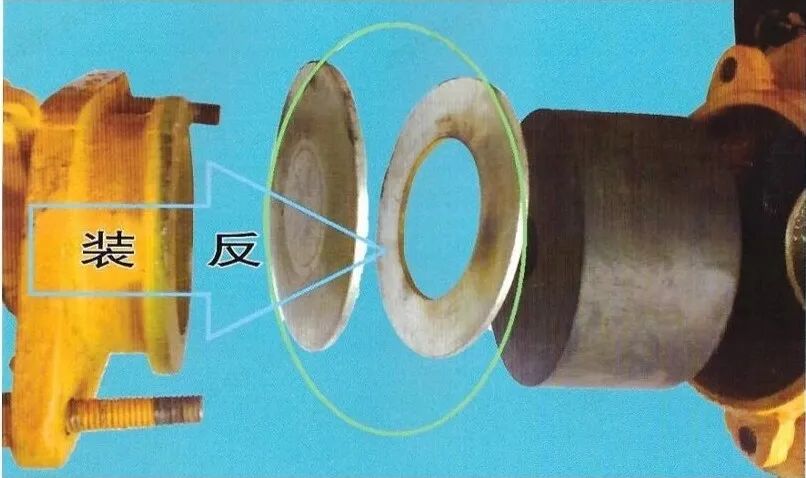

规则19：钢圈和挡板装反，属于失爆
钢圈应在外侧（靠近压紧螺母），挡板在内侧，装反则无法形成有效的隔爆接合面。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条

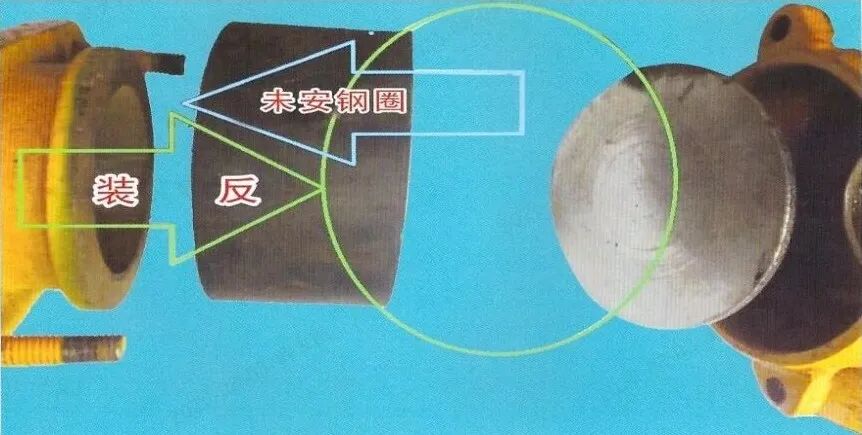

规则20：未安钢圈，属于失爆；密封圈和挡板装反，也属于失爆
钢圈缺失或密封圈与挡板装反，均导致隔爆面不完整，属于失爆。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条
规则21：密封圈和挡板装反，属于失爆
密封圈应在最内侧（靠近接线腔），挡板在密封圈外侧，装反则密封圈无法有效密封。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条
📌 总结速查表
| 序号 | 失爆情形 | 关键指标 |
|---|---|---|
| 1 | 钢圈、挡板不合适 | 规格匹配 |
| 2 | 未垫挡板 | 缺失即失爆 |
| 3 | 挡板外径与接线嘴内径差＞2mm | 差值≤2mm |
| 4 | 挡板外径与接线嘴内径差＞2mm | 差值≤2mm |
| 5 | 金属圈外径与接线嘴内径差＞2mm | 差值≤2mm |
| 6 | 装两个钢圈 | 只限一个 |
| 7 | 钢圈开口 | 开口即失爆 |
| 8 | 挡板/金属圈厚度＜2mm | 厚度≥2mm |
| 9 | 压紧余量＜1mm | 余量≥1mm |
| 10 | 丝扣余量＜1mm | 余量≥1mm |
| 11 | 丝扣扣数＜6扣 | 扣数≥6扣 |
| 12 | 螺旋嘴拧紧超半圈 | 不超半圈 |
| 13 | 卡口嘴明显摇晃 | 不摇晃 |
| 14 | 未装钢圈/挡板/密封圈（空嘴） | 必须封堵 |
| 15 | 未安喇叭嘴 | 缺失即失爆 |
| 16 | 钢圈/挡板生锈 | 不完好 |
| 17 | 封堵顺序错误 | 喇叭嘴→钢圈→挡板→密封圈 |
| 18 | 密封圈分层朝外 | 分层朝内 |
| 19 | 钢圈和挡板装反 | 钢圈外挡板内 |
| 20 | 未安钢圈/密封圈和挡板装反 | 缺失或装反 |
| 21 | 密封圈和挡板装反 | 密封圈内挡板外 |
📚 主要引用标准
| 标准编号 | 标准名称 |
|---|---|
| GB 3836.2-2021 | 爆炸性环境 第2部分：由隔爆外壳"d"保护的设备 |
| GB 3836.15-2024 | 爆炸性环境 第15部分：电气装置的设计、选型和安装 |
| AQ 1103-2014 | 煤矿用隔爆型电气设备检修规范 |
| MT/T 933-2005 | 煤矿用隔爆型电气设备接线装置 |
💡 编者按：喇叭嘴虽小，关系重大。21条失爆判定规则，每一条都是用血的教训换来的。在日常巡检中，请对照以上规则逐项排查，做到"不放过一个隐患，不留下一个失爆点"。
声明：文中图片来自《煤矿井下电气设备防爆完好培训图册》，主编：方志有、阎文晏
