⚡ 电缆接线失爆12条！一张图看懂橡套电缆与接线装置的生死线
在煤矿、石化等爆炸性危险场所，橡套电缆与接线装置的安装质量直接决定了隔爆性能是否有效。护套伸入几毫米、密封圈朝哪个方向、压线板有没有压紧……每一个细节都可能成为事故的导火索。
本文根据国家防爆标准，逐条图解橡套电缆与接线装置的12条失爆判定规则，每一条都附上标准出处，建议收藏对照检查！

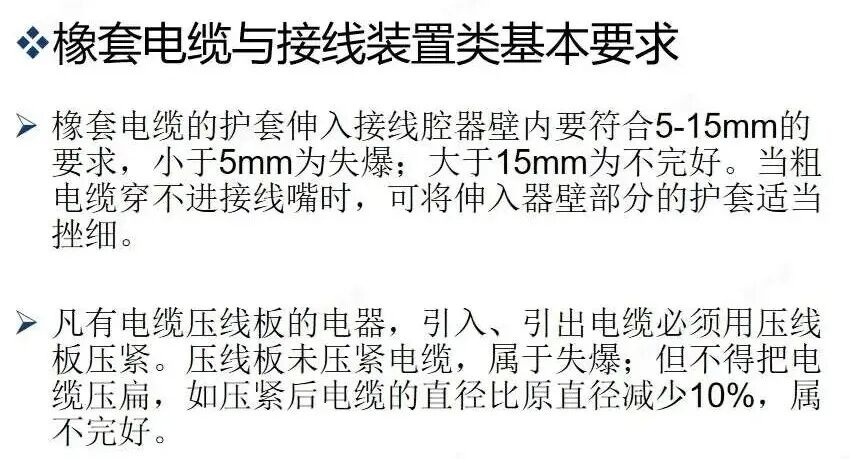

📖 基本要求
橡套电缆的护套伸入接线腔器壁内应符合5~15mm的要求：小于5mm为失爆，大于15mm为不完好。当电缆粗穿不进接线嘴时，可将伸入器壁部分的护套适当削薄。
凡有电缆压线板的电器，引入、引出电缆必须用压线板压紧。压线板未压紧电缆属于失爆，但不得把电缆压扁，压扁程度不得超过电缆直径的10%。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014《煤矿用隔爆型电气设备检修规范》第5.3.3条；GB 3836.15-2024 第6.2条

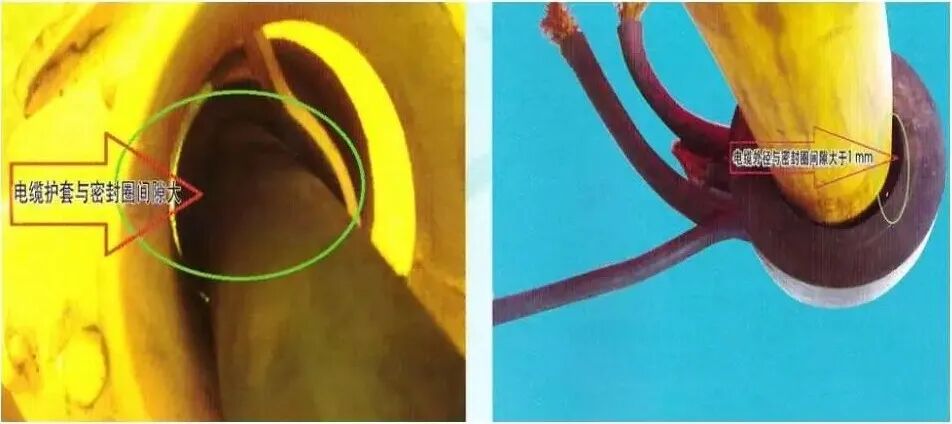

📖 一、接线方式与密封圈

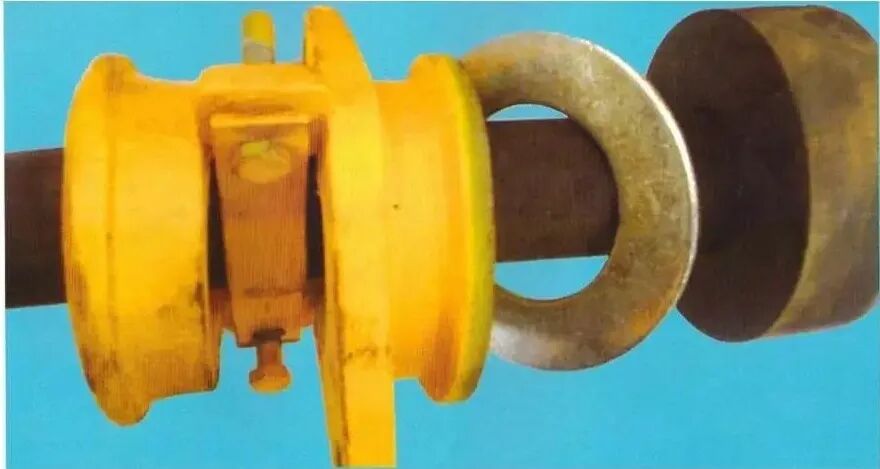

规则1：正确的接线方式为——喇叭嘴→钢圈→密封圈
接线时各部件的安装顺序为：先装入钢圈，再装入密封圈，最后压紧。顺序不可颠倒。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条

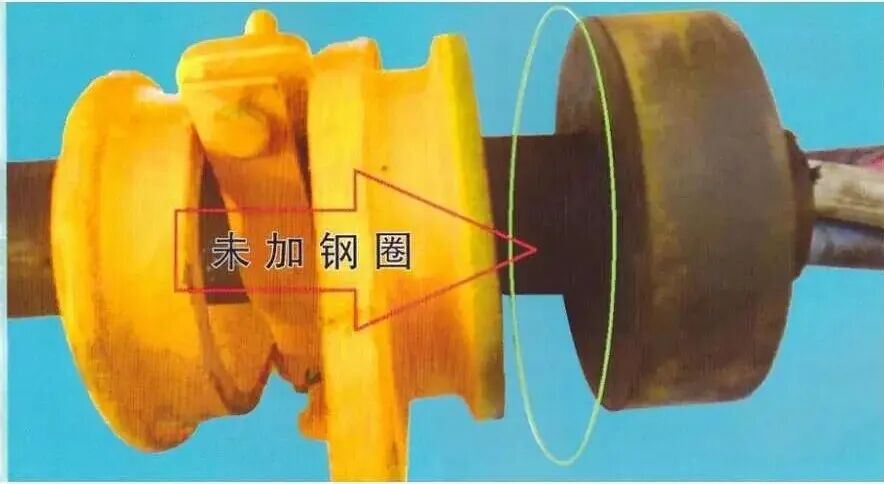

规则2：接线嘴和密封圈之间未加钢圈，属于失爆
钢圈在接线嘴和密封圈之间起支撑和压紧作用，缺失钢圈会导致密封圈无法被有效压紧，隔爆面失效。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.2条

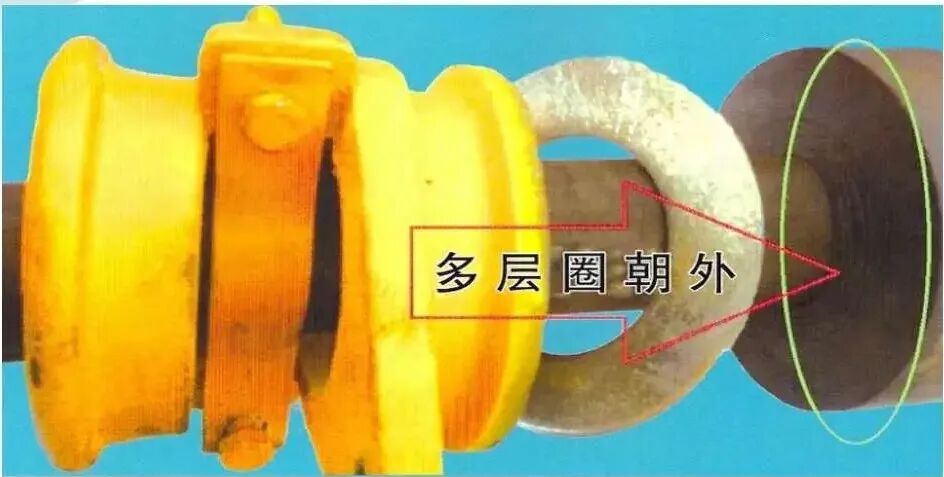

规则3：密封圈开口层朝外，属于失爆
密封圈的分层（开口）必须朝向接线腔内部，朝外安装会导致密封圈分层张开，无法有效密封。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.3条
📖 二、压紧与安装要求

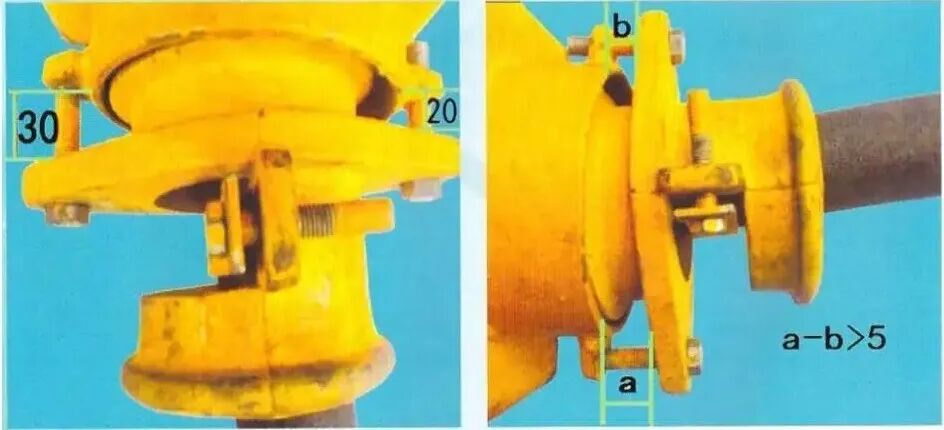

规则4：进出线嘴应平行压紧，两压紧螺栓入扣差应不大于5mm，否则属于不完好
进出线嘴的压紧螺栓必须平行拧入，两颗螺栓的入扣深度差超过5mm说明压紧不均匀，密封效果无法保证。
📚 标准出处：AQ 1103-2014 第5.3.3条；GB 3836.2-2021 第5.2条
规则5：密封圈端面与接线嘴内端面不齐，属于失爆
密封圈安装后，其端面应与接线嘴内端面齐平，不齐则说明密封圈未正确就位或规格不匹配，隔爆面不完整。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.3条
📖 三、护套伸入长度

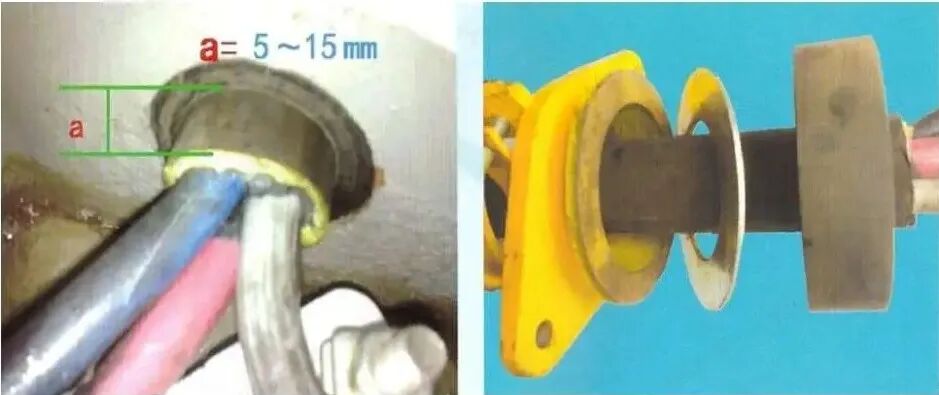

规则6：橡套电缆护套伸入接线腔器壁内应符合5~15mm的要求
护套伸入长度直接影响密封圈的压紧效果。过短（＜5mm）密封不严为失爆，过长（＞15mm）则影响密封圈变形量。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.3条；MT/T 933-2005 第4.3条

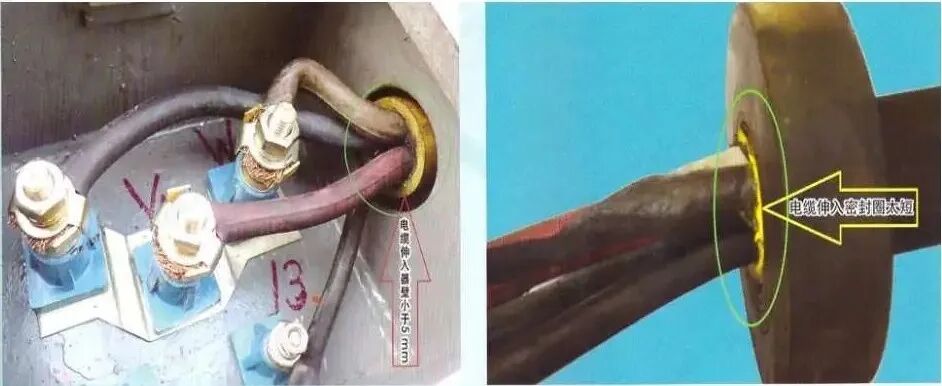

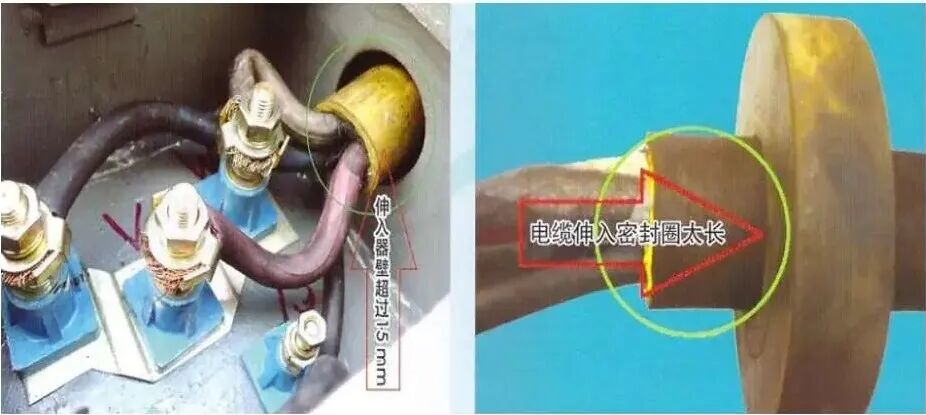

规则7：电缆护套伸入小于5mm为失爆，大于15mm为不完好
5mm是底线，低于此值隔爆面有效长度不足，属于失爆；超过15mm则影响密封圈正常压缩，属于不完好。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.3条
规则8：密封圈端面与接线嘴内端面不齐，小于5mm为失爆
密封圈端面与接线嘴内端面的间隙小于5mm，说明密封圈未被充分压紧，隔爆面长度不足。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.3条
📖 四、压线板与电缆要求

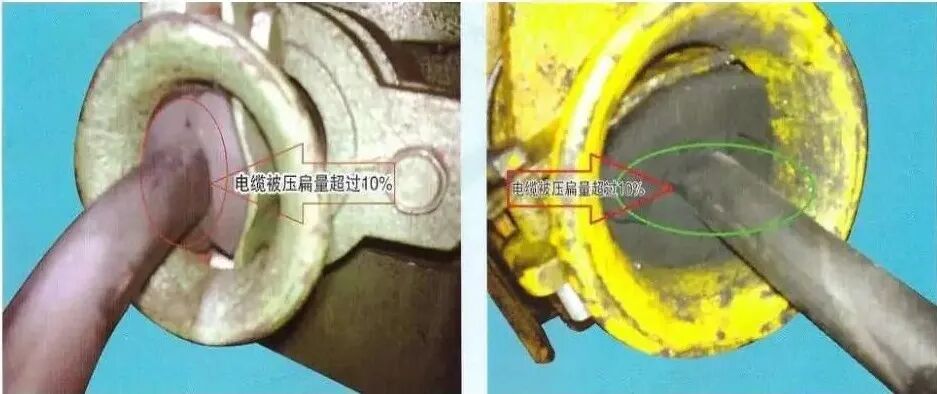

规则9：电缆被压线板压扁程度不得超过电缆直径的10%，否则属于不完好
压线板必须压紧电缆，但不得过度压扁。压扁超过10%会损伤电缆绝缘层，降低电缆使用寿命和安全性。
📚 标准出处：AQ 1103-2014 第5.3.3条；GB 3836.15-2024 第6.2条

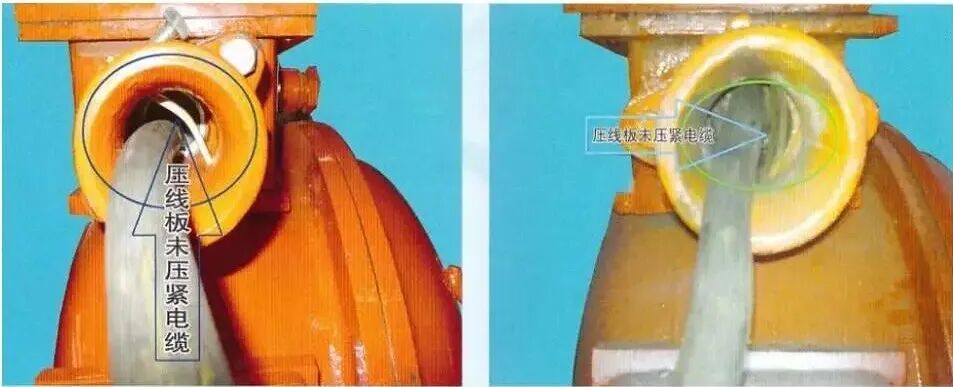

规则10：压线板未压紧电缆，属于失爆
压线板的作用是固定电缆，防止电缆被外力拉脱。未压紧的电缆可能因振动或拉力导致接线松动，产生火花。
📚 标准出处：GB 3836.2-2021 第5.2条；AQ 1103-2014 第5.3.3条
📖 五、铠装电缆与接线规范

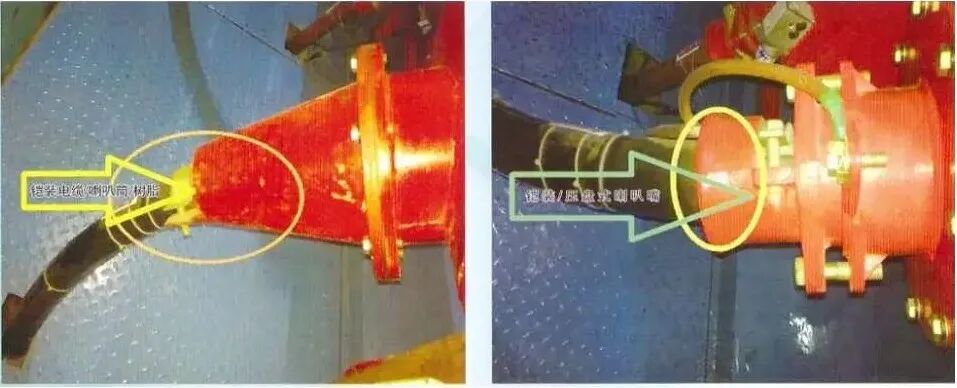

规则11：铠装电缆引入装置未采用喇叭筒并用树脂浇灌者，属于失爆
铠装电缆的引入必须采用喇叭筒结构，并用树脂浇灌密封，确保隔爆性能。未浇灌或浇灌不完整均属失爆。
📚 标准出处：GB 3836.2-2021 第5.2条;GB 3836.15-2024 第6.2条;AQ 1103-2014 第5.3.3条

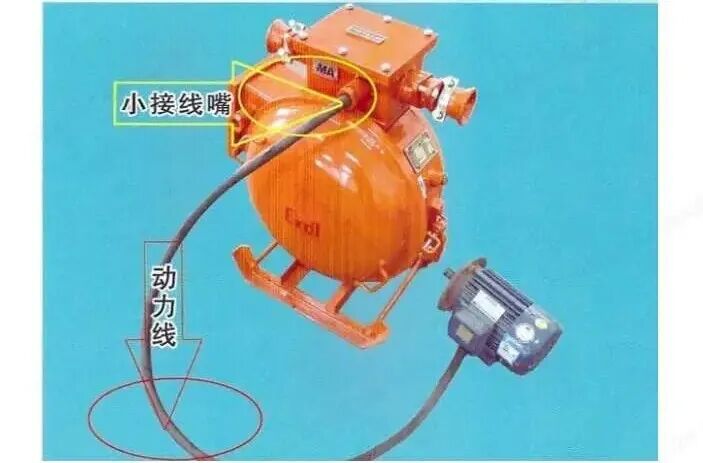

规则12：开关的小接线腔严禁进出动力线，否则属于失爆
开关的小接线腔（接线盒）设计容量有限，仅用于控制线路接线。动力线进出小接线腔会导致接线空间不足、散热不良，极易引发事故。
📚 标准出处：GB 3836.2-2021 第5.2条;AQ 1103-2014 第5.3.3条;GB 3836.15-2024 第6.2条
📌 总结速查表
| 序号 | 失爆/不完好情形 | 判定标准 | 性质 |
|---|---|---|---|
| 1 | 接线方式错误 | 喇叭嘴→钢圈→密封圈 | ✅正确 |
| 2 | 接线嘴和密封圈之间未加钢圈 | 缺失即失爆 | 🔴失爆 |
| 3 | 密封圈开口层朝外 | 分层朝内 | 🔴失爆 |
| 4 | 两压紧螺栓入扣差>5mm | 差值≤5毫米 | 🟡不完好 |
| 5 | 密封圈端面与接线嘴内端面不齐 | 端面齐平 | 🔴失爆 |
| 6 | 护套伸入长度不符合5~15mm | 5~15毫米 | ✅正确 |
| 7 | 护套伸入<5毫米 / >15毫米 | 5mm为失爆/15mm为不完好 | 🔴/🟡 |
| 8 | 密封圈端面与接线嘴内端面不齐<5mm | 间隙≥5毫米 | 🔴失爆 |
| 9 | 电缆被压扁＞10% | 压扁≤10% | 🟡不完好 |
| 10 | 压线板未压紧电缆 | 必须压紧 | 🔴失爆 |
| 11 | 铠装电缆未用喇叭筒+树脂浇灌 | 必须浇灌 | 🔴失爆 |
| 12 | 小接线腔进出动力线 | 严禁 | 🔴失爆 |
📚 主要引用标准
| 标准编号 | 标准名称 |
|---|---|
| GB 3836.2-2021 | 爆炸性环境 第2部分：由隔爆外壳"d"保护的设备 |
| GB 3836.15-2024 | 爆炸性环境 第15部分：电气装置的设计、选型和安装 |
| AQ 1103-2014 | 煤矿用隔爆型电气设备检修规范 |
| MT/T 933-2005 | 煤矿用隔爆型电气设备接线装置 |
💡 编者按：电缆接线是防爆电气设备最容易被忽视的环节，却也是最常出问题的地方。护套伸入5~15mm、密封圈分层朝内、压线板必须压紧——这些看似简单的数字和方向，背后是无数事故教训的总结。巡检时请逐项对照，做到"每一根电缆都合规，每一个接线都达标"。
声明：文中图片来自《煤矿井下电气设备防爆完好培训图册》，主编：方志有、阎文晏
