螺栓没拧对，隔爆设备就"失爆"？——隔爆外壳紧固件11条红线全图解

导语：在爆炸性环境中，一颗螺栓的疏忽可能就是"合规"与"失爆"的分界线。本文用11张实拍图，逐条拆解隔爆结合面紧固件的失爆判定标准，每条附依据规范，建议收藏备用。

紧固件类基本要求

在进入具体失爆条款之前，先明确隔爆外壳紧固件的四项基本要求：

1. 紧固件应齐全、完整、可靠。同一部位的紧固件其规格要求一致。螺栓的裸露部分一般不得超过三扣，否则为不完好。凡用螺栓连接紧固的部件，期间夹有弹性物者可不再加弹簧垫圈。

2. 隔爆外壳结合面的紧固件要上满扣，否则为失爆。紧固螺钉伸入螺孔长度不小于螺纹直径的尺寸，如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满螺孔，否则为失爆。

3. 隔爆结合面紧固件应加装弹簧垫圈或背帽，螺栓松动、无弹簧垫圈、弹簧垫圈不合格者均为失爆。

4. 紧固件应采用不锈材料或经电镀等防锈处理，否则为不完好。

📌 依据标准：

• GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》第9章“非螺纹接合面”
• GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》第5章“结构规定”、第11章“检查和试验”
• GB/T 3836.13-2021《爆炸性环境 第13部分：设备的修理、检修、修复和改造》
• MT/T 1093-2008《煤矿用隔爆型电气设备检修规范》
• 《煤矿安全规程》（2022版）第四编第四章"电气设备"

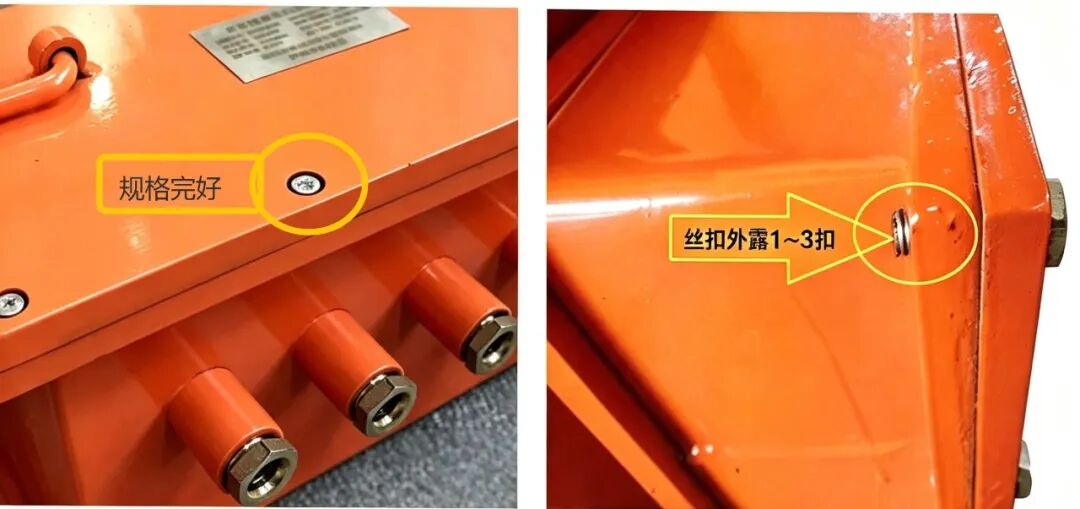

📌 完好示例：

11条失爆判定红线（图文图解）

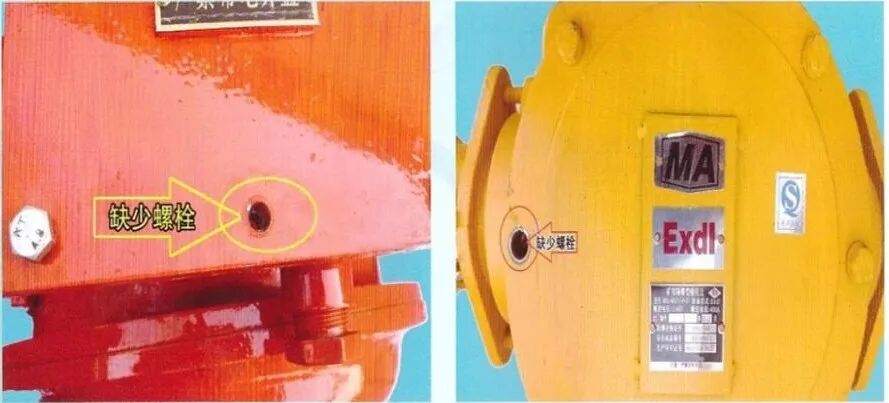

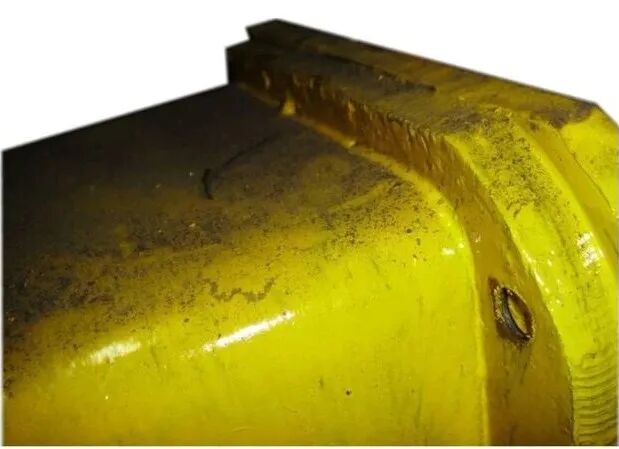

红线1：缺少螺栓

判定：缺少螺栓，属于失爆。

解读：隔爆外壳的强度依赖紧固件的完整排布。缺少任何一颗螺栓，意味着外壳在内部爆炸压力下可能产生局部变形或间隙扩大，导致火焰外泄。

📌 依据：GB/T 3836.2-2021 第5.2节“接合面”规定隔爆接合面应能承受内部爆炸压力，紧固件数量和间距应保证外壳的完整性；GB 3836.2-2010 第5.2节同等要求。

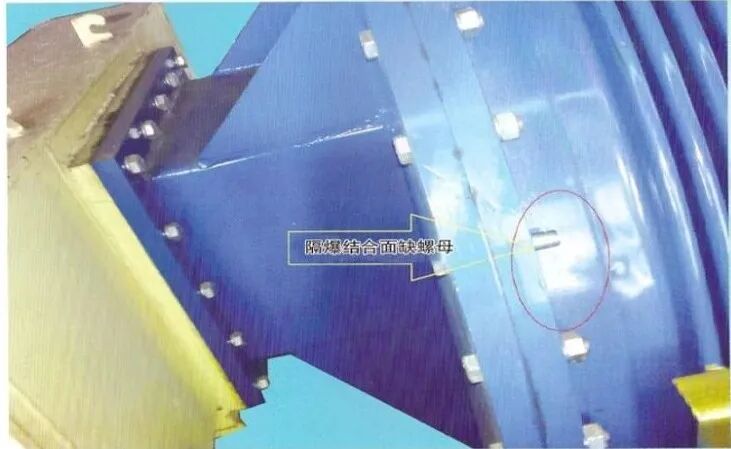

红线2：紧固螺栓缺少螺母

判定：紧固螺栓缺少螺母，属于失爆。

解读：螺栓无螺母等同于该紧固点完全失效。螺栓本身不提供夹紧力，缺少螺母将导致该处隔爆面间隙无法保证。

📌 依据：GB/T 3836.2-2021 第5.3节“紧固件”要求所有紧固件必须完整配置，包括螺栓、螺母、垫圈等配套使用；MT/T 1093-2008 第4.3条对矿用隔爆设备紧固件完整性有同等要求。

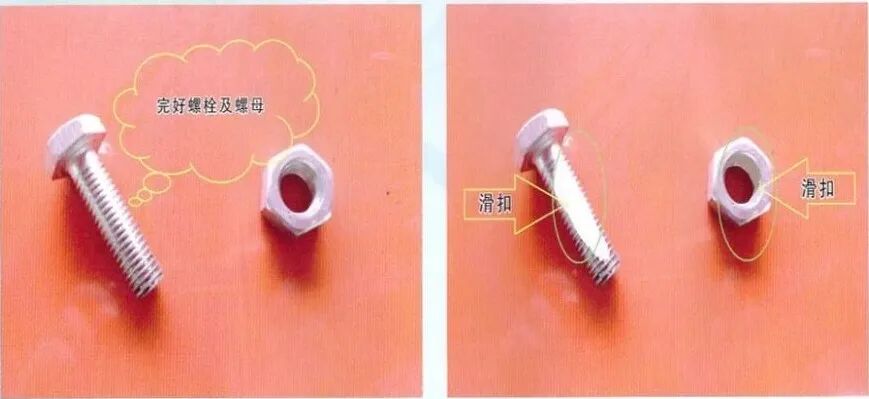

红线3：螺栓或螺孔滑扣

判定：所用螺栓（或螺孔）滑扣，属于失爆。

解读：螺纹滑扣意味着紧固件无法达到规定扭矩，夹紧力不足。在内部爆炸压力冲击下，滑扣的紧固件可能直接松脱，导致隔爆面打开。

📌 依据：GB/T 3836.2-2021 第5.3节规定紧固件应能承受相应的机械应力；MT/T 1093-2008 第4.3.2条明确螺纹滑扣属于失爆。

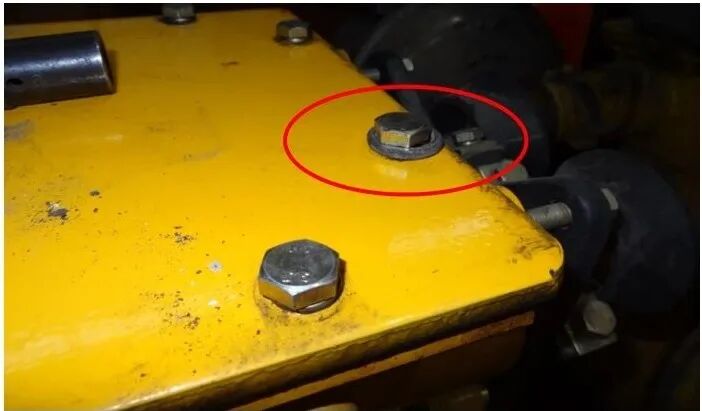

红线4：螺栓与弹簧垫圈不配套

判定：螺栓与弹簧垫圈规格不一致、螺栓与弹簧垫圈不配套，属于失爆。

解读：弹簧垫圈规格与螺栓不匹配时，垫圈无法有效压紧，防松功能失效。在振动环境下，不配套的垫圈会导致螺栓逐渐松动。

📌 依据：GB/T 3836.2-2021 第5.3节要求紧固件应配置适当的弹性垫圈或其他锁紧装置；GB/T 3836.13-2021 检修规范中明确配套要求；MT/T 1093-2008 第4.3.3条对矿用设备紧固件配套有同等要求。

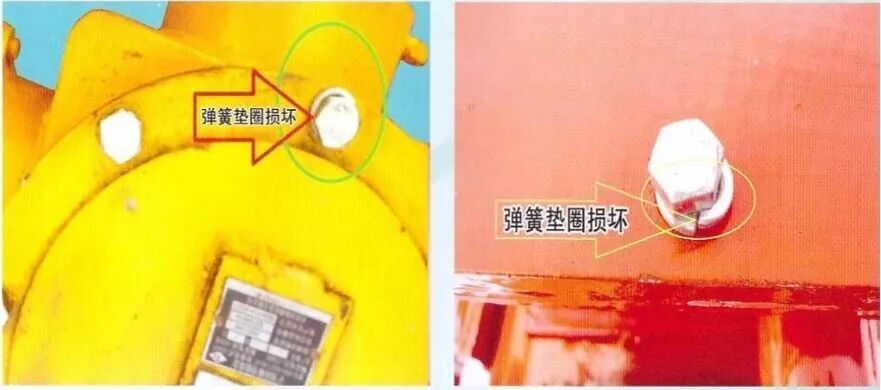

红线5：弹簧垫圈规格不合格

判定：所用弹簧垫圈规格不合格，属于失爆。

解读：弹簧垫圈的开口尺寸、厚度、材质均有标准要求。规格不合格的垫圈弹性不足或过大过小，均无法提供可靠的锁紧力。

📌 依据：GB/T 3836.2-2021 第5.3节规定弹簧垫圈应满足锁紧要求；GB/T 3836.13-2021 第7.4条检修中明确弹簧垫圈规格不合格为失爆。

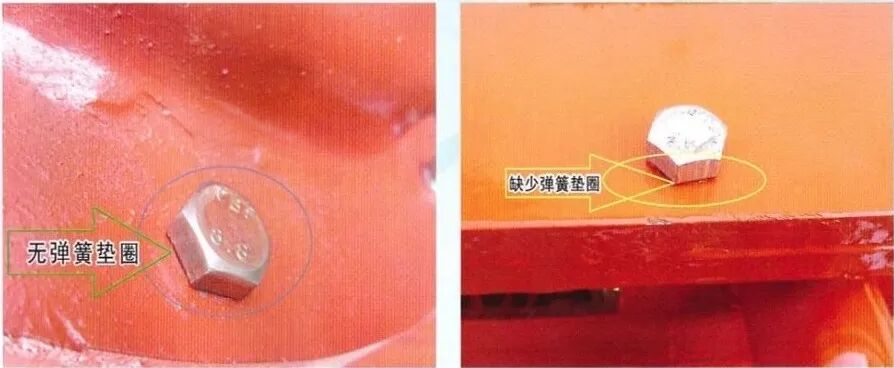

红线6：螺栓未加装弹簧垫圈

判定：紧固螺栓未加装弹簧垫圈或背帽，属于失爆。

解读：无弹簧垫圈的螺栓在设备运行振动中会逐步松动。隔爆面的间隙一旦因螺栓松动而增大，内部爆炸火焰就可能外泄，引发外部二次爆炸。

📌 依据：GB/T 3836.2-2021 第5.3节明确要求隔爆接合面紧固件应加装弹簧垫圈或采用其他有效锁紧措施；MT/T 1093-2008 第4.3.4条对矿用隔爆设备未加装弹簧垫圈判定为失爆。

红线7：螺栓规格不一致

判定：同一部位的紧固螺栓规格不一致，属于失爆。

解读：不同规格螺栓的强度、夹紧力不同，混用会导致受力不均，局部紧固力不足。同一部位必须使用统一规格的螺栓、螺母和垫圈。

📌 依据：GB/T 3836.2-2021 第5.3节“同一部位的紧固件规格要求一致”；MT/T 1093-2008 第4.3.5条对矿用设备紧固件规格不一致判定为失爆。

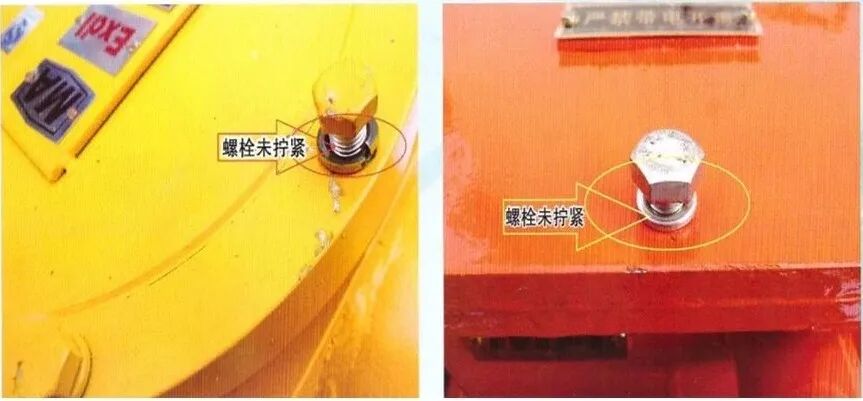

红线8：螺栓垫圈松动或未拧紧

判定：螺栓垫圈松动或未拧紧，属于失爆。

解读：螺栓未拧紧意味着隔爆面间隙无法保证。即使螺栓、垫圈齐全，未达到规定扭矩的紧固同样认定为失爆。检查时可用手试着拧动，能转动的即为松动。

📌 依据：GB/T 3836.2-2021 第5.2节隔爆接合面间隙要求；GB/T 3836.13-2021 第7.4条检修中规定紧固件应按规定力矩拧紧；MT/T 1093-2008 第4.3.6条对矿用设备螺栓松动判定为失爆。

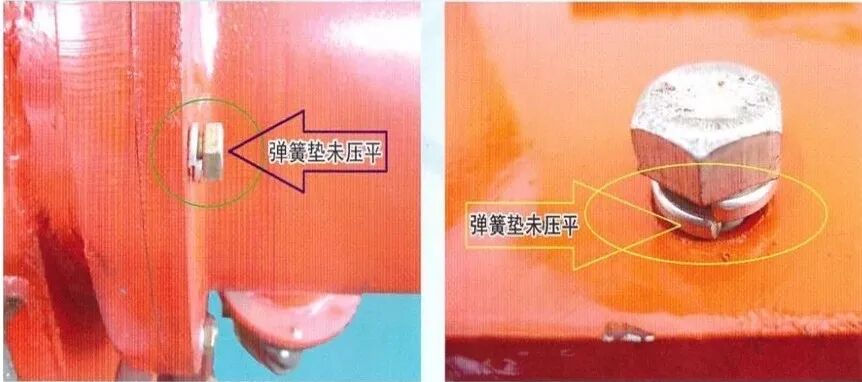

红线9：弹簧垫圈未压平

判定：螺栓弹簧垫圈未压平，属于失爆。

解读：弹簧垫圈未压平说明螺栓拧紧力矩不足。正常的弹簧垫圈在被完全压平后才达到设计锁紧力，未压平状态下的防松效果大打折扣。检查时观察垫圈开口是否完全闭合。

📌 依据：GB/T 3836.2-2021 第5.3节；GB/T 3836.13-2021 第7.4条检修中对弹簧垫圈未压平判定为失爆；MT/T 1093-2008 第4.3.7条同等要求。

红线10：螺栓未上满扣

判定：螺栓未上满扣，属于失爆。

解读：螺栓未拧到底、螺纹未完全啮合，实际有效啮合扣数减少，抗拉强度和抗剪切能力均下降。紧固螺钉伸入螺孔长度不小于螺纹直径的尺寸；如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满螺孔。

📌 依据：GB/T 3836.2-2021 第5.3节“紧固螺钉伸入螺孔长度不小于螺纹直径的尺寸”；MT/T 1093-2008 第4.3.8条对矿用设备螺栓未上满扣判定为失爆。

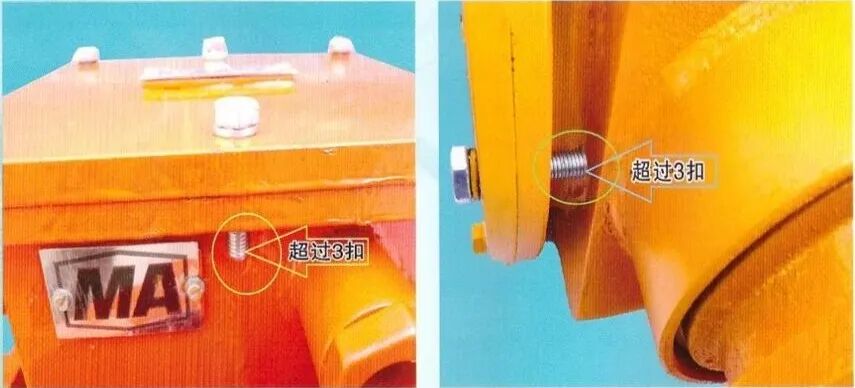

红线11：螺栓太长超出三扣

判定：螺栓太长，超出3扣，属于不完好。

解读：螺栓过长会导致裸露部分在振动中产生附加弯矩，且过长的螺栓容易积聚灰尘和腐蚀物，影响后续拆卸和维护。注意：此项判定为"不完好"而非"失爆"，但同样需要整改。

📌 依据：GB/T 3836.2-2021 第5.3节；《煤矿机电设备完好标准》第3章第2节规定螺栓裸露部分一般不得超过三扣，否则为不完好。

一张表速查：失爆 vs 不完好

结语

一颗螺栓看似微小，却是隔爆安全链条上不可断裂的一环。

11条红线中10条直接判定为"失爆"——意味着设备一旦存在这些问题，就不具备防爆性能，不得在爆炸性环境中使用。

日常检查建议：

1. 🔍 每次巡检逐一核对紧固件完整性（螺栓、螺母、垫圈三件套）
2. 🔍 用手试拧检查松动，观察弹簧垫圈是否压平
3. 🔍 检查螺栓规格是否一致、是否上满扣
4. 🔍 发现问题立即整改，不得"带病运行"

合规即壁垒，可追溯即护城河。 把每一颗螺栓拧到位，就是对安全最大的负责。

本文标准引用基于GB/T 3836系列标准（2021版，等同IEC 60079系列）、GB/T 3836.13-2021检修规范、MT/T 1093-2008矿用隔爆设备检修规范及《煤矿机电设备完好标准》。如标准更新，以最新版本为准。
