阅读提示：本文为设备维修、机电管理、安环岗必备合规手册，区分修理/检修/修复/改造四大定义，分防爆型式列明检修红线，文末附速查对照表，建议收藏打印
一、标准基础档案
1.1 基础信息

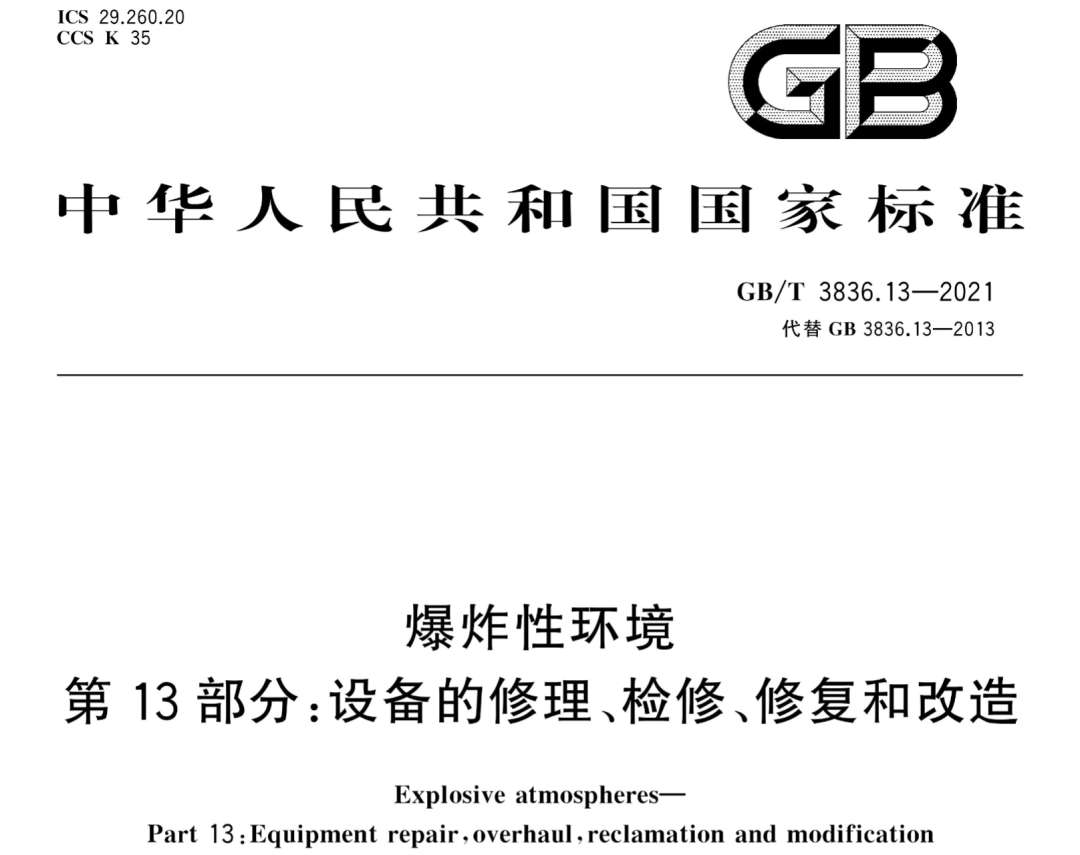

标准全称：GB/T 3836.13-2021《爆炸性环境 第13部分：设备的修理、检修、修复和改造》替代旧版：GB 3836.13-2013 发布时间：2021-10-11 实施时间：2022-05-01 定位：GB3836防爆系列设备维修改造专项通用标准，与强制性国标GB 3836.16-2024（检查维护）配套使用；GB 3836.16仅管日常巡检，GB/T 3836.13管拆机大修、零部件更换、设备改造。
1.2 适用&不适用范围
✅ 适用：爆炸性气体、粉尘危险场所全部Ex防爆电气（d/e/i/p/o/q/n/t型）的维修、大修、报废修复、结构改造
❌ 不适用：浇封型m防爆设备、电缆布线系统、煤矿井下设备（井下执行《煤矿安全规程》）
1.3 四大核心术语分清（90%企业踩坑根源）
- 修理：更换损坏零部件、修复局部缺陷，不改变设备结构/防爆参数（日常小修，更换密封圈、螺栓等标准件）
- 检修（大修）：整机拆解、全面检测、批量更换老化核心部件（电机绕组、本安电路板、隔爆壳体修复）
- 修复：报废/严重损坏设备恢复防爆性能（壳体焊接修补、烧毁电路板重制）
- 改造：改动外壳结构、材料、电路、功能、防爆参数（最高合规风险，必须报备取证）
关键红线：改造≠维修，私自改造直接丧失防爆合格证效力，安监判定重大隐患。
二、通用强制管理要求（全防爆型式统一执行）
2.1 两类主体硬性责任
（1）使用企业（业主）
- 建立设备维修全台账：维修工单、更换零部件型号、维修人员资质、维修后检测报告、防爆标识变更记录；
- 维修前核对原厂合格证、图纸，严禁采购非标替代件；
- 改造项目必须提前联系原厂/有资质机构做防爆验证，留存改造合格文件。
（2）维修单位（修理厂/内部维保班组）
- 建立完整质量管理体系，配齐耐压、绝缘、隔爆间隙等检测设备；

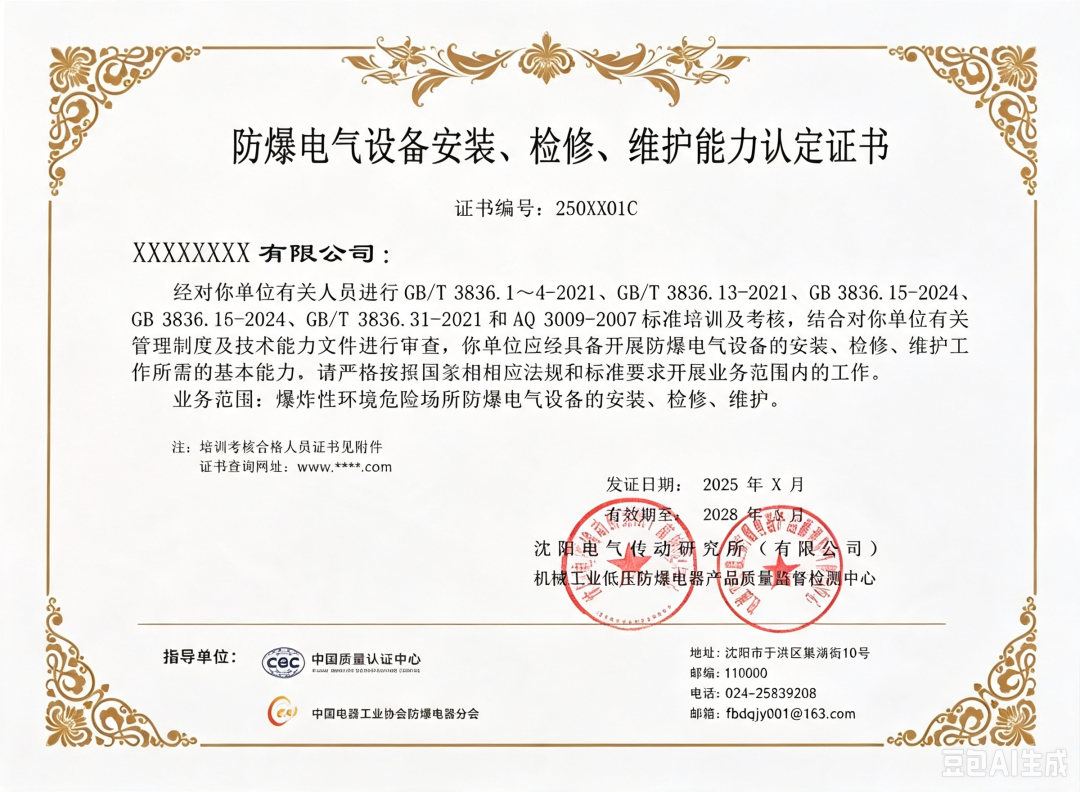

- 维修人员持证上岗，资质每3年复评一次，人员能力必须匹配对应防爆型式（只会i本安不能修d隔爆）；
- 每台设备完工出具《防爆维修合格报告》，粘贴专用R维修标识。
2.2 维修人员资质强制条款
- 基础能力：看懂防爆图纸、识别各防爆型式、掌握防爆试验方法、熟知标准限制；
- 实操要求：对应防爆型式实操考核通过；
- 继续教育：每3年重新测评，逾期无资质禁止作业；
- 专项技能：焊接、灌封、绕组重绕、本安电路维修需单独专项资质。
2.3 维修后两大判定规则

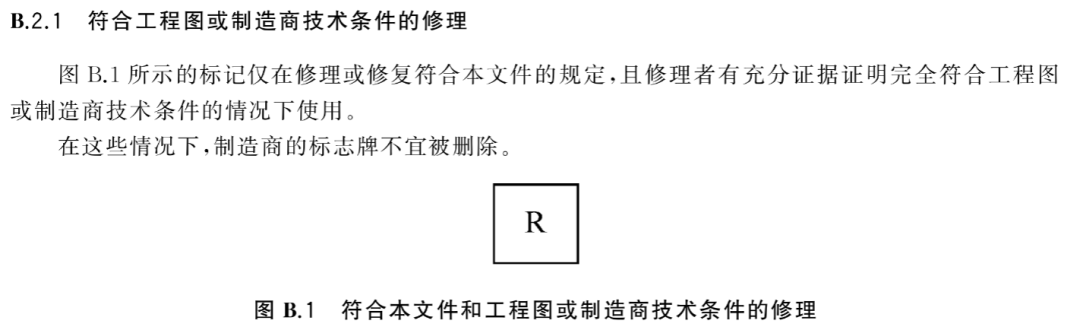

- 完全符合原厂图纸/合格证：粘贴标准R维修标识，原有防爆标识保留；
- 维修后无法完全复原原厂防爆参数：必须撕掉原厂Ex防爆铭牌，降低防爆等级使用，或转为非防爆设备，全程书面记录备案。
三、四大作业类型合规红线（高频违规点）
3.1 修理（小件更换，最低管控）
允许操作：密封圈、紧固件、端子、标准熔断器、同型号原厂元器件； 禁止：替换不同材质壳体、更改限流电阻、更换不同规格绕组。
3.2 全面检修（整机拆解大修）
强制完工检测项目：绝缘电阻、耐压试验、隔爆间隙、接地连续性、温度组别校验； 资料留存：拆解记录、零部件更换清单、全套检测原始数据。
3.3 修复（破损报废设备复原）
- 壳体焊接修补：仅允许原厂同等材质，修补后做1.5倍水压/气压承压试验；
- 电路板烧毁重制：本安电路必须严格匹配Uo/Io/Co/Lo参数，不得改动限流限压元件；
- 修复后必须第三方复检，出具专项修复报告。
3.4 改造（最高风险，重点管控）
改造定义：改动外壳尺寸、材料、电路、功率、保护参数、增加功能模块； 合规流程四步走：
- 向设备原厂或防爆检测机构提交改造方案；
- 开展改造后全套防爆型式试验；
- 取得改造符合性证明文件；
- 更换全新防爆铭牌，标注改造信息； ⚠️ 严禁行为：无方案、无试验私自加装继电器、传感器、接线端子。
四、主流防爆型式专项检修标准（分类型实操要求）
4.1 隔爆型 Ex d（工矿最常用）
- 隔爆面修复：轻微划伤仅可采用原厂指定防锈油脂，深度划痕必须机加工复原间隙；
- 壳体修补：焊接后1.5倍额定压力保压10s无渗漏；
- 电缆引入：密封圈必须匹配电缆外径，禁止多层缠绕胶带替代；
- 大修必做：外壳承压试验、法兰间隙测量、绝缘耐压500V。
4.2 本质安全型 Ex i（传感器、仪表）
- 核心禁令：禁止随意更换限流电阻、齐纳稳压管、本安PCB；
- 电路维修：替换元器件参数必须与原厂完全一致，Co、Lo限值不得突破；
- 接地要求：维修后复测接地电阻≤1Ω；
- 测试：完工500V绝缘耐压，核对本安四参数Uo/Io/Co/Lo。
4.3 增安型 Ex e（接线箱、电机）
- eb级箱体：内部禁止加装电解电容、半导体电路板；
- 电机绕组重绕：导线规格、绝缘等级、tE保护时间必须与原厂一致，跳闸误差≤+20%；
- 端子维修：爬电、电气间隙不得缩小，紧固力矩达标。
4.4 液浸型 Ex o、充砂型 Ex q、粉尘t型
- 液浸o：大修必须更换全部绝缘保护液，核查液位刻度；
- 充砂q：维修后石英砂填充密实度达标，无空腔；
- 粉尘t：外壳IP等级维持IP5X以上，非金属外壳修复后做冲击试验。
五、2021版标准对比2013旧版核心新增变化
✅ 新增维修单位全套质量管理体系硬性条款
✅ 明确隔爆接合面只能使用无蒸发型专用润滑脂
✅ 新增PCB印制电路板维修管控细则
✅ 补充ec级增安设备检修要求
✅ 新增液浸型o设备完整检修规范
✅ 明确维修R标识使用两种场景区分
✅ 增加电机绕组修复温升、效率校验要求
❌ 删除旧版模糊宽松条款，改造界定更加严格
六、GB/T3836.13（维修）VS GB3836.16（检查维护）核心区别
| 对比维度 | GB/T 3836.13-2021 | GB 3836.16-2024（强制） |
|---|---|---|
| 适用场景 | 拆机修理、大修、修复、设备改造 | 日常目视/定期巡检、带电外观检查 |
企业管理逻辑：日常巡检执行GB 3836.16，设备故障拆机维修必须执行GB/T 3836.13，两套标准缺一不可。
七、企业落地执行五步方案
- 区分作业类型：梳理设备维修工单，区分修理/检修/修复/改造，改造项目单独立项；
- 人员资质梳理：核对所有维保人员资质有效期，每3年组织复评，分防爆型式定岗；
- 完善维修台账模板：增加零部件型号、防爆检测数据、R标识粘贴记录；
- 配齐检测设备：绝缘表、耐压仪、隔爆间隙尺、压力试验工装；
- 改造前置审批：任何设备结构、电路改动，先做防爆验证再施工，留存全套试验报告。
附录：六大防爆型式维修必做试验速查表
| 防爆型式 | 维修后强制检测项目 | 合格判定标准 |
|---|---|---|
| 隔爆d | 壳体承压、隔爆间隙、500V耐压 | 1.5倍压力保压无渗漏，间隙符合合格证 |
| 本安i | 绝缘耐压、接地电阻、Uo/Io/Co/Lo匹配 | 接地≤1Ω，参数不超标 |
| 增安e | 绕组绝缘、tE保护时间、爬电距离 | 跳闸误差≤+20% |
| 液浸o | 保护液液位、箱体密封、绝缘 | 无渗漏，液位在标准区间 |
| 充砂q | 填充密实度、外壳IP防护 | 无空腔，IP达标 |
| 粉尘t | 外壳冲击、表面温度、防尘密封 | 无裂纹，温度低于粉尘引燃限值 |
