重要说明：经权威检索，目前GB/T 3836.7 现行有效版本为 2017 版，尚未发布 2021 版。国家标准化管理委员会官网及最新行业文件均显示，充砂型 "q" 保护设备标准仍执行 GB/T 3836.7-2017，自 2018 年 7 月 1 日起实施。本文将基于该版本进行全面解读。
一、标准概述

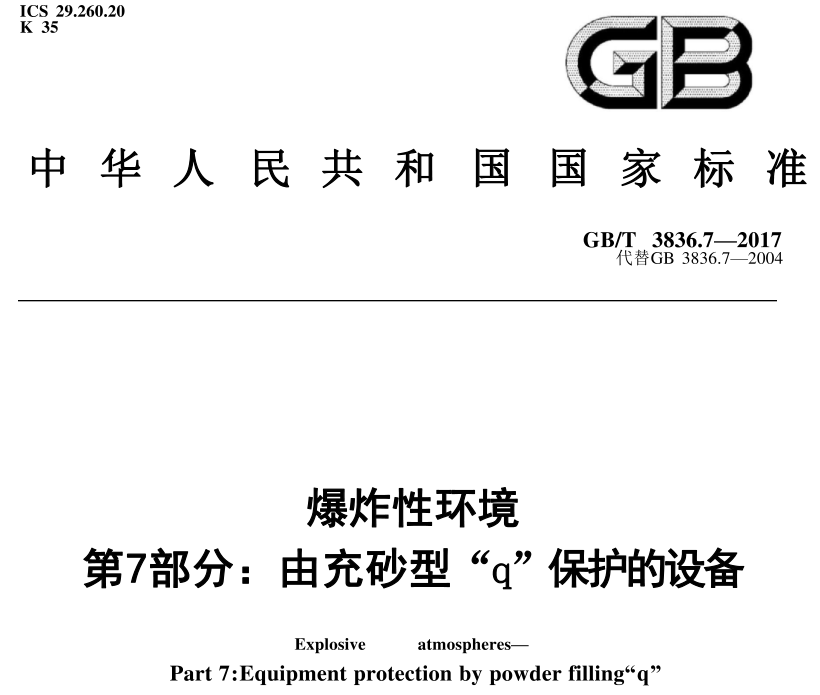

GB/T 3836.7-2017 是《爆炸性环境》系列国家标准的第 7 部分，规定了用于爆炸性气体环境的由充砂型 "q" 保护的电气设备、电气设备部件和 Ex 元件的结构、试验和标志的特殊要求。
1.1 适用范围
•额定电流≤16A
•额定电压≤1140V（相比 2004 版从 1000V 提升，符合我国煤矿实际情况）
•额定功率≤1000W
1.2 保护级别
充砂型 "q" 形成设备保护级别 (EPL) Gb 或 Mb，适用于爆炸性气体环境 1 区、2 区和煤矿井下瓦斯环境。
1.3 防爆原理
充砂型 "q" 是将能点燃爆炸性气体的部件完全埋入石英或玻璃颗粒填充材料中。虽然不能阻止爆炸性气体进入设备内部被点燃，但填充材料中的微小空隙能熄灭火焰，从而防止外部爆炸。
二、核心结构要求
2.1 箱体要求
2.1.1 密闭与密封
•永久密封箱体：开箱应留下可见痕迹（如焊接、钎焊、粘结、铆接、铅封螺钉）
•可维修箱体：维修后重新密封不应损坏箱体
•最大间隙限制：箱体最大间隙应比填充材料最小尺寸小 0.1mm，防止填料泄露
2.1.2 压力试验
•一般箱体：承受 50kPa 过压，持续 10s，永久变形≤0.5mm
•特殊箱体（装有电容器且填料体积 < 8 倍电容器体积）：承受 1.5MPa 过压，持续 10s
2.1.3 防护等级
•正常使用：至少 IP54
•洁净干燥房间：可降至 IP43（需加 "X" 标志）
•非气密型且 IP55 及以上：应配置呼吸装置
2.2 填充材料要求
唯一允许的填充材料：固体石英颗粒或固体玻璃颗粒
•颗粒尺寸：500μm~1mm（通过 1mm 筛网，不通过 500μm 筛网）
•干燥要求：按照 ISO 2591-1 程序确定为干燥材料
•介电强度：1000V 直流电压下泄漏电流≤10⁻⁶A
2.3 距离要求
这是充砂型防爆的核心技术要求，直接关系到火焰熄灭效果。
2.3.1 填料内的距离
导电部件与箱体内表面之间通过填料的最短距离应符合标准规定。仅在箱体内没有相邻间隙时，才允许采用缩小距离。
2.3.2 自由空间周围距离
如果设备内部元件含有未填充的密闭空腔：
•空腔 < 3cm³：距离符合表 1 规定，不允许缩小距离
•空腔 3~30cm³：距离符合表 1 规定且至少 15mm
•空腔 > 30cm³：不允许
2.4 特殊元件要求
2.4.1 电容
正常运行时总贮存能量不超过 20J
2.4.2 电池与蓄电池
•一般情况：应安装呼吸装置
•例外情况：容量≤1.5Ah 或正常运行不释放气体且符合 GB 3836.3 要求
2.4.3 温度限制
•过载条件：距壳体壁 5mm 处填料温度不超过温度组别规定值
•故障条件：即使在单一内部故障下，温度也不应超过温度组别规定值
三、检查和试验要求
3.1 型式检查和试验
试验项目 | 核心要求 |
箱体压力试验 | 50kPa 或 1.5MPa，持续 10s，永久变形≤0.5mm |
外壳防护等级试验 | 按 GB/T 4208 进行 |
填充材料介电强度试验 | 1000V 直流，泄漏电流≤10⁻⁶A |
最高温度试验 | 验证过载和故障条件下温度不超标 |
3.2 例行检查和试验
•箱体例行压力试验：容积 > 100cm³ 的箱体均需进行
•批量试验替代方案：可按 GB/T 2828.1 进行抽样试验
•填充材料介电强度试验：每批次填充材料均需试验
四、标志与使用说明书
4.1 特殊标志要求
除 GB 3836.1 规定的通用标志外，还应增加：
•"箱体永久密封，不能修理" 或 "工厂密封箱体 —— 修理时参照制造商说明书"
•外部连接件的额定电压和额定电流
•外部熔断器数据（如适用）
•允许的电源预期短路电流（如小于 1500A）
4.2 使用说明书要求
•永久密封设备：明确说明不允许修理
•可维修设备：详细说明重新填充、重新密封、重新试验的具体要求
五、与 2004 版的主要技术变化
1.适用电压提升：从≤1000V 改为≤1140V，符合我国煤矿实际
2.增加 "箱体" 定义：避免与 GB 3836.1 的 "外壳" 混淆
3.允许缩小距离：在箱体没有相邻间隙时可使用缩小距离
4.增加电池要求：新增对电池和蓄电池的专门规定
5.完善故障条件：增加熔断器保护的例外条件
6.增加批量试验：允许用批量试验代替例行压力试验
7.增加使用说明书要求：明确维修和重新填充的要求
六、应用注意事项
1.充砂型设备不能现场打开：除非制造商明确允许并提供详细的重新填充和密封程序
2.填充材料不能随意更换：必须使用符合标准要求的石英或玻璃颗粒
3.温度组别选择：应根据爆炸性气体的引燃温度选择合适的温度组别
4.外部保护装置：如果防爆型式依靠外部熔断器或限流装置，必须严格按照标志要求配置
总结：GB/T 3836.7-2017 作为充砂型 "q" 防爆设备的专用标准，通过严格的结构要求、距离控制和试验验证，确保了设备在爆炸性环境中的安全使用。该标准修改采用 IEC 60079-5:2015，同时结合我国煤矿等行业的实际情况进行了适应性调整，是防爆电气设备设计、制造、检验和使用的重要技术依据。
