隔爆外壳设计——壳体材料、镀层处理与 EPL 保护等级设计指南

系列专栏： 隔爆外壳深度设计实战 依据标准： GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》 面向读者： 结构工程师、防爆认证工程师、供应链工程师

隔爆外壳的合规，不只是隔爆接合面 L、i 尺寸参数达标；壳体材料选型、表面镀层、涂层工艺，直接决定整机防爆性能与长期现场可靠性。

工程现场高频踩坑：隔爆接合面喷涂油漆; 电镀镀层厚度超标改变装配间隙; 误用锌合金作为承压外壳; 乙炔工况选用高铜合金; 分不清 da/db/dc EPL 设备保护等级差异，送检后期临时修改 EPL，造成样品重做、试验返工，成本与周期双双上涨。

本文围绕外壳材料选型、镀层涂层工艺红线、EPL da/db/dc 保护等级、温度间隙耦合效应展开，给出设计、图纸、供应链检验的实操要求。

一、隔爆外壳常用材料选型

1.1 常用材料对比

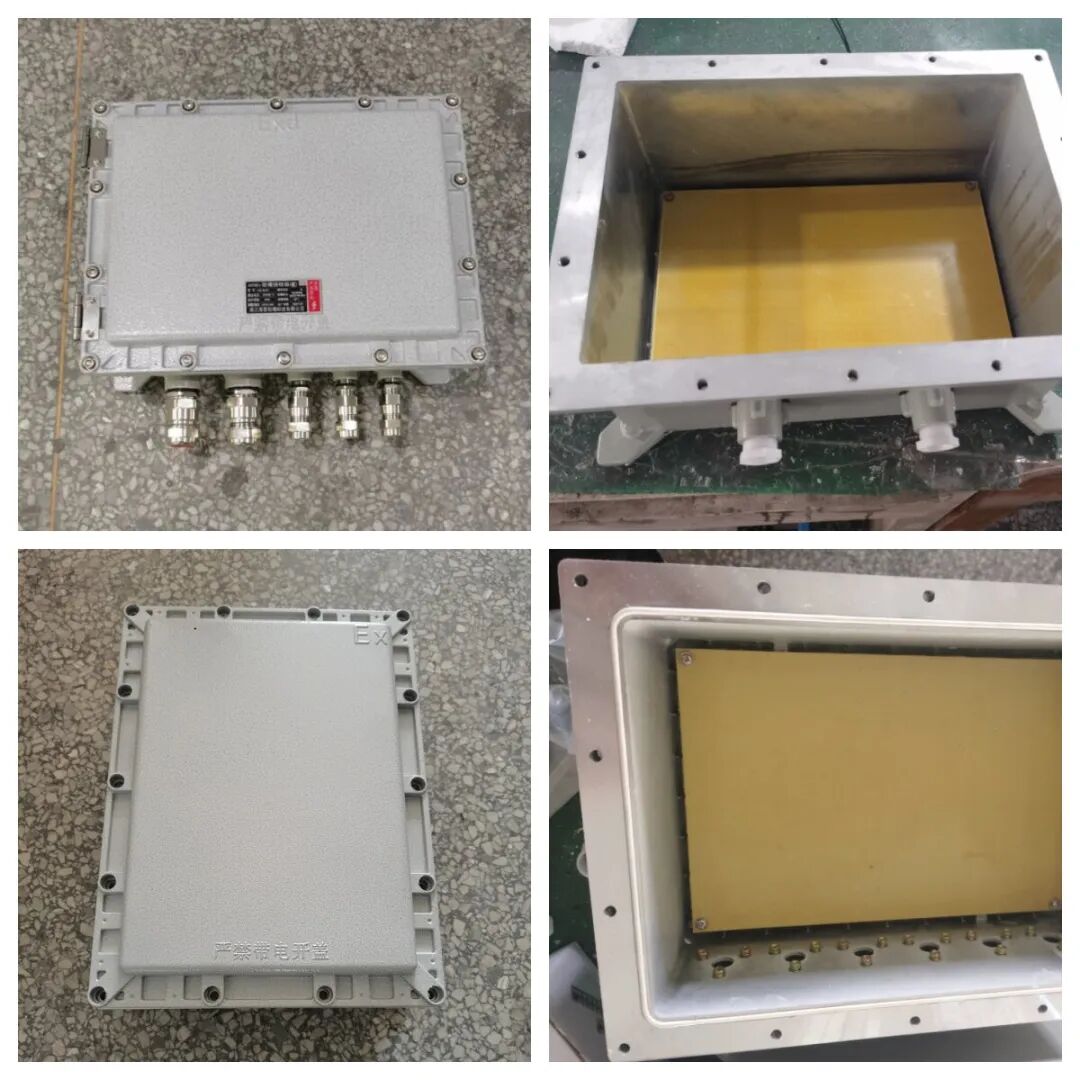

上图为铸铝合金防爆接线箱（BJX 系列），是 II 类石化隔爆设备最常见的壳体形式：压铸一体成型、壁厚均匀、整体性好，适合中小批量标准化产品。

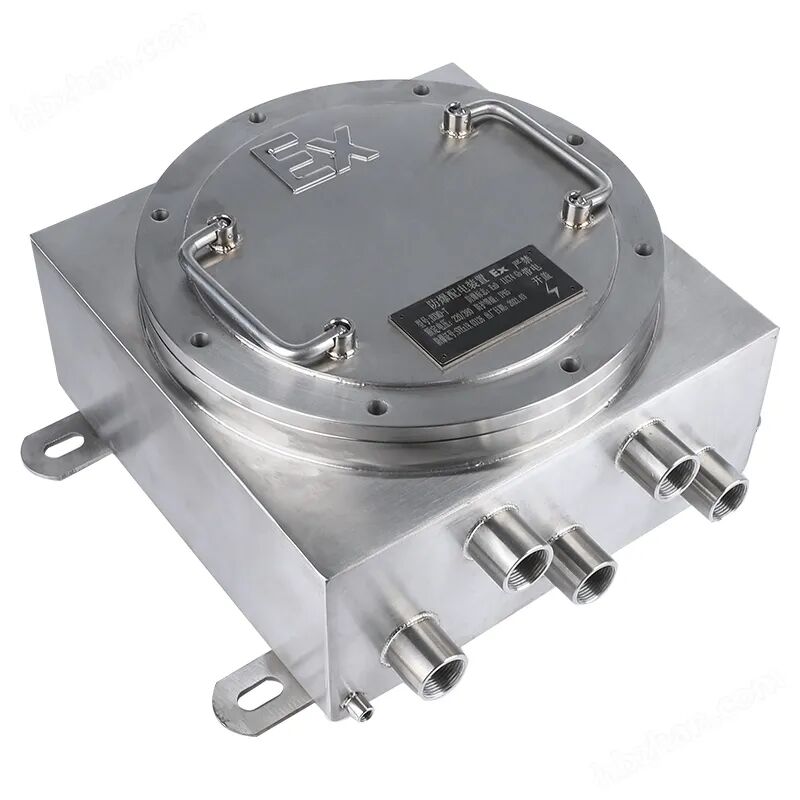

上图为不锈钢 304 钢板焊接成型防爆配电箱（BXM 系列），适用于化工、海洋平台等强腐蚀工况，须采用满焊工艺保证焊缝强度。

1.2 重点材料强制约束

1. 乙炔爆炸性气体环境：外壳铜合金含量有严格约束，避免生成爆炸性乙炔铜化合物，高铜合金禁止使用；
2. I 类矿用设备：材料须同时满足抗冲击、抗机械磕碰要求，不允许使用低强度脆性材料;
3. 锌合金：绝对不能作为承压隔爆外壳主体，只允许用于不受爆炸压力的小零件;
4. 铸造壳体：设计必须考虑铸造缺陷（气孔、疏松、砂眼）带来的强度折减，强度计算应增加安全系数，必要时提出无损检测要求。

工程案例： 某项目使用锌合金做隔爆壳体，静压试验时壳体直接开裂，判定不合格——锌合金的抗拉强度与韧性不足以承受爆炸压力冲击，切勿贪图成本走捷径。

二、镀层、涂层、防锈处理红线（高频不合格点）

2.1 允许与禁止清单

依据 GB/T 3836.2-2021 第 12 章材料及隔爆接合面表面处理条款：

通俗理解： 0.008mm 的镀层厚度限制，比头发丝（约 0.07mm）还细一个数量级。隔爆接合面的间隙是以 0.1mm 为单位设计的，任何一点多余的镀层、油漆，都会"吞掉"本就微小的隔爆间隙。

2.2 隔爆面与非隔爆面的表面处理区分

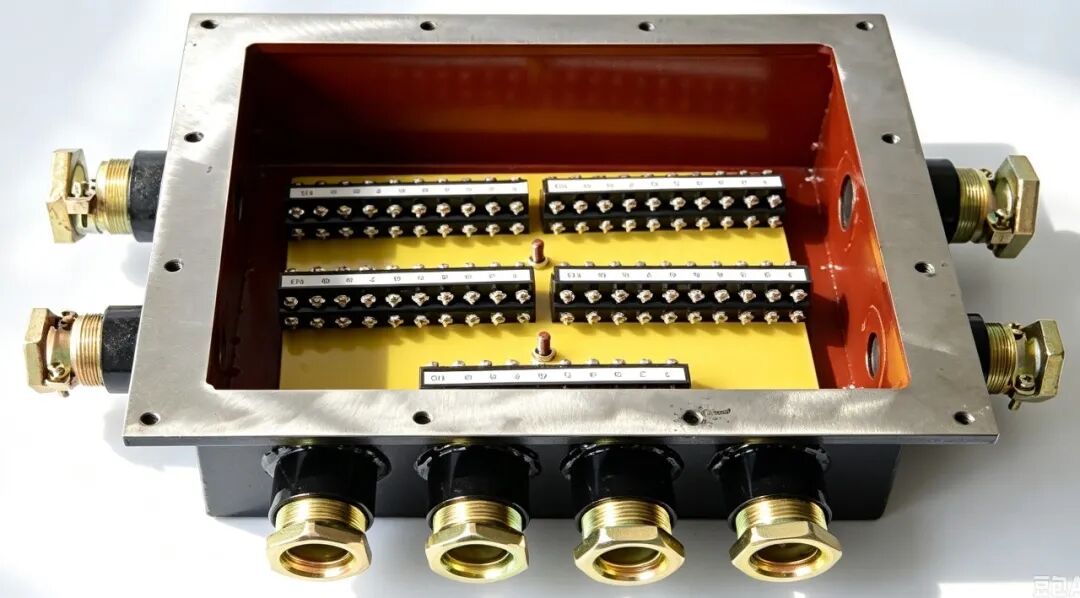

上图为隔爆箱体的隔爆接合面：箱体外翻边的配合平面即"隔爆面"——此处禁止喷漆喷塑，允许薄层电镀（≤0.008mm）和非凝固防锈油脂；外壳外表面（非配合面）可正常喷漆防护。

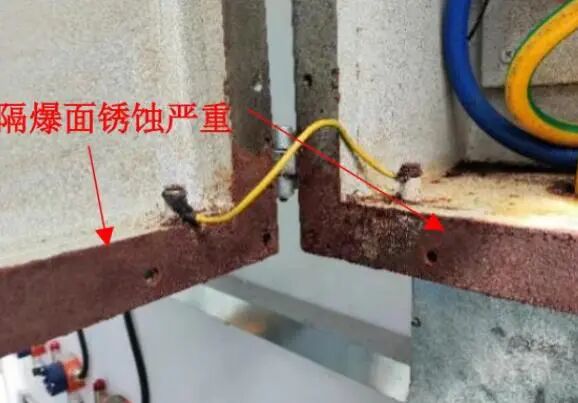

反面案例： 上图隔爆面严重锈蚀，锈层侵入隔爆间隙，属于典型失爆隐患。正确的防锈做法是薄层电镀或涂抹非凝固型防锈油脂，而非放任锈蚀或刷漆掩盖。

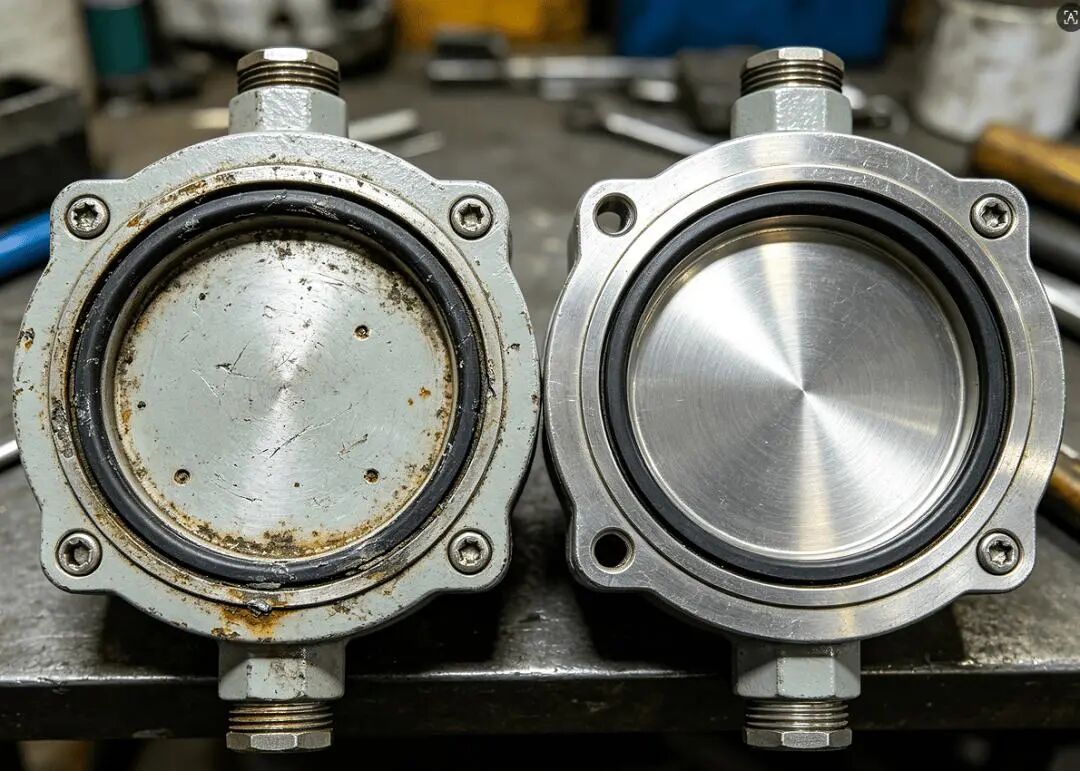

上图为密封面锈蚀与光亮状态的对比：左侧锈迹斑斑、凹点密布，右侧光亮如新。隔爆面锈蚀、划痕、变形超标后，爆炸火焰无法被有效冷却阻隔，防爆屏障形同虚设。

2.3 典型工艺踩坑

1. 零件整机喷漆后再加工隔爆面：加工后毛刺、漆渣残留，污染隔爆面；
2. 机加工完成合格隔爆面，喷漆工序没有遮蔽：隔爆面被喷上油漆，油漆固化后填充间隙；
3. 电镀过程管控失效：镀层厚度超过 0.008mm，装配间隙变小、零件卡滞;镀层脱落碎屑进入隔爆间隙。

图纸技术要求建议：图纸明确标注——隔爆接合面喷涂工序必须遮蔽;电镀镀层厚度 ≤ 0.008mm。供应链检验环节应增加镀层厚度检测和隔爆面遮蔽工艺确认。

三、EPL 保护等级 da/db/dc 深度解析

很多工程师只记住 Ex d 标志，不清楚 EPL 设备保护等级。EPL 不只是铭牌文字，它直接决定危险场所适用区域、型式试验样品数量、试验严酷等级——设计阶段就要确定，不能送检临时修改。

3.1 危险区域与 EPL 对照

爆炸危险区域 0区/1区/2区划分

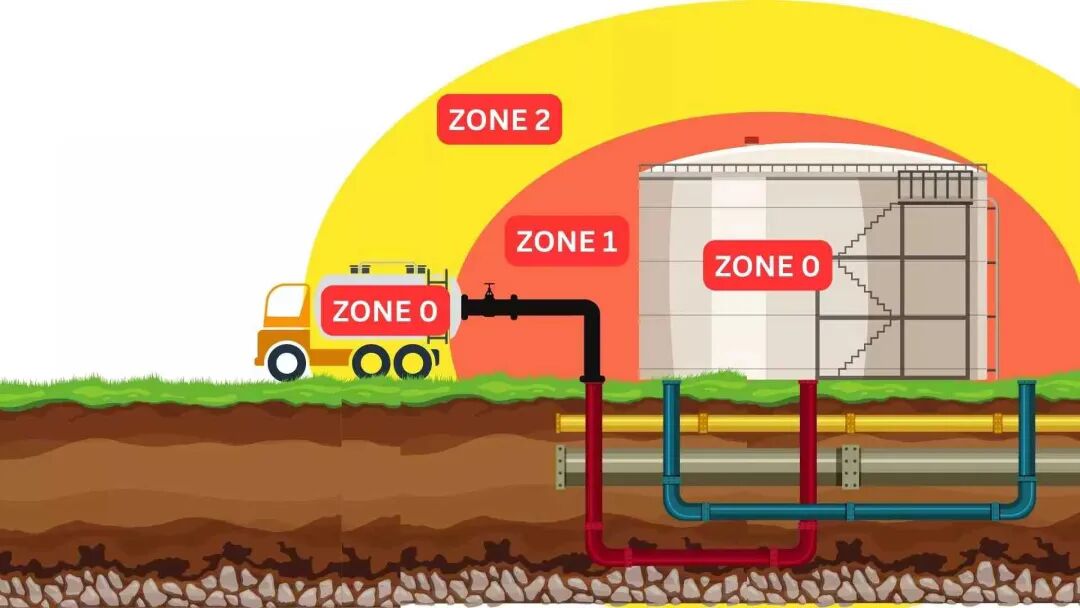

上图为危险区域划分示意图：储罐内部为 0 区（红色），罐体周边为 1 区，更外侧为 2 区。设备选择哪个 EPL 等级，取决于其安装区域。

补充说明：I 类矿用设备对应 EPL Ma、Mb; 粉尘环境有 EPL Da/Db/Dc 的“ta/tb/tc”体系（对应 GB/T 3836.31），本篇聚焦气体环境的 Ga/Gb/Gc。

标志书写示例：Ex db IIB T4 Gb

其中：Ex 防爆标志 → db 隔爆型（“db”表示 EPL Gb 的隔爆型）→ IIB 气体组别 → T4 温度组别 → Gb 设备保护级别。

3.2 关键工程提醒

1. EPL 等级变更 ≠ 简单修改铭牌：会改变静压倍数、不传爆试验次数、样品数量；后期临时变更，需要重新提供样机，拉长项目周期，增加认证成本；
2. 选型误区：不要全部默认选 da——0 区 da 等级对结构、容积、元器件功率有额外约束，普通 1 区设备选用 db 即可;
3. 文件一致性：技术文件、图纸、BOM、铭牌必须保持 EPL 统一，送检前逐项核对。

四、温度变化与隔爆间隙的耦合效应

4.1 原理

壳体、轴类零件存在热胀冷缩，高低温工况会改变隔爆接合面实际间隙，圆筒活动接合面风险最高：

• 高温工况：壳体与转轴膨胀系数不一致，圆筒接合面间隙会发生变化; IIC 氢气组别设备必须评估温度工况下的极限间隙;
• 低温工况：材料收缩，校核间隙是否出现卡滞，同时校核极限最大间隙不超标。

设计时需要核算最高工作温度、最低工作温度下的最大、最小间隙，预留公差裕量。

4.2 计算案例：圆筒接合面温度间隙校核

【案例】IIC 组别设备，铸铝壳体（线膨胀系数 α₁ = 23×10⁻⁶/°C）与不锈钢转轴（α₂ = 16×10⁻⁶/°C）构成圆筒形隔爆接合面，常温 20°C 装配间隙 0.10mm，壳体孔径 D = 40mm，转轴直径 d = 39.90mm。评估工作温度范围 -20°C ~ +60°C 的间隙变化。

第一步：计算高温工况（+60°C，ΔT = 40°C）

壳体孔径膨胀量：

转轴直径膨胀量：

高温间隙：

结果：IIC 组别圆筒接合面间隙限值一般为 0.10mm（按容积和宽度查表），高温下间隙膨胀至 0.1113mm 超出限值 ✗

第二步：计算低温工况（-20°C，ΔT = 40°C）

壳体孔径收缩量 0.0368mm，转轴收缩量 0.0255mm：

低温间隙收窄至 0.0887mm，需校核是否存在卡滞风险，同时确认仍在最小间隙允许范围内。

第三步：设计调整

• 方案一：常温装配间隙由 0.10mm 下调至 0.085mm，高温下 0.0963mm ≤ 0.10mm ✓，低温下 0.0737mm（检查卡滞）;
• 方案二：壳体与转轴选用同膨胀系数材料（如不锈钢壳体+不锈钢轴），消除差值；
• 方案三：向认证机构申请扩大温度范围时重新评估间隙。

失效案例：IIC 组别设备，常温间隙合格，高温运行壳体膨胀，圆筒隔爆间隙超出标准限值，不传爆试验失败——高温工况的间隙校核不可省略。

五、设计避坑指南

坑1：隔爆接合面喷塑、喷漆

现象： 漆层填充隔爆缝隙，不传爆试验不合格。避坑： 喷漆工序对隔爆接合面做遮蔽防护；图纸增加工艺技术要求"隔爆面禁止喷漆喷塑"。

坑2：电镀镀层厚度超标

现象： 镀层过厚装配卡滞；镀层脱落碎屑进入隔爆间隙。避坑： 供应链管控隔爆面电镀镀层 ≤ 0.008mm，来料检验增加镀层检测。

坑3：乙炔环境选用高铜含量合金

现象： 生成乙炔铜爆炸性化合物，重大安全隐患。避坑： 乙炔工况外壳提供材质报告，严格控制铜合金成分。

坑4：锌合金用作隔爆承压外壳主体

现象： 静压试验壳体破裂。避坑： 锌合金仅用于不受爆炸压力附属零件，承压壳体禁止使用。

坑5：前期不确定 EPL 等级，送检临时变更

现象： 样品数量不足，重新开模制作样机，周期成本上涨。避坑： 方案设计阶段确定 EPL Ga/Gb/Gc，全套文件同步更新。

坑6：忽略高低温热胀冷缩改变隔爆间隙

现象： 高低温工况圆筒接合面间隙超标。避坑： 计算极限高低温工况零件膨胀收缩，校核最大最小间隙。

坑7：铸造壳体忽略铸造缺陷强度折减

现象： 壳体内部气孔疏松，静压试验壳体鼓包开裂。避坑： 铸铝、铸铁壳体强度计算增加安全系数，必要时增加无损检测要求。

六、全文总结

隔爆外壳材料、镀层与 EPL 的设计要点：

1. 材料选型：区分 I 类矿用、II 类石化、乙炔特殊工况; 锌合金不能作为承压外壳主体; 铸造壳体考虑铸造缺陷带来的强度折减;
2. 镀层涂层红线：隔爆接合面严禁喷漆喷塑; 电镀镀层厚度 ≤ 0.008mm; 装配允许涂抹非凝固防锈油脂;
3. EPL 等级: da/db/dc 不只是铭牌文字，直接改变型式试验条件，设计阶段就要确定保护等级;
4. 温度耦合：高低温环境要评估热胀冷缩对隔爆间隙的改变，圆筒类活动接合面必须做极限温度间隙校核。

壳体是隔爆的“骨架”，镀层是“皮肤”，EPL 是“身份”。三者任一环节失守，隔爆接合面做得再精密也会功亏一篑——材料、工艺、等级，设计评审时必须三位一体同步把关。

本文依据 GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》材料与表面处理、EPL 保护等级相关条款整理，具体设计请以标准原文和防爆认证机构意见为准。
