隔爆外壳设计——隔爆接合面与外壳壁厚设计指南

隔爆外壳（Ex d）是爆炸性环境中应用最广泛的防爆型式之一。其核心设计要点集中在两个方面：一是隔爆接合面的参数设计——决定爆炸火焰能否被"淬熄"在壳内；二是外壳壁厚的强度设计——决定壳体能否承受内部爆炸压力而不破裂。本文依据 GB/T 3836.2-2021 标准，从接合面类型、参数选型、壁厚计算、承压核算、静压试验到设计避坑，系统梳理隔爆外壳的设计要点。

一、隔爆接合面设计

1.1 基本概念：三个核心参数

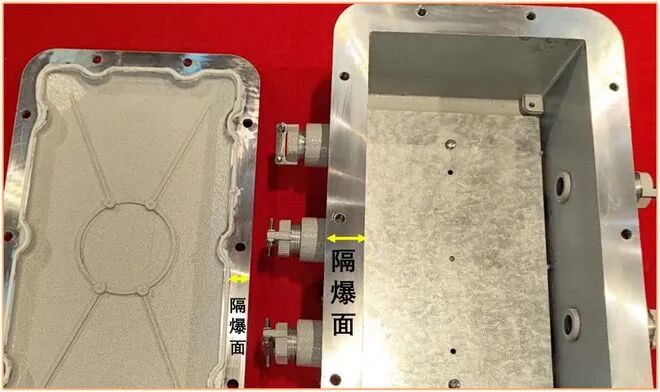

隔爆接合面（又称火焰通路）是隔爆外壳不同部件配合表面的总称，设计时需控制三个核心参数：

关键原则： 隔爆接合面的作用机理是——内部爆炸产生的高温火焰在穿越狭窄、细长的接合面通路时，被金属壁面快速冷却，温度降至点燃温度以下，从而阻止爆炸向外壳外部传播。因此，宽度 L 越大、间隙 i 越小，隔爆能力越强，但加工难度和成本也越高。

1.2 接合面的常见类型

GB/T 3836.2-2021 规定了多种隔爆接合面结构形式，常见的有以下六种：

以上六种接合面的详细结构示意、尺寸标注和适用场景，可参见本系列前序公众号文章《一文读懂GB/T 3836.2-2021：隔爆型防爆设备核心标准全解读》，其中对压紧螺母、直通节、联通节等部件的接合面形式有完整图解说明。

1.3 核心参数选型表

接合面的最小宽度 L 和最大间隙 i 与外壳容积 V 和设备类别直接相关。以下为 I、IIA、IIB 类设备平面/圆筒/止口接合面的常用参数（摘自 GB/T 3836.2-2021 表2）：

表中数值格式为 I类 / IIA类 / IIB类 最大间隙（mm）。"—"表示该宽度不适用此容积区间。

IIC 类设备（氢气、乙炔等最严苛气体）的间隙要求更为严格，平面接合面典型值如下：

乙炔环境特殊规定： 用于含乙炔环境的 IIC 类设备，若采用平面接合面，须同时满足 i ≤ 0.04mm、L ≥ 9.5mm、V ≤ 500cm³ 三个条件。

1.4 接合面设计补充要点

1. 衬垫（含O形圈）：弹性衬垫仅起辅助密封作用，不能隔断隔爆接合面，计算宽度时不计入；金属或金属包覆的不燃性密封衬垫除外。
2. 防锈处理：接合面应防锈，可涂非凝结性防锈油脂；不准许刷漆或喷塑（油漆干后会改变间隙）。
3. 镀层限制：金属镀层厚度超过 0.008mm 时，须以无镀层状态的间隙和传爆试验为准。
4. 螺孔边缘距离：当接合面被紧固螺孔分隔时，螺孔边缘至接合面边缘的有效距离 l 须满足：L < 12.5mm 时 l ≥ 6mm；12.5 ≤ L < 25mm 时 l ≥ 8mm；L ≥ 25mm 时 l ≥ 9mm。

二、外壳壁厚设计

2.1 设计压力的确定

隔爆外壳壁厚设计的第一步是确定设计压力，即外壳内部可能产生的最大爆炸压力（参考压力 P_ref）。

参考压力通过动态爆炸试验测定：在外壳内充入对应类别的标准爆炸性混合物（I类用甲烷、IIA用丙烷、IIB用乙烯、IIC用氢气/乙炔），火花塞点火后采集多次爆炸峰值，取最大值作为参考压力。

对于小型设备（无法测定参考压力时），标准直接给出试验压力基准：

壁厚设计时，通常取设计压力 p = 参考压力（或按上述基准），并在计算中引入安全系数 k。

2.2 矩形外壳壁厚计算

矩形隔爆外壳的壁板可视为四边固定、受均布载荷的矩形薄板，最大应力出现在板中心。基于薄板弹性小挠度理论，壁厚计算公式为：

其中：

• δ：壁厚计算厚度（cm）
• b：矩形薄板短边长度（cm）
• k：安全系数（一般取 1.3～1.5）
• C：应力系数，与长边 a 与短边 b 的比值有关
• p：设计压力（MPa）
• σ_T：材料屈服极限（MPa）

应力系数 C 表：

规律： 边长比 a/b 越接近 1（越接近正方形），应力系数 C 越小，所需壁厚越薄；当 a/b ≥ 1.6 后，C 趋于恒定值 0.2208。因此，设计加强筋时应尽量将大面板分割成接近正方形的小区块，横向纵向都要考虑。

2.3 圆筒形外壳壁厚计算

圆筒形隔爆外壳（如圆柱形接线腔）壁厚按中径公式计算：

其中：

• δ：圆筒壁厚（cm）
• p：设计压力（MPa）
• D_i：圆筒内径（cm）
• [σ]^t：设计温度下材料许用应力（MPa）
• φ：焊缝系数

焊缝系数 φ 参考值：

2.4 计算案例

【案例】 设计一台 IIB 类隔爆控制箱，外形尺寸 1000mm × 750mm × 350mm，材质 Q235-A 钢板焊接，设计压力 p = 1MPa，安全系数 k = 1.3，材料屈服极限 σ_T = 240MPa。

第一步：计算大面（底板 1000×750）壁厚

a/b = 1000/750 = 1.33，查表插值得 C ≈ 0.1990

第二步：计算小面（顶板 750×350）壁厚

a/b = 750/350 = 2.14，C = 0.2208

第三步：侧板（1000×350）壁厚

a/b = 1000/350 = 2.86，C = 0.2208，同理 δ₃ ≈ 12.1mm

第四步：加强筋优化

大面计算壁厚约 25mm，与小面 12mm 差距过大。若在大面加十字形加强筋，将面板分割为 4 个 500×375 的小区块：

a/b = 500/375 = 1.33，C = 0.1990，b = 37.5cm

结论： 加十字加强筋后，大面壁厚降至约 12.3mm，与小面基本一致。综合考虑，整箱壁厚取 15mm，既满足强度要求，又保证加工一致性。该计算结果经有限元模拟和防爆试验验证合格。

2.5 加强筋设计的两种形式

当外壳面板尺寸较大、计算壁厚超过经济厚度时，设置加强筋是降低壁厚、减轻重量、节约材料的有效手段。根据制造工艺不同，加强筋主要分为焊接加筋和机加工预留加强筋两种形式。

（1）焊接加筋

适用于钢板焊接、不锈钢焊接等板材成型的外壳。加强筋采用与壳体同材质的钢板条（或角钢、扁钢），通过焊接固定在壳体内壁，将大面板分割为多个小区块。

设计要点：

• 筋板宽度一般取壁厚的 3~5 倍，筋板厚度取壁厚的 1.0~1.5 倍;
• 纵横交错布置，尽量将面板分割为接近正方形的区块（a/b ≤ 1.5）；
• 筋板与壳体焊接须连续焊，避免点焊（点焊在爆炸压力下易脱开）；
• 焊接后需检查焊缝质量，重要筋板建议做渗透检测（PT）；
• 焊接变形较大时，应在焊接后进行校平或去应力处理。

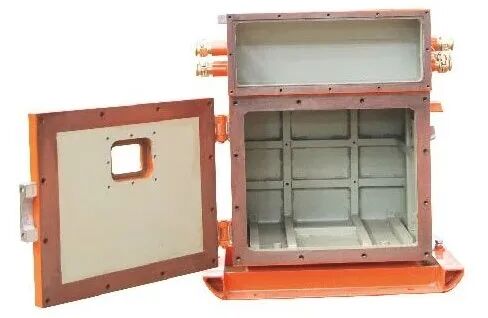

上图为钢板焊接防爆配电箱内部结构，可见壳体内壁通过焊接筋板形成网格加强结构，有效提升大面板的抗弯刚度。

（2）机加工预留加强筋（压铸/铸造成型）

适用于压铸铝、砂型铸铝、铸铁等一体成型的外壳。加强筋在模具设计时直接预留，与壳体本体一次铸造成型，无需后续焊接。

设计要点：

• 加强筋与壳体壁厚均匀过渡，避免截面突变导致铸造缺陷（缩孔、裂纹）；
• 筋高一般取壁厚的 2~4 倍，筋根圆角 R ≥ 2mm（防止应力集中）;
• 压铸工艺中筋厚不宜超过壁厚的 0.8 倍，避免缩松；
• 筋的布置应利于压铸充型和脱模，避免出现深腔、倒扣；
• 铸造后可通过 CNC 精加工保证接合面平面度。

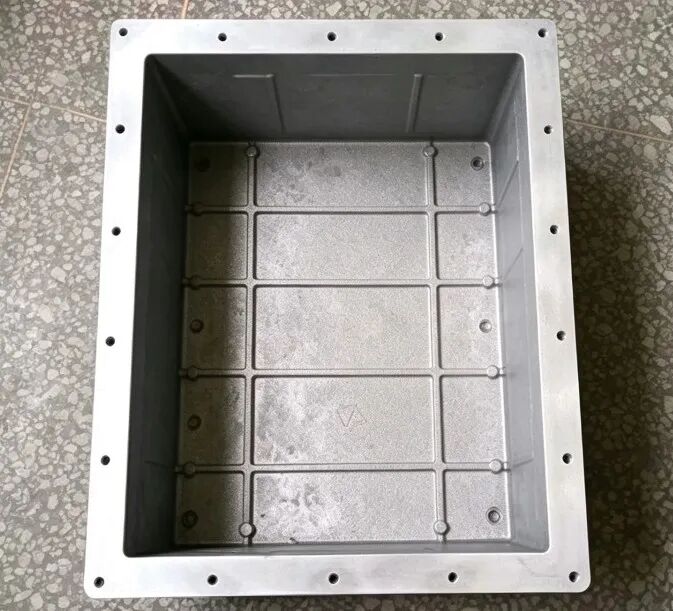

上图为铸铝防爆接线盒，盖体内壁可见压铸一体成型的网格状加强筋，与壳体同材质、无焊缝，整体性好，适用于中小批量、外形复杂的外壳。

两种形式对比

2.6 腔体容积与壁厚的经验关系

除理论计算外，工程实践中总结了容积与壁厚的经验对应关系，可供初步选型参考：

以上为经验值，最终壁厚必须以理论计算和型式试验为准。压铸铝由于致密度高，壁厚可略小于砂型铸铝。

三、外壳承压能力核算

3.1 核算流程

外壳承压能力核算是在壁厚初步确定后，反向验证壳体在试验压力下的应力是否在材料许用范围内。

核算步骤：

1. 确定试验压力：型式试验过压压力 = 1.5 × 参考压力 P_ref;
2. 计算壁板最大应力：将试验压力代入薄板公式反算 σ_max;
3. 强度校核：σ_max ≤ [σ] = σ_s / n（n 为安全系数）;
4. 变形校核：最大挠度 ≤ 允许值（一般不超过短边的 1/200）;
5. 焊缝校核：焊接结构须校核焊缝强度，焊缝系数 φ 已计入。

3.2 过压试验压力的确定

对于预期用于 -20°C 以下环境的设备，试验压力还需按标准中的低温系数适当增加。

四、静压试验测试检验步骤

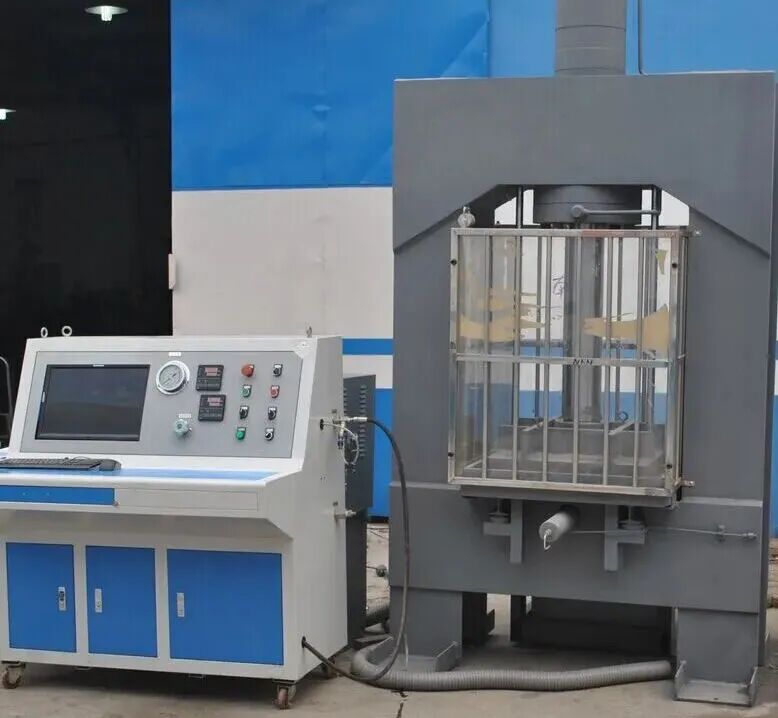

静压试验（过压试验）是验证隔爆外壳机械强度的关键试验，通常采用水压法（不可压缩介质，安全可控）。

4.1 试验前准备

1. 样品状态：外壳组装完整，所有开口用堵头封堵，紧固件按规定扭矩拧紧；
2. 介质选择：通常使用水或液压油（不可压缩介质）；若使用压缩空气/惰性气体，须在安全防护舱内进行；
3. 设备检查：压力表经校准合格（精度不低于1.6级），管路连接无泄漏；
4. 充水排气：将外壳内腔充满水，彻底排尽空气（空气残留会导致压力不稳定）。

4.2 试验步骤

步骤1：连接试验管路 → 将水压试验机出口与外壳试压口连接
步骤2：充液排气 → 缓慢注入水/油，至排气口连续流出介质后关闭
步骤3：缓慢升压 → 以均匀速率升压至规定试验压力（1.5×P_ref）
步骤4：保压观察 → 保压时间不少于 10 秒，观察压力表是否稳定
步骤5：外观检查 → 检查外壳有无渗漏、变形、焊缝开裂
步骤6：缓慢卸压 → 确认无异常后缓慢卸压，禁止快速泄压
步骤7：拆检测量 → 拆卸后测量接合面间隙是否有永久性增大

4.3 合格判定标准

试验合格须同时满足以下条件：

• ✅ 外壳无结构损坏（破裂、开裂、焊缝断开）;
• ✅ 无可能影响隔爆性能的永久变形;
• ✅ 接合面任何部位的间隙无永久性增大;
• ✅ 保压期间压力表无明显压降（无泄漏）;
• ✅ 外壳壁无渗漏（粘结接合面试验时，下方吸墨纸无泄漏痕迹）。

注意： 静压试验在每个样品上通常只进行一次。若试验后接合面间隙发生永久性增大，即使外壳未破裂，也判定为不合格——因为间隙增大会直接降低隔爆传爆能力。

4.4 型式试验 vs 例行试验

五、隔爆外壳设计避坑指南

结合认证检测中常见的不合格项，整理以下设计避坑要点：

坑1：接合面间隙"无意超标"

问题表现： 图纸标注间隙合格，但实际加工后平面度超差，导致局部间隙超标。

避坑措施：

• 平面接合面加工后须检测平面度，大面板建议增加工艺加强筋减少加工变形；
• 止口接合面的圆筒部分和平面部分要分别标注间隙要求，避免只标总宽度；
• 法兰厚度不足会导致螺栓紧固后法兰翘曲，间接增大接合面间隙。

坑2：壁厚"经验主义"不计算

问题表现： 照搬同类产品壁厚，容积增大后仍用原厚度，静压试验时面板鼓包变形。

避坑措施：

• 容积超过 2L 的外壳必须做壁厚理论计算，不能纯靠经验；
• 大面板（长边 > 500mm）必须设计加强筋，且加强筋应纵横交错，将面板分割为接近正方形的小区块；
• 加强筋高度一般取壁厚的 3～5 倍，筋宽取壁厚的 1.5～2 倍。

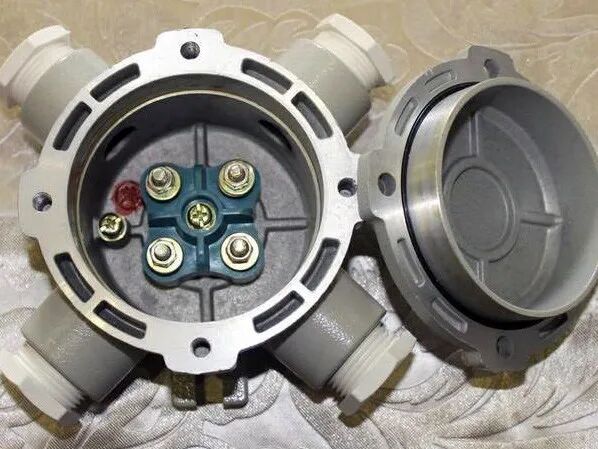

坑3：紧固件"偷工减料"

问题表现： 螺栓间距过大、规格偏小，爆炸压力下法兰张开导致间隙超标甚至螺栓断裂。

避坑措施：

• 螺栓和螺母不准许使用塑料或轻合金材质;
• 螺栓拧入螺孔长度：钢件 ≥ 螺栓直径，铸铁/铜/铝件 ≥ 1.5 倍直径；
• 不透螺孔底部至内腔的壁厚 ≥ 螺栓直径的 1/3，且 ≥ 3mm;
• 紧固后须留有 ≥ 2 倍防松垫圈厚度的螺纹余量；
• 同一接合面螺栓规格应一致，对角均匀紧固，弹簧垫圈压平即可，不宜过紧。

坑4：焊接结构"暗藏缺陷"

问题表现： 焊缝未焊透、夹渣、气孔，静压试验时焊缝开裂或渗漏。

避坑措施：

• 焊接外壳须明确焊缝系数 φ，设计时已计入壁厚公式；
• 重要焊缝建议做无损检测（MT/PT/UT），至少做外观和渗透检查;
• 焊接后须进行去应力处理（尤其是厚板和大尺寸壳体），防止后续变形；
• 含焊接结构的外壳必须进行例行静压试验，不能免检。

坑5：隔爆面"画蛇添足"

问题表现： 在隔爆接合面上刷漆、喷塑、加普通橡胶垫，以为密封更好，实则破坏隔爆性能。

避坑措施：

• 隔爆接合面严禁刷漆、喷塑；可涂薄层防锈油或磷化处理；
• 普通橡胶/弹性衬垫不能计入隔爆宽度，且不能隔断金属接合面的直接接触；
• 如需防水防尘，可在隔爆面外侧（非隔爆路径上）增加密封圈沟槽；
• 电镀层厚度 > 0.008mm 时，须按无镀层状态验证间隙和传爆性能。

坑6：容积计算"算大不算小"

问题表现： 容积计算时只算主腔，忽略接线腔、互连空腔，导致按小容积选了较窄的接合面，实际总容积超标。

避坑措施：

• 容积为外壳内部总容积（净容积，扣除不可拆分的内装部件）；
• 多腔外壳若腔体间有通孔连通，应按总容积计算；若完全隔离，可分别计算；
• 灯具在未安装光源时测定容积；
• 容积处于档位边界（如刚好 2000cm³）时，建议按高一档设计，留有余量。

坑7：试验后"不修不换"

问题表现： 静压试验后外壳有轻微变形但未破裂，认为可以继续使用。

避坑措施：

• 静压试验后必须复测接合面间隙，有永久性增大即判废；
• 试验样品不得作为正品出厂（型式试验样品通常破坏性使用）；
• 例行试验抽检不合格时，须追溯同批次产品，扩大抽检或全检。

总结

隔爆外壳的设计是“隔爆路径”与“承压强度”两条线的协同设计，核心要点回顾：

1. 接合面：按容积和设备类别查表选宽度 L 和间隙 i，平面/止口/圆筒各有适用场景，IIC 类最严，乙炔环境有特殊限制;
2. 壁厚：矩形壳用薄板公式 δ = b√（kCp/σ_T），圆筒壳用中径公式，大面板必须加加强筋并尽量分割成近正方形区块;
3. 承压核算：以 1.5 倍参考压力为试验基准，反算应力和变形，双重校核；
4. 静压试验：充水排气→缓慢升压→保压≥10s→检查无变形无泄漏→复测间隙，七步闭环;
5. 避坑：不偷工减料紧固件、不在隔爆面刷漆、不忽略互连空腔容积、焊接结构必做例行试验。

隔爆外壳的设计安全冗余来自"计算 + 试验"双重保障。理论计算给出初始设计，型式试验验证设计合理性，例行试验保证批量一致性——三者缺一不可。

本文技术参数依据 GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳"d"保护的设备》整理，具体设计请以标准原文和防爆认证机构意见为准。
